M4650-DJC波状挡边带式输送机设计 下载积分：50　资料编号： M4650

作品包括:

Word版设计说明书1份

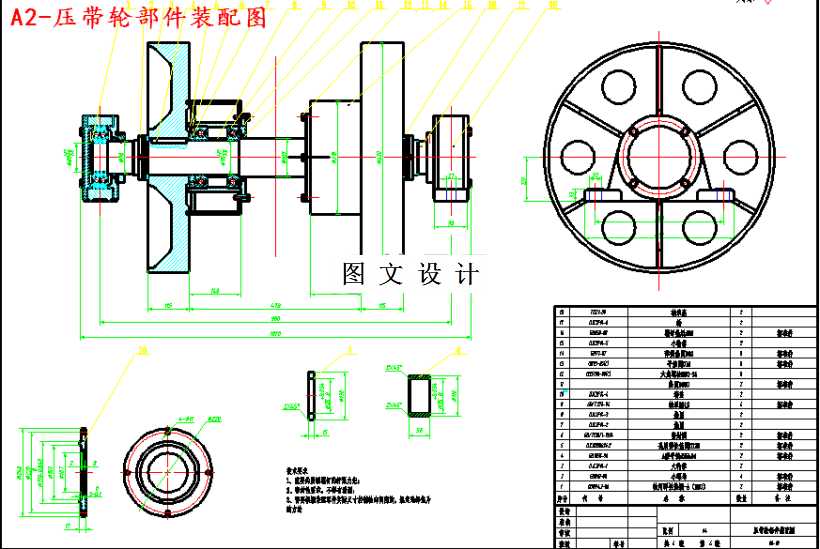

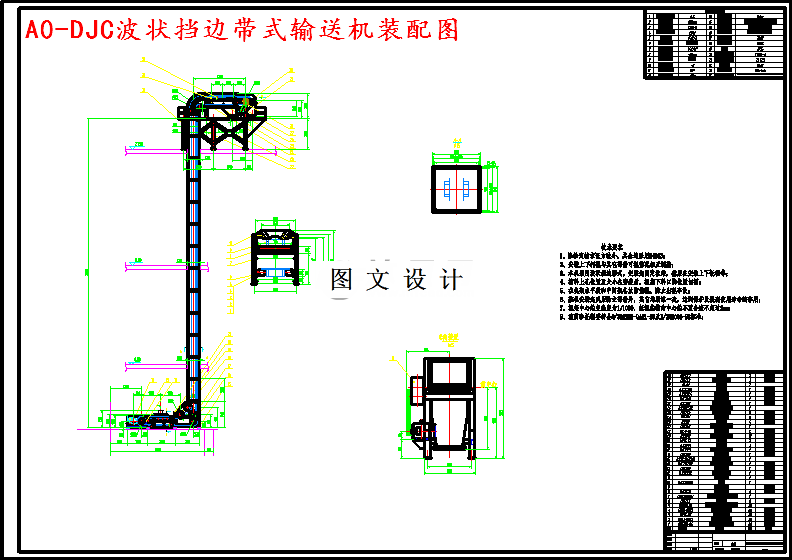

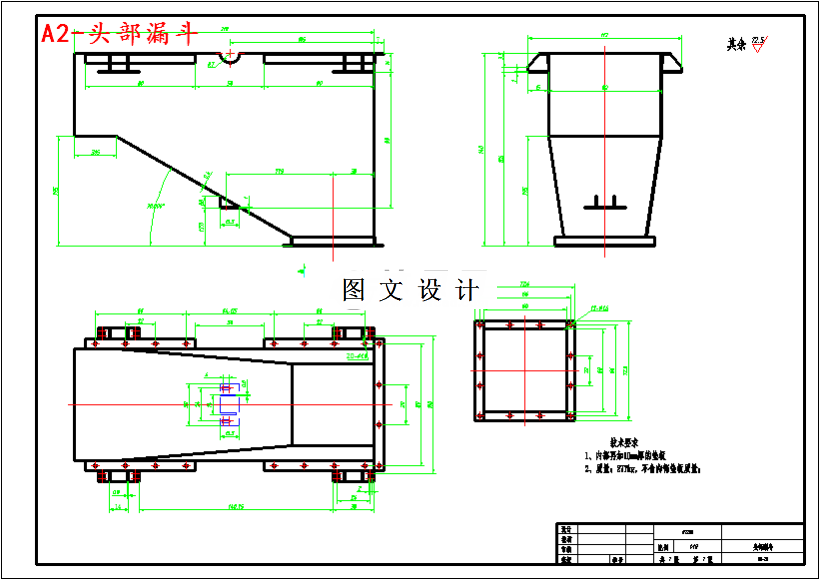

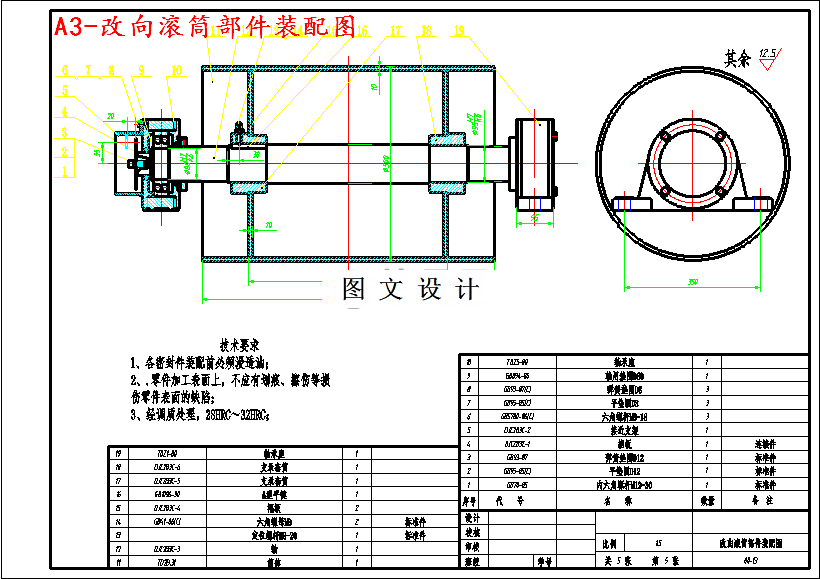

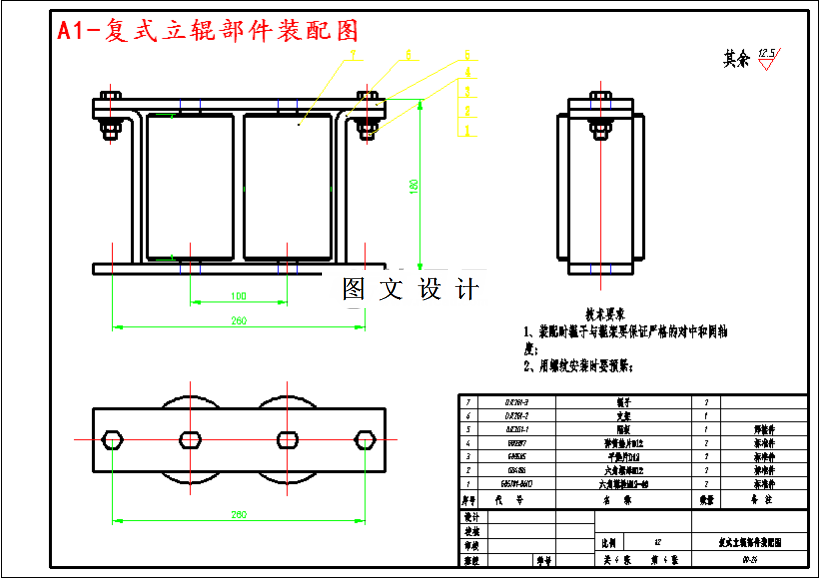

CAD版本图纸，共19张

摘要

这次设计是对于DJC型波状挡边大倾角带式输送机的设计。首先对带式输送机进行了简单的概述；而后按照这些设计原则和选型措施依照给定参数要求来进行下一步；然后把要设计的输送机的重要装置进行计算。一般的皮带输送机是由以下重要装置构成：传动部件，尾架及换向部件，中间机架，拉紧部件和皮带，DJC型波状挡边输送机还在其基础上增加了波状挡边和横隔板等。目前，带式输送机正朝着位置远，运行快，摩擦力小的趋势演变，而DJC型波状挡边带式输送机就是其中的代表。 本次带式输送机的设计采用了传统的机械设计方法，针对大倾角输送机在支撑方面的短板，设计了一种直径为133mm的托辊形式，不仅完成了理论上的校核，我相信在以后的输送机设计制造中也会得到应用。
