M4653-JWB-55无极绳绞车设计（液压部分) 下载积分：50　资料编号： M4653

作品包括:

Word版设计说明书1份

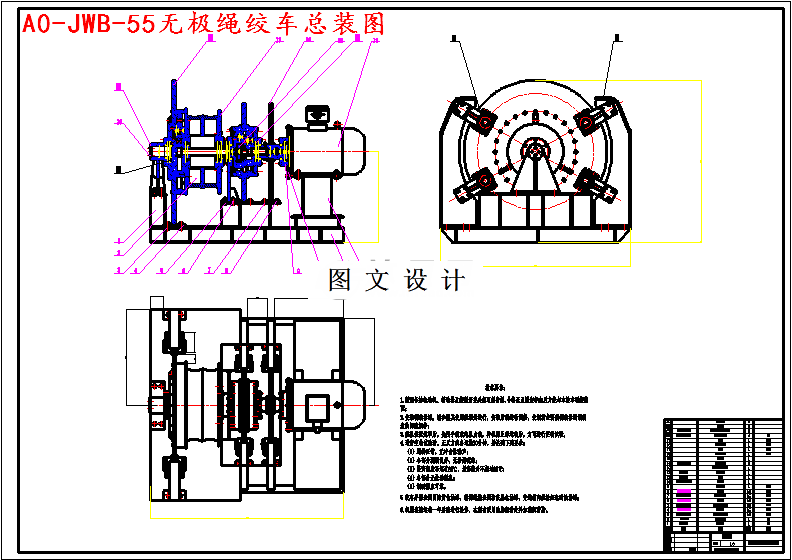

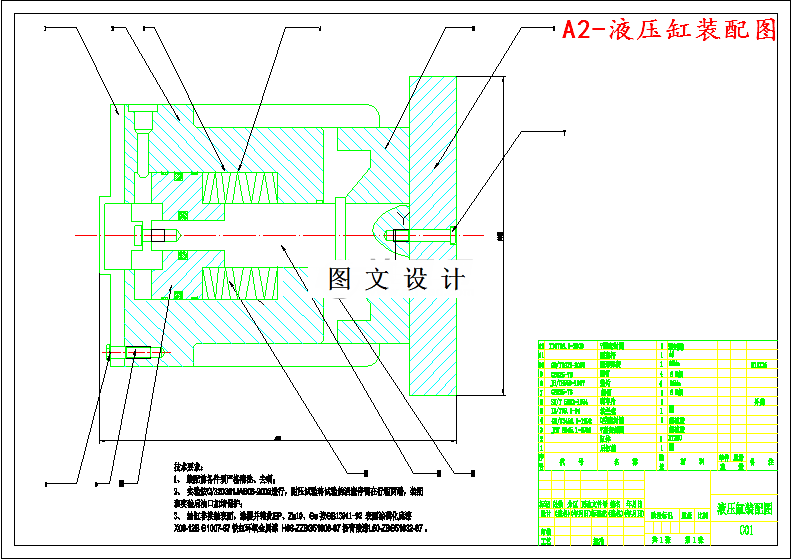

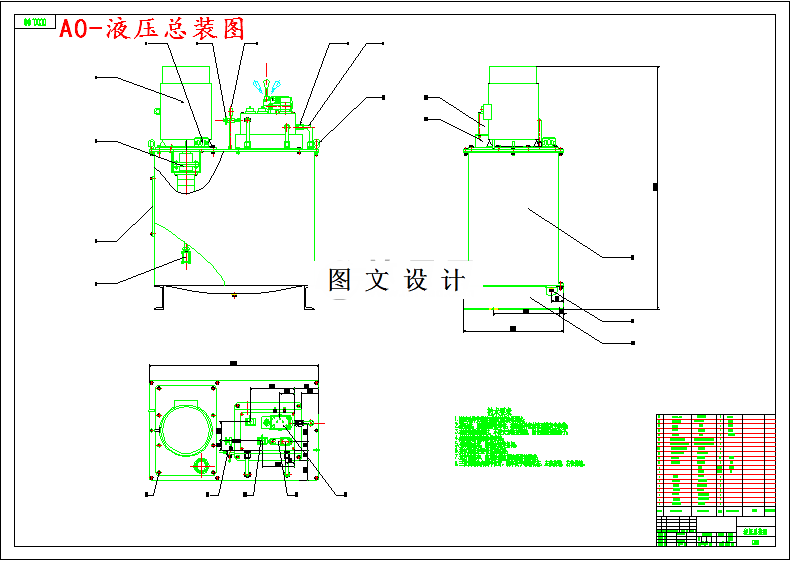

CAD版本图纸，共6张

摘要

本设计一种采纳构造紧凑、能够不错的适顺应传动比高的微型行星系齿轮减速部分为主要机构的一种无极绳绞车，经过反复比对无极绳绞车的工作原理、工作的情况以及工作的特质举行系统性剖析，并结合实际生产和工作发挥，再进行详尽窥察查验后，对无极绳绞车的总体布局进行了策划，对构成的各元件进行了选取得当的型号、尺寸估计和行使校核。此外此绞车具有单独的液压泵站，凭照工作使用要求，液压泵站的液压回路利用开式液压回路，在开式回路中，液压泵从油箱吸油后，将油历经液压方向阀交换方向后送至液压马达，油流再从马达回赠流到液压油箱，此绞车液压系统选用单向变量叶片液压泵，用液压方向阀把持马达扭转方向，通过变量泵把持方式、变量马达把持形式或比例方向阀控制体例掌管绞车的旋转速度，通过平衡阀控制绞车的能源制动。液压缸是单作用液压缸。
