M4667-加工中心主传动系统的机械结构设计 下载积分：50　资料编号： M4667

作品包括:

Word版设计说明书1份

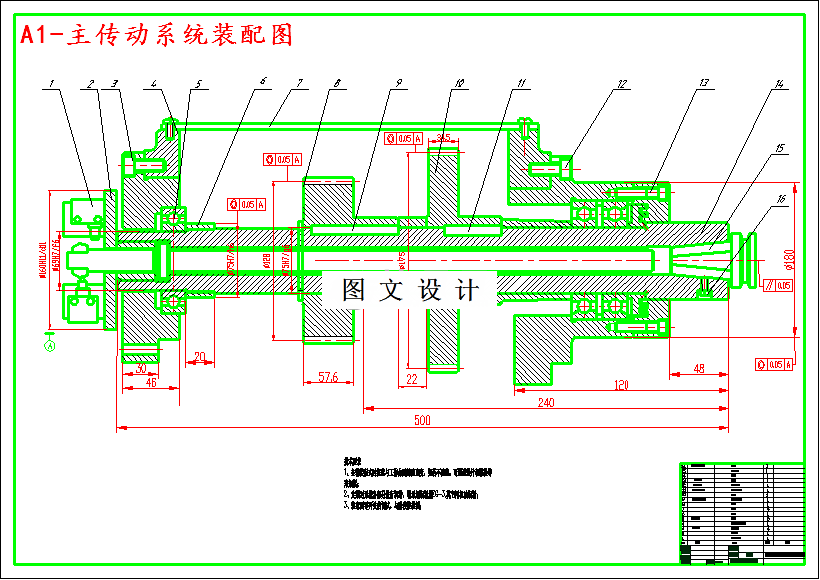

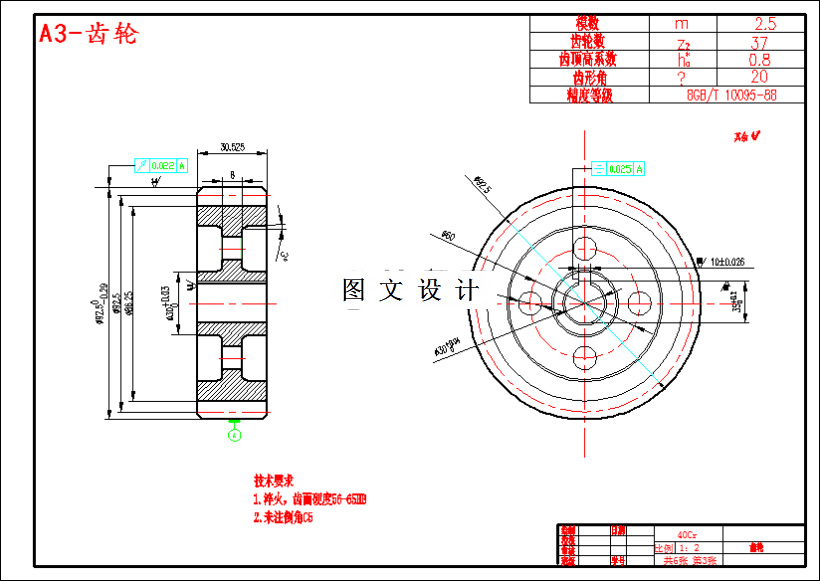

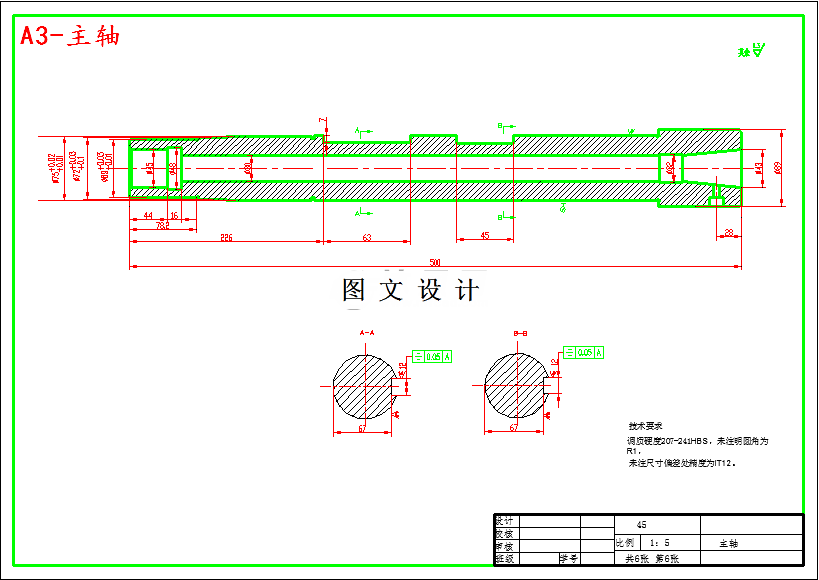

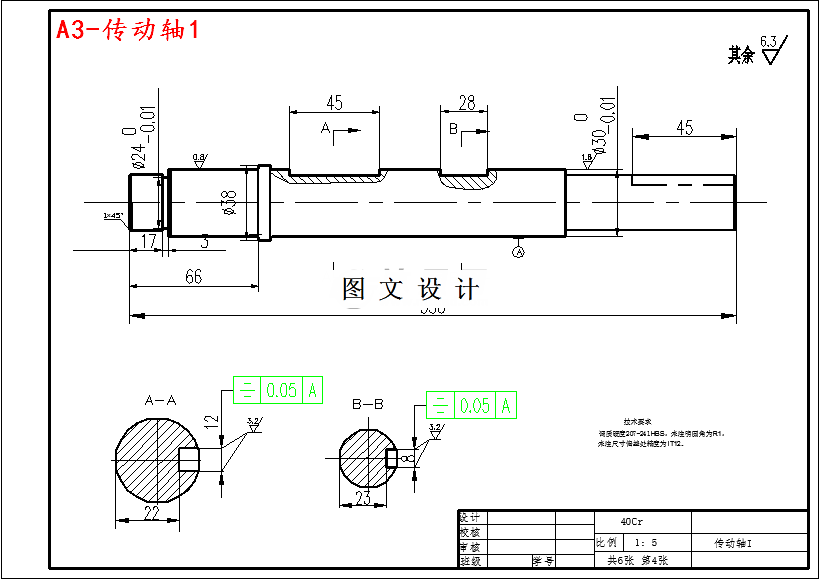

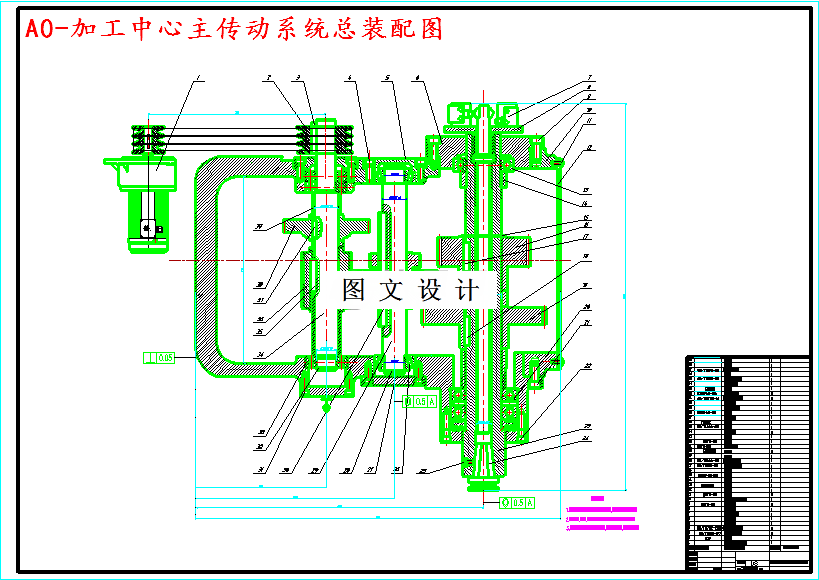

CAD版本图纸，共6张

摘要

本次设计的题目是加工中心主传动系统的机械结构设计。加工中心机械运动系统是保证加工中心加工精度的基础，尤其是主传动系统的机械结构的精度。因此，主传动的机械结构设计是否合理、精度是否能够满足要求对于加工中心的加工精度有着极其重要的意义。本次设计，首先通过对主传动系统主要类型的分析，及其电主轴所融合的技术，拟定传动原理图，确定工艺路线。其次分析加工中心主传动系统的特点，拟订加工中心主传动系统机械结构方案，计算各传动件的动力参数。然后通过对主轴所要满足要求分析，如：旋转精度、静刚度、 抗振性升温和热变形等，确定主轴主要参数，再从主轴上所安装的刀具、夹具、传动件、轴承等零件的类型、数量、位置和安装定位方法等，确定主轴结构。通过对轴承类型的对比，分析各自的特点，确定满足要求的轴承，然后根据疲劳计算方法，计算其寿命。考虑箱体内零件的布置及与箱体外部零件的关系，确定箱体的形状和尺寸，从而确定箱体结构。对拉刀装置的工作原理的解析，从其所需要求，确定本结构的拉刀装置。最后绘制加工中心主传动系统机械结构装配图及主要零件图。
