M4668-基于PLC的C650普通车床电气控制设计 下载积分：50　资料编号： M4668

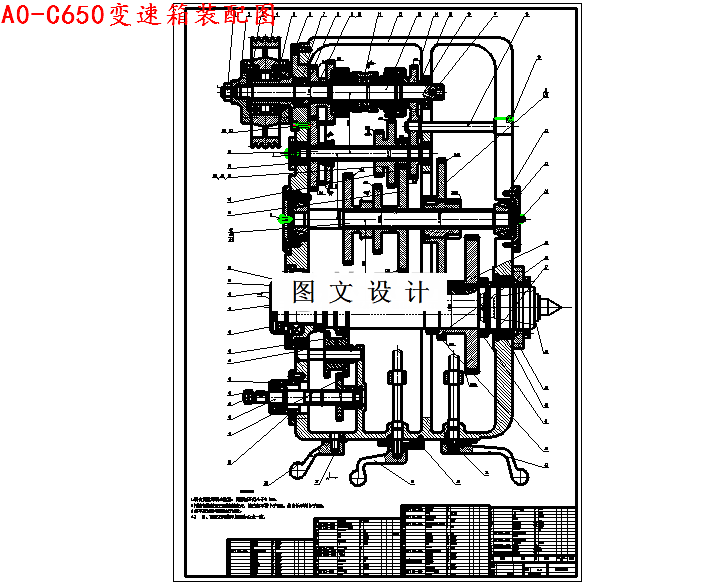

作品包括:

Word版设计说明书1份

CAD版本图纸，共3张

摘要

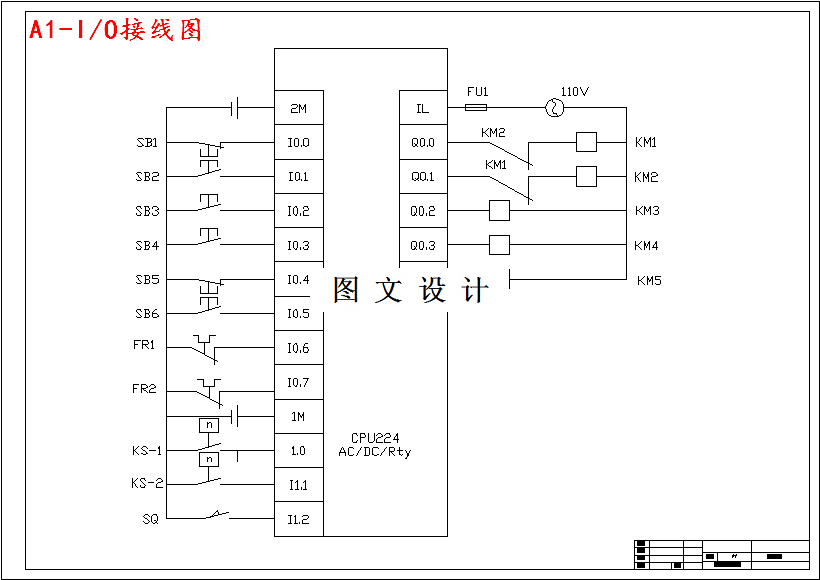

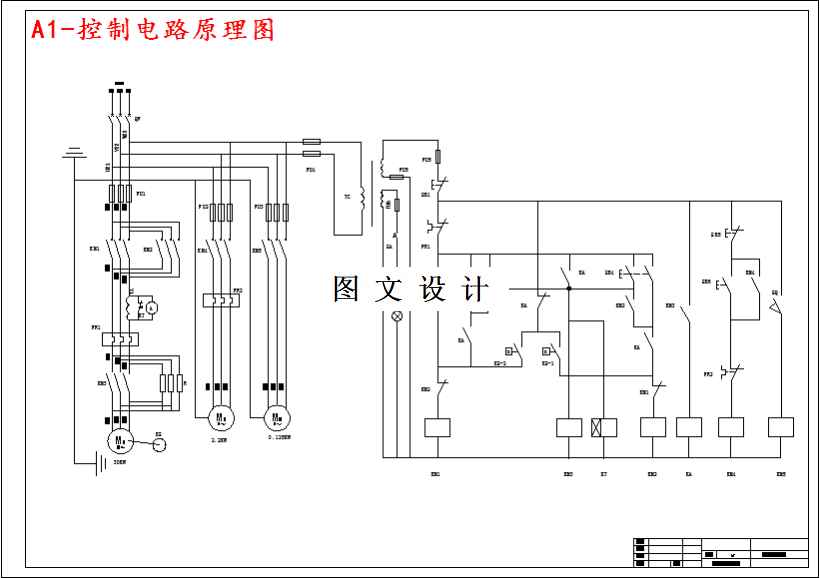

经过对C650机床系统的基本结构及工作原理的了解，确定系统总体设计方案，利用西门子S7-200 CPU224型号的PLC对C650型卧式车床进行改造。通过对主轴电机、冷却泵电机和快速移动电机运动形式的分析，确定系统的I/O分配表，选择CJ10-100型接触器实现主轴电机的正反转，选择CJ10-10型接触器实现冷却泵电机的起停，利用限位开关实现快速移动电机的限位功能，选择CPU224作为控制器，完成系统接口电路。最后在控制电路的基础上，利用V4.0 STEP 7 Micro/WIN SP3软件设计梯形图实现主轴电机的正反转和快速移动电机的移动。
