M4672-1.5T横式剪板机设计 下载积分：50　资料编号： M4672

作品包括:

Word版设计说明书1份

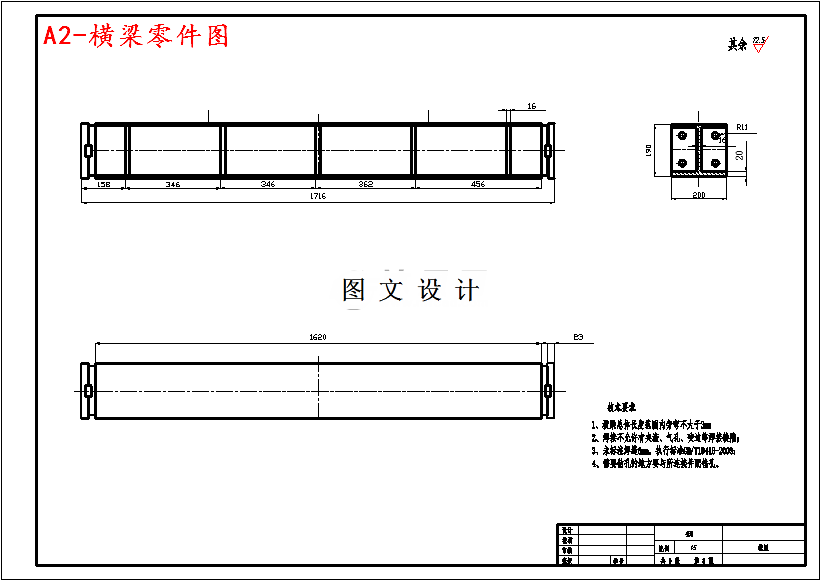

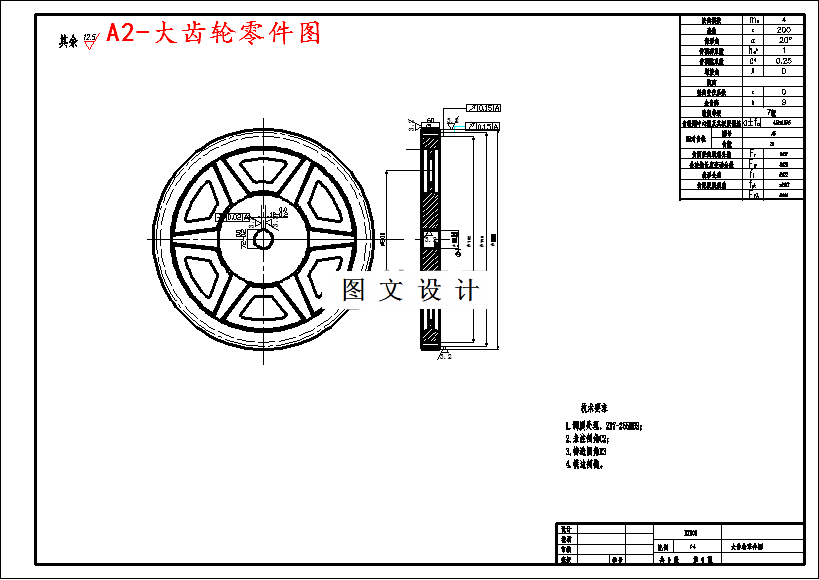

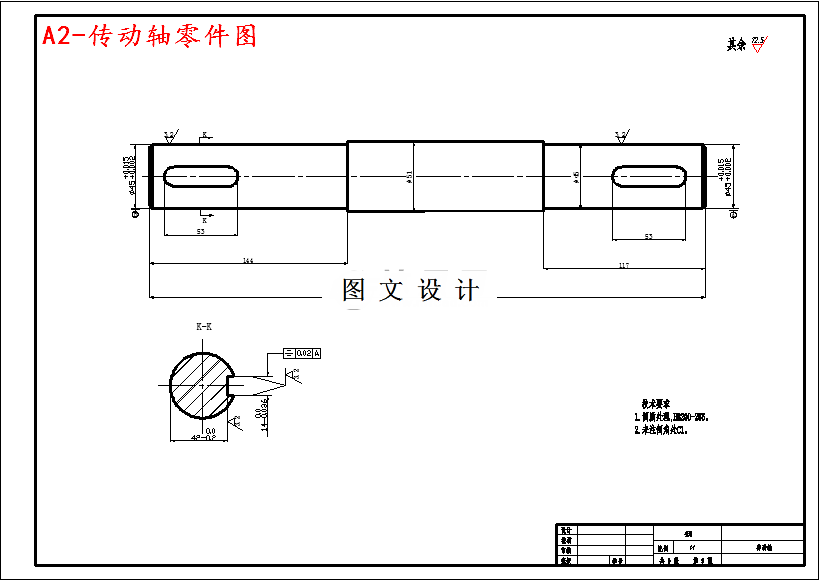

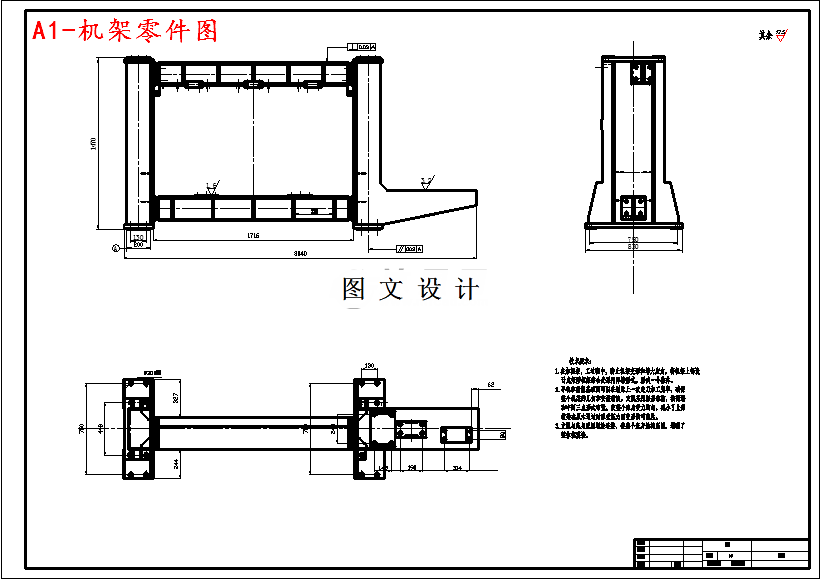

CAD版本图纸，共10张

摘要

本次设计的题目是1.5T横式剪板机的设计。其冲剪力为1.5吨，剪板的厚度为10mm，可以达到的剪板宽度为4000mm。查阅了国内外相关资料，在充分掌握了剪板机的工作原理、工作特点等知识点的前提下，将这次设计的总体思想提了出来：动力来源是电动机，通过一级带传动和一级齿轮传动进行减速，并且经过驱动主轴上的曲柄滑块装置，让滑块进行来回的运动，这样就进行了剪切工作。其中执行装置是对心曲轴滑块装置，它可以将旋转动作转换为直线运动，曲柄滑块装置的结构简单，易加工，维修方便，成本也很低，在装置中使用广泛。
