M4677-纸箱打包机设计 下载积分：50　资料编号： M4677

作品包括:

Word版设计说明书1份

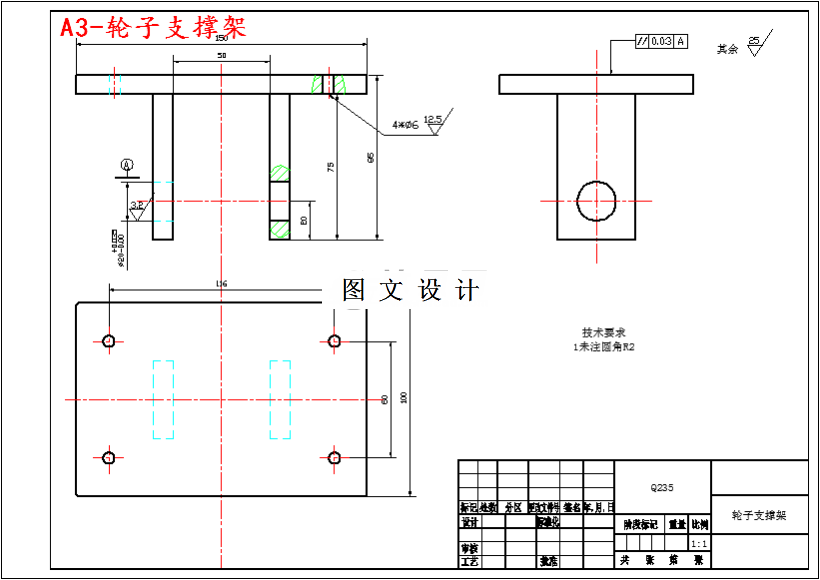

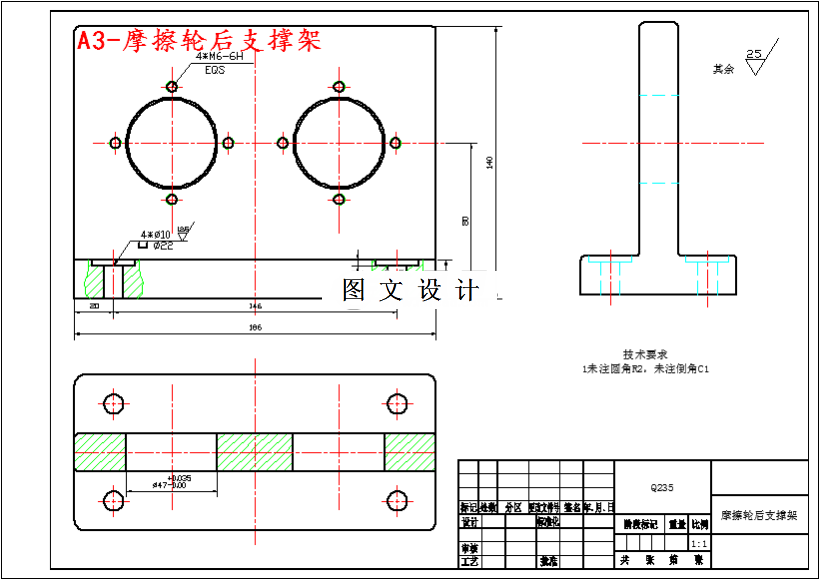

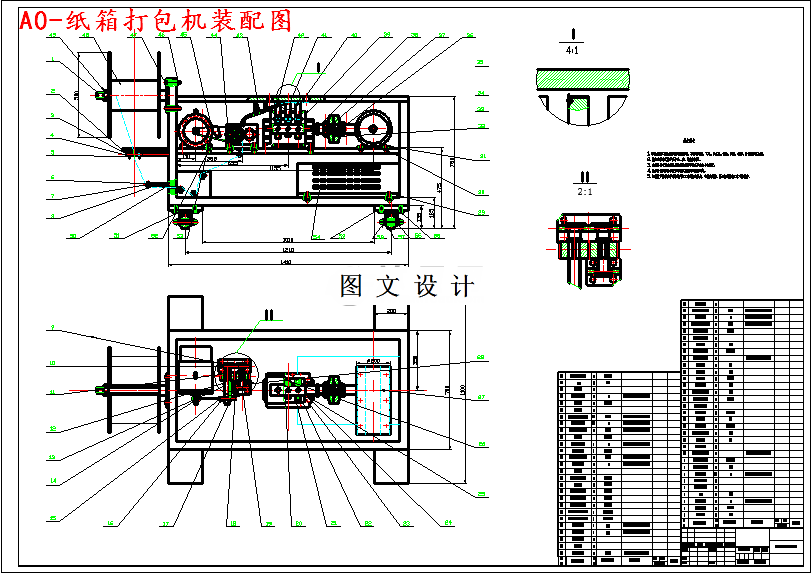

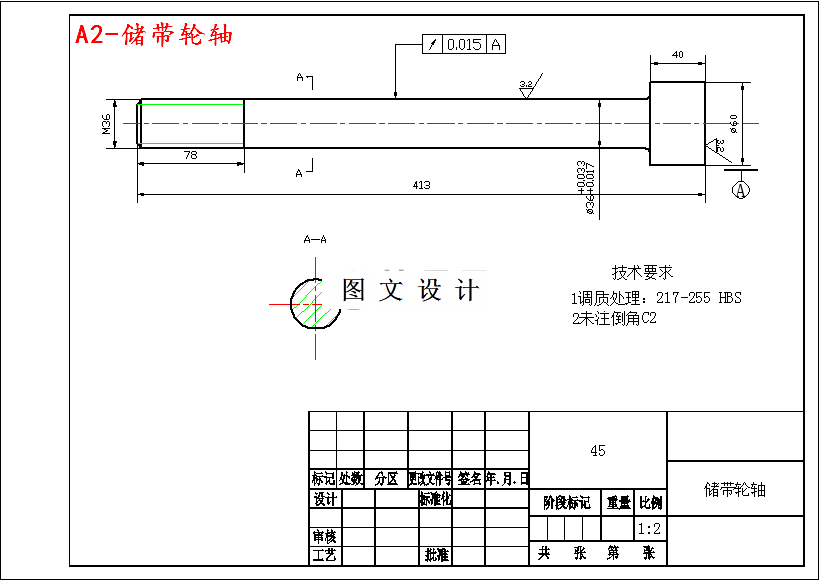

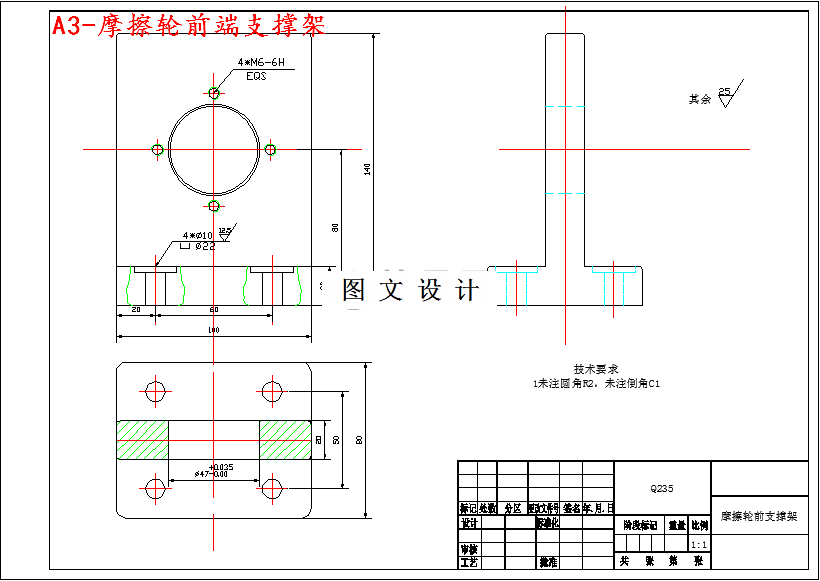

CAD版本图纸，共19张

摘要

纸箱打包机是一种新型机电一体化的包装机械。全过程能够实现半自动化，通过进退带机构和夹压剪切机构，实现对产品的包装。首先通过了解实际的使用情况选择出纸箱打包机的合适的总体尺寸，接着从功能出发，得知所需要的机构，并进行了合理的布局。然后就是选择纸箱打包机中的通用件和标准件，通过计算校核，符合所使用的条件。最后就是对于机器中需要的零部件进行设计计算。主要设计计算了凸轮分配箱和摩擦轮机构，以及里面的轴的设计和计算。纸箱打包机能够提高包装的效率，给现实生活提供了极大地帮助，节省了大量的人力和物力，极大的促进了了包装业的发展。 纸箱打包机的工作过程是，摩擦轮通过电机带动着转动，进而使包装带前进，人工把包装物放到打包台，手动将包装带送到焊接处，并且触动微动开关，这时机器开始运转，首先第一压头开始上升夹紧带，这时电机开始反转，对带进行收紧，当达到一定的要求后，第二压头开始上升，这样带的部分几乎固定了，然后第三压头再上升，对带进行加热，实现带的热熔融，压头进行压紧，最后由刀头进行剪断，整个过程完成，用人工把箱子搬运走。 里面涉及了众多零部件的选择和校核。首先对机架提出了要求，然后依次选择了电机和箱体，最重要的对于各个轴的校核。轴承的选择，包括步进电机的选择都是经过步步的计算的出来的。捆扎带的选择直接影响了整个的过程的设计，确定了大体的结构。 里面涉及的主要包含箱体的选择，对于选择铸造的箱体的好处，有利于大批量的生产，但是生产的相对于焊接的箱体比较笨重，焊接箱体美观，强度高，但不太适合大批量的生产。综合各部件的不同的使用的条件，对不同的部件采用不同的方式。涉及了凸轮的设计的过程。
