M4693-150万吨焦炭焦化厂鼓风冷凝工段初步设计 下载积分：50　资料编号： M4693

作品包括:

Word版设计说明书1份

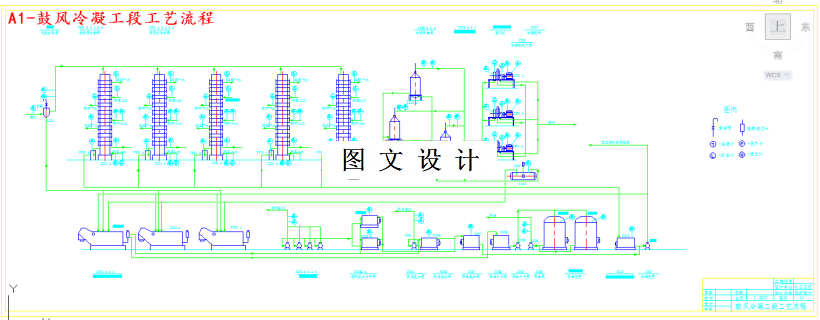

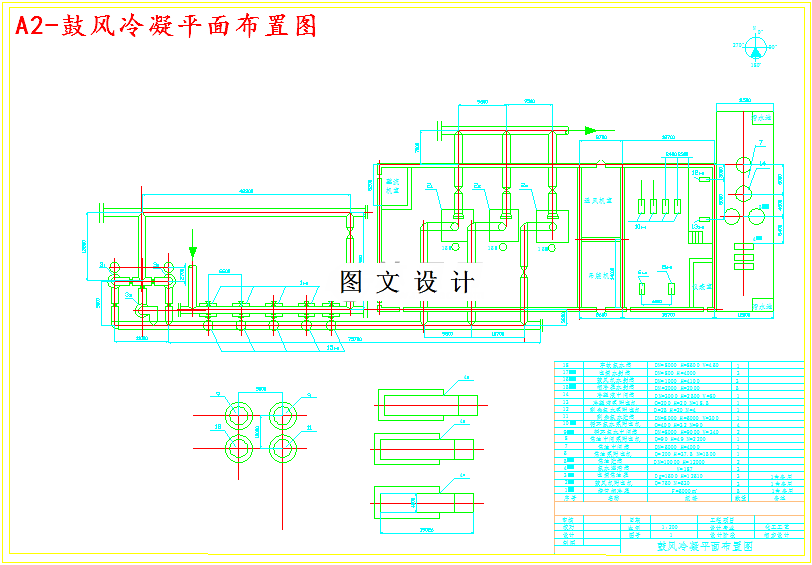

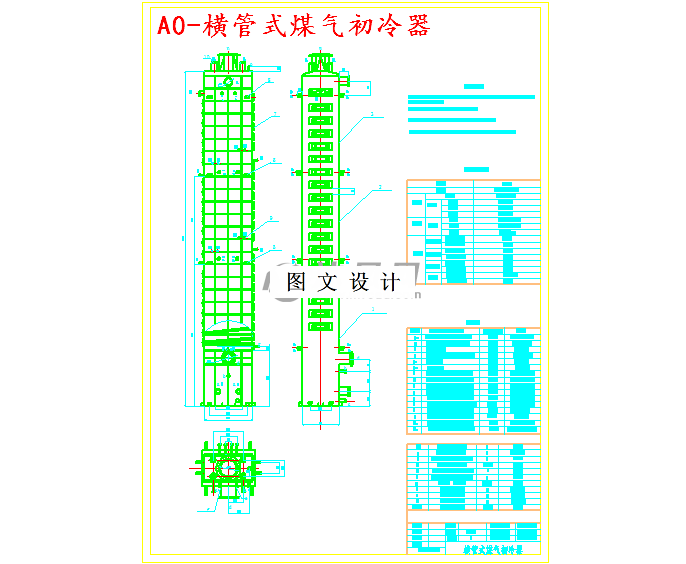

CAD版本图纸，共3张

摘要

此设计尺寸有别于220万吨的。设计所用冷却水可分两段和三段供水。两段供水分别为低温水和循环水，三段供水包括低温水，循环水以及采暖水。煤气由上而下经过初冷器。冷却水由每段最低端进入，低温水进入最下段，以此来提高传热的温差，降低煤气出口的温度。本设计采用三段供水冷却，能够有效的利用热量，减少热量的散失。 除横管式初冷器以外，本设计还采用了离心式鼓风机，C-6.7型电捕焦油器，以及Q235-B型机械化氨水澄清槽等设备。 本设计通过对设备的选择，以此为依据，对设备进行了相关的工艺计算，首先对集气管进行了物料及热量衡算，得到进入集气管的物料为76923.60kg/h,输入热量为208666672.7kJ/h，其次对初冷器进行工艺计算，得到初冷器的输入量为112567.88kg/h，输出为41794.77kg/h，其输入热量为200417318kJ/h,输出热量为200417315.8kJ/h。 另外对设备进行了相关计算，通过计算对设备进行选型，校正，除此以外对相关管路进行了计算，得到集气管的直径为1.44m，由澄清槽到循环氨水槽氨水管直径为0.449m，选用516×8mm的无缝钢管，DN=500m，由循环氨水槽到氨水泵的氨水管直径为0.519m，选用612×6mm的焊接钢管，DN=600mm,剩余氨水管直径为0.0775m，选用110×5mm的无缝碳钢管，DN=100mm。 最后进行了非工艺设计条件的确定，进行了相关工艺布置，对设计进行了选址，本次设计选址在宁夏省境内，同时对该地区的气候进行了调研，完成了土建设计条件，供电照明，采暖通风等设计所用要求。
