M4695-250万ta冶金焦焦化厂鼓冷工段初步设计 下载积分：50　资料编号： M4695

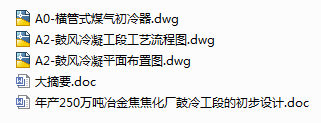

作品包括:

Word版设计说明书1份

CAD版本图纸，共3张

摘要

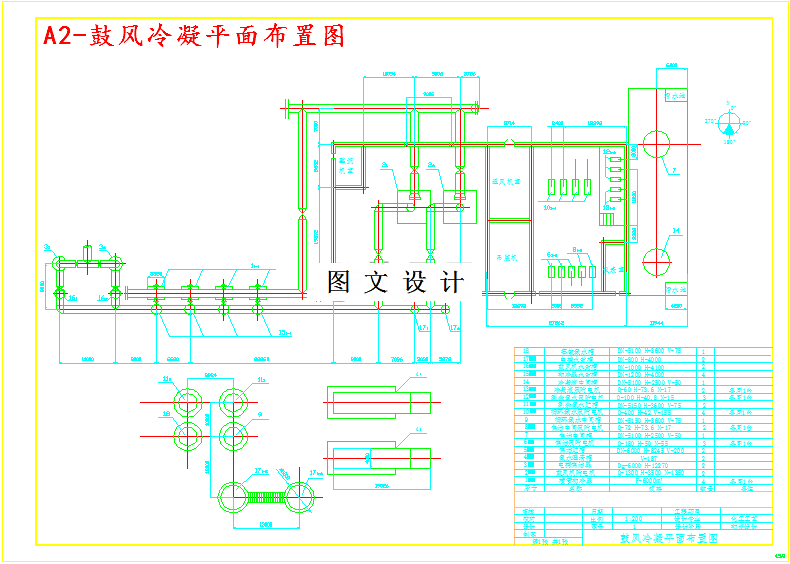

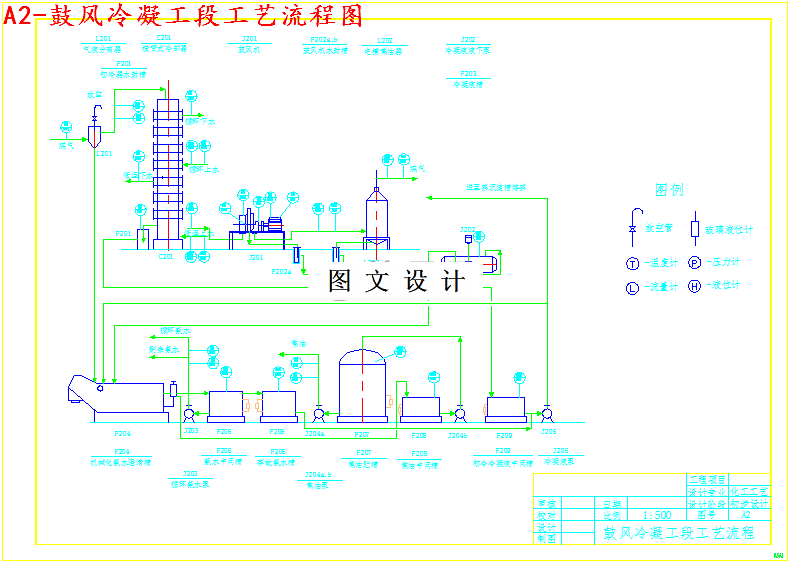

本设计对年产250万吨焦炭焦化厂鼓风冷凝工段进行了初步设计，对工艺流程及设备进行了选择，对各物料和热量进行了衡算： 1）本设计采用4台F=6000m2两段式横管初冷器，2台D13000-31型离心式鼓风机，5台IF 4602机械化氨水澄清槽，3台IF 4665电捕焦油器等设备。 2）分别对煤气在集气管、横管初冷器中的冷却进行物料衡算及热量衡算，得到横管初冷气的冷却面积是19146.7m2，则选用横管初冷器的冷却面积为6000m2的煤气初冷器4台。煤气走管间，冷却水走管内。 3）本设计对非工艺条件进行了选择和设计（包括土建、仪表控制、供热、采暖通风、给排水、人员配置等）。 4）根据工艺选择、设备选型及相关计算绘制了故冷工段的车间布置图、工艺流程图及横管初冷气的装配图。
