M4697-饮品冷却冰浆发生换热器及冰浆制备系统设计 下载积分：50　资料编号： M4697

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

PPT答辩一份

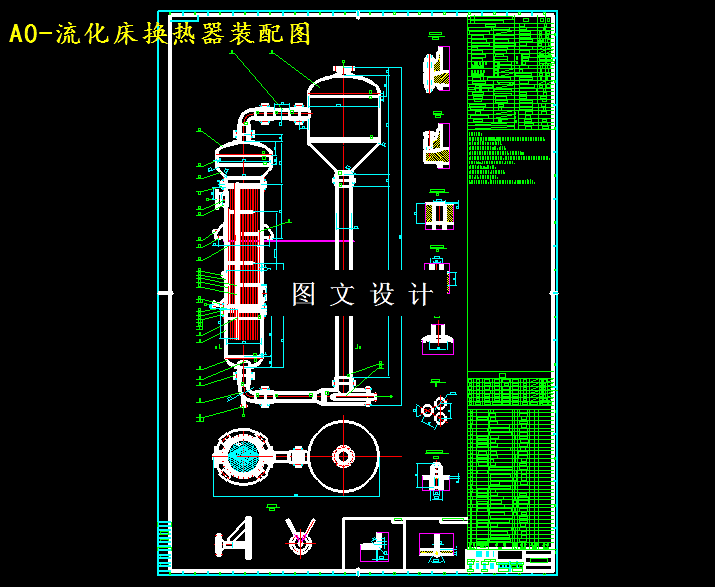

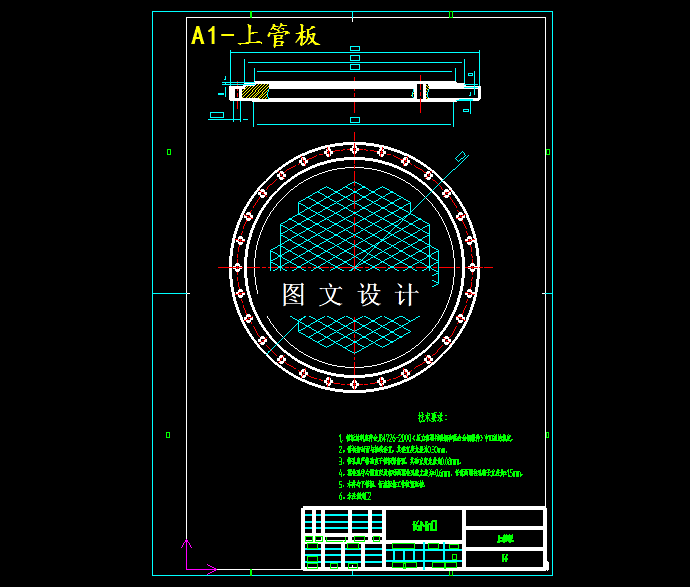

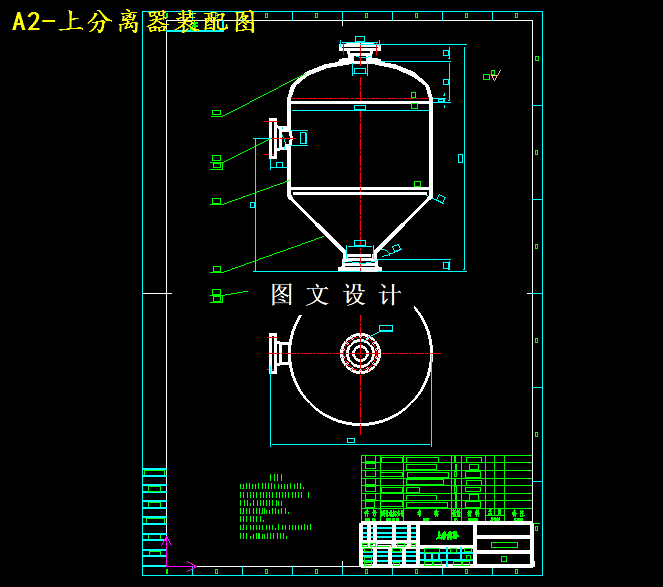

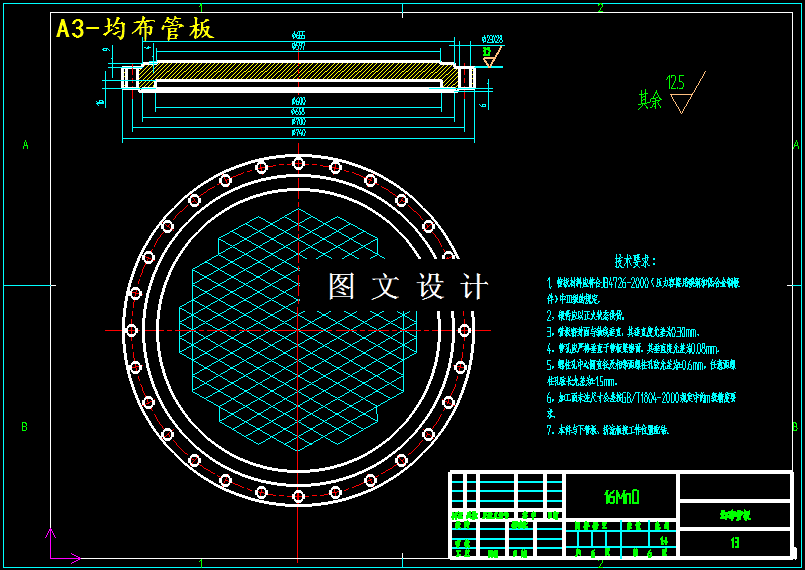

CAD版本图纸，共8张

摘要

本设计利用流化床换热器和冰浆蓄冷的基本原理和特点，对某公司冷饮生产工艺的制冷部分进行改造，采用外循环流化床换热器在夜间制取冰浆，从而实现用电量的削峰填谷。依据流态化理论对流化床换热器系统进行流态化工艺设计，计算出颗粒的初始流态化流速和终端流态化流速，使系统能够正常运行；按照给出的管内流化态对流换热计算公式，采用贝尔法通过迭代计算完成流化床换热器设计，得到换热器总传热系数和换热面积。根据 GB151-2014《热交换器》和GB150-2011《压力容器》对换热器结构和零部件进行了的设计，并对其进行了强度计算和校核；根据NB/T47041-2014《塔式容器》的标准进行了地震载荷作用下的强度校核。对外循环流化床换热器流程系统进行了设计。阐述了换热器的制造、安装、检修等过程，并对流化床换热器的应用作了经济性分析及对其发展的展望。通过以上设计计算得到了一套较完整的流化床动态冰浆制备系统的设计资料，设计合理且满足工艺要求。
