M4702-800L夹套反应釜的设计 下载积分：50　资料编号： M4702

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

PPT答辩一份

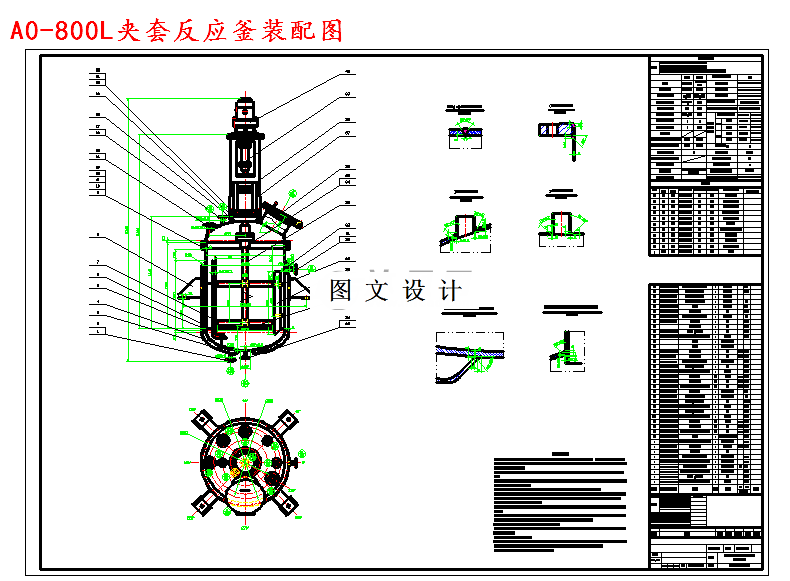

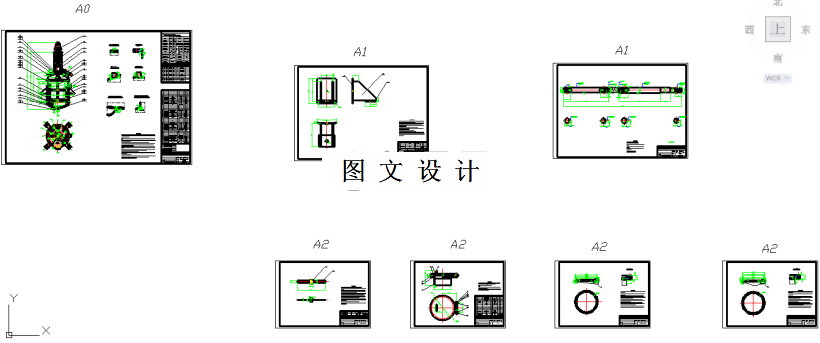

CAD版本图纸，共7张

摘要

本要求设计的是800L夹套反应釜，容器属于低压容器，夹套内为无毒介质，容器内为易燃易爆介质，为轻度腐蚀。由于反应釜多为物理、化学反应容器，所以反应釜都需要带搅拌装置，搅拌器的型式选为桨式，转速为30r/min。反应釜作为一种立式的化工设备，其设计方法同属压力容器，应该按照GB150《钢制压力容器》中规定的设计准则进行设计，设计方案的基本思路应与国家行业标准一致，首先对容器的总体结构进行设计，其次对筒体和夹套的尺寸设计和强度校核，最后确定符合条件的夹套反应釜。根据设计好的尺寸和型式，利用画图软件AutoCAD绘制装配图和主要零件图。夹套反应釜在搅拌设备中的应用前景广泛，在化工行业中具有重要地位。
