M4733-台虎钳结构改进及造型设计 下载积分：50　资料编号： M4733

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

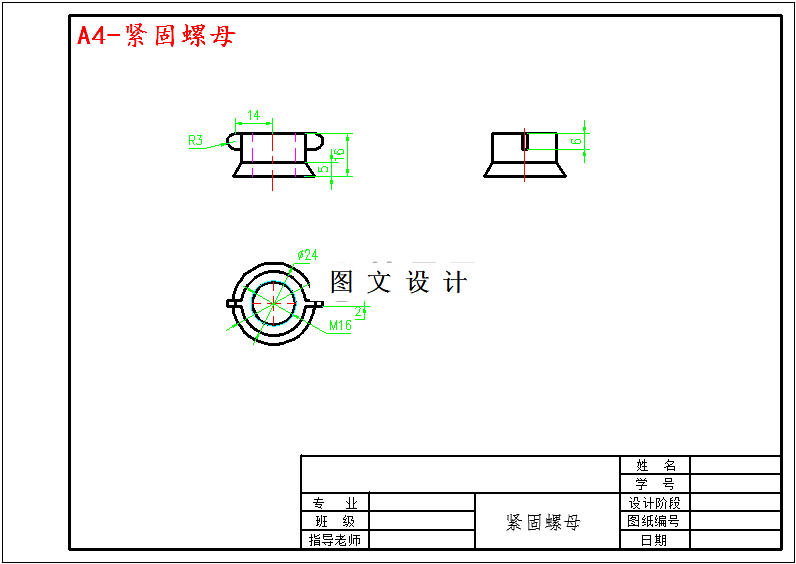

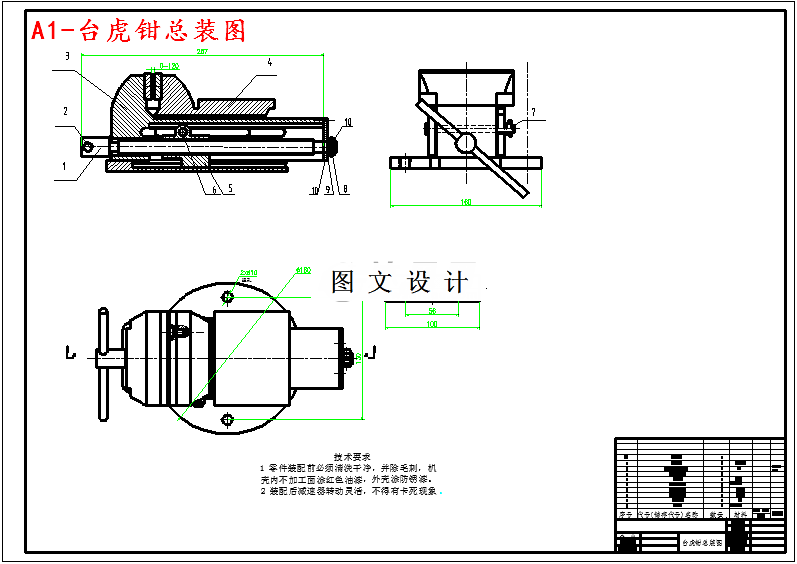

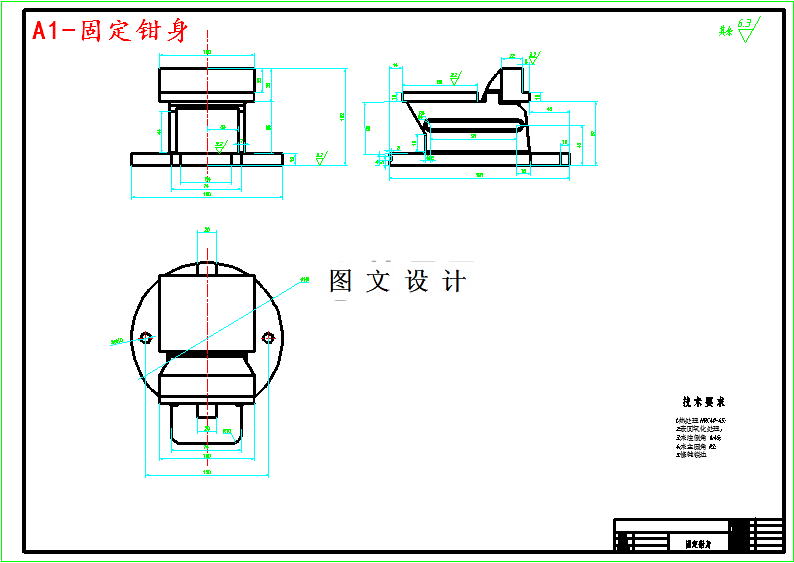

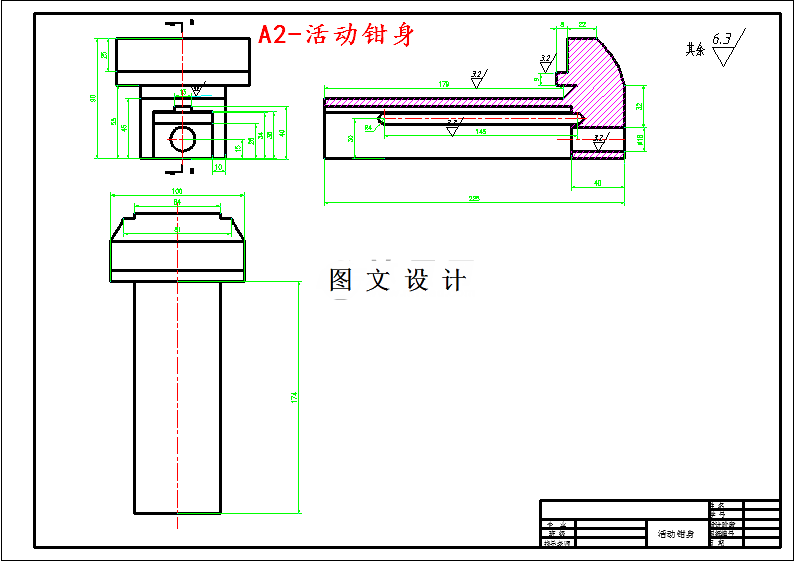

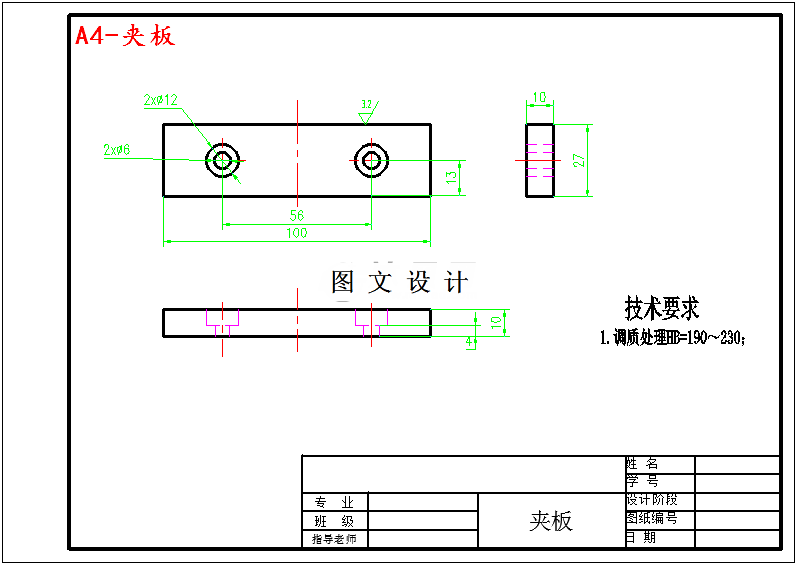

CAD版本图纸，共8张

摘要

本次设计针对台虎钳的改造设计主要绘制二维图不需要绘制三维图纸。台虎钳正常是分为两种，根据用途的不同而区分，分别是钳工用还有机用，尽管用途不同，但是其机械结构原理是完全一样的，多功能台虎钳除外，不过机用台虎钳比钳工用台虎钳具有更高的精度，更大的夹紧力，各部件的使用材质也比较好，机用台虎钳也可称为平口钳，数控加工中心，数控铣床等主轴自转工件不转的机床上使用，本文设计的是钳工用台虎钳，钳工台虎钳主要安装于钳工工作台上，主要工作原理就是通过螺母丝杠机构，带动两个钳口靠近和分离而夹紧和松开工件，主要的用途是钳工修整工件或者锯削夹持等等，本文设计的台虎钳属于针对钳工台虎钳进行一定的改进，使其使用更加的方便快捷，几十年来，这种普通的钳工台虎钳基本上没有发生变化，可能是因为这种台虎钳不需要太高精度，结构也简单，没有什么必要改进，不过个人认为，本设计的改进方案还是十分有必要的，或者说有一定意义的。
