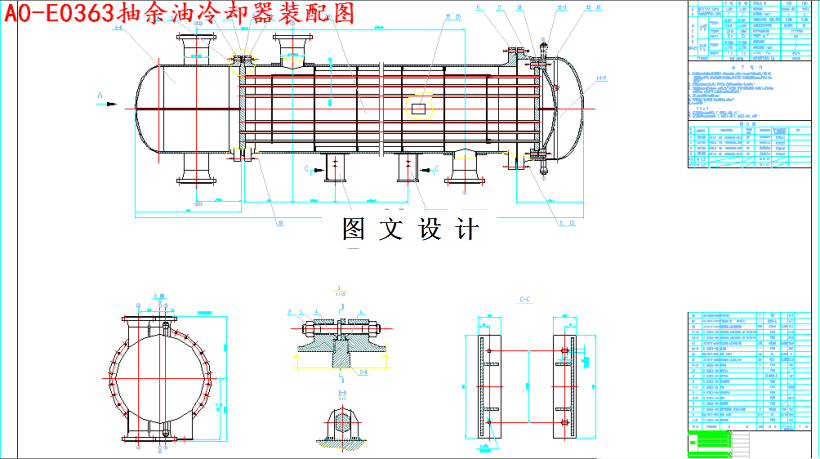

M4778-抽余油冷却器设计 下载积分：50　资料编号： M4778

作品包括:

Word版设计说明书1份

PPT答辩一份

开题报告一份

外文翻译一份

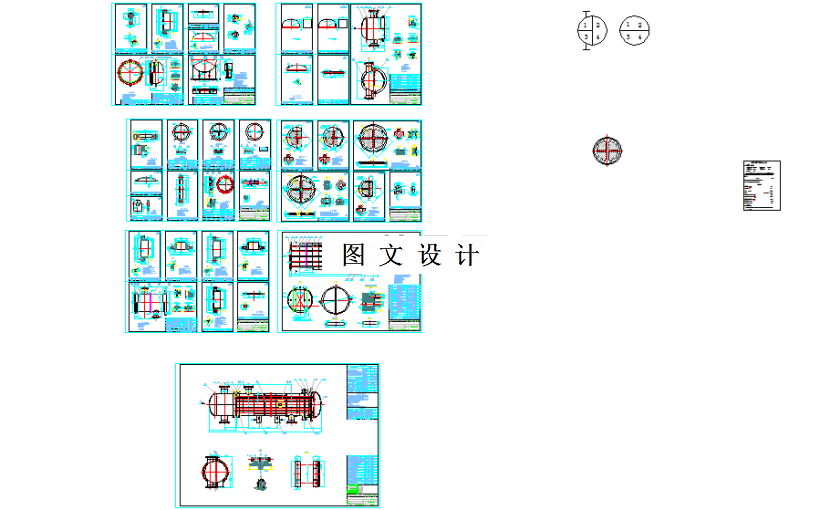

CAD版本图纸，共37张

摘要

本次设计是抽余油冷却器，它是芳烃抽提工艺的重要辅助设备之一，其主要用途是冷却抽余油，从而使抽余油冷却到设计温度。为了达到性能指标，本次设计采用管壳式换热器。管壳式换热器的种类繁多，按其结构特点可分为：固定管板式换热器、浮头式换热器、U形管式换热器、填料函式换热器、釜式重沸器。由于本次设计的冷却器技术要求不高，考虑到经济因素，因此采用浮头式换热器。 浮头式换热器的特点是换热器的一端管板与与壳体固定，而另一端管板可以自由移动，故此可以有效的避免由于温差过大而产生的热应力。浮头端设计成可拆结构，使管束能容易的插入或抽出壳体。 由于考虑到工程上对浮头式换热器的基本要求，即操作稳定，调节方便，加工制造，安装，检修，使用周期，运转安全和其占地面积，还有安装空间高度等多方面，故此本次设计的是卧式换热器。 本次设计重点做了以下几个方面的工作: (1)主要对换热器的知识进行了概述，对未来发展方向进行了进一步的了 解和认识。 (2)主要是对换热器的结构设计、强度设计校核、使用寿命和稳定 性进行设计和计算。 (3)简述安装与拆卸的方法。
