M4784-某型号桥式装卸料机端梁机构大车驱动系统设计 下载积分：50　资料编号： M4784

作品包括:

Word版设计说明书1份

任务书一份

外文翻译一份

PPT答辩一份

开题报告一份

CAD版本图纸，共8张

摘要

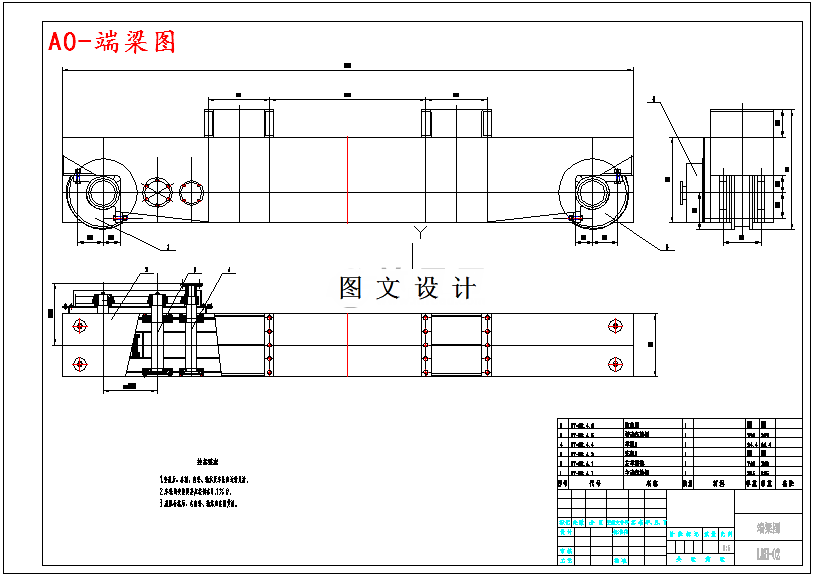

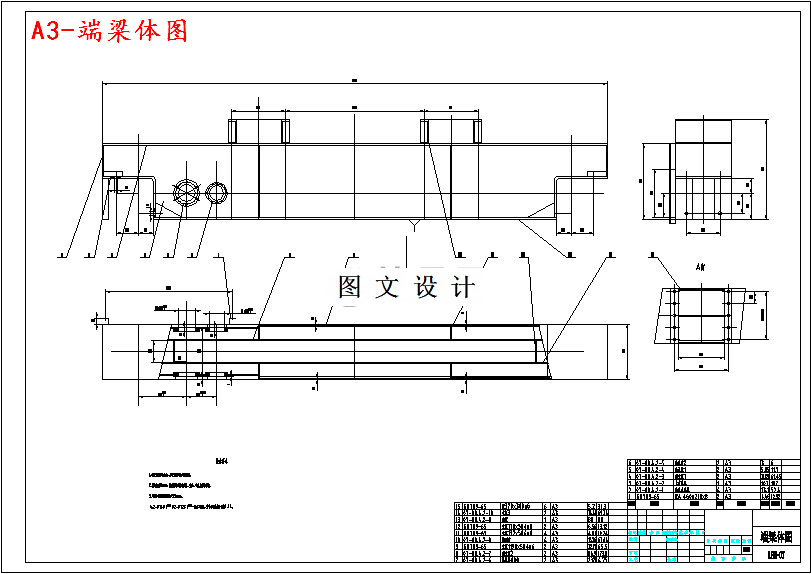

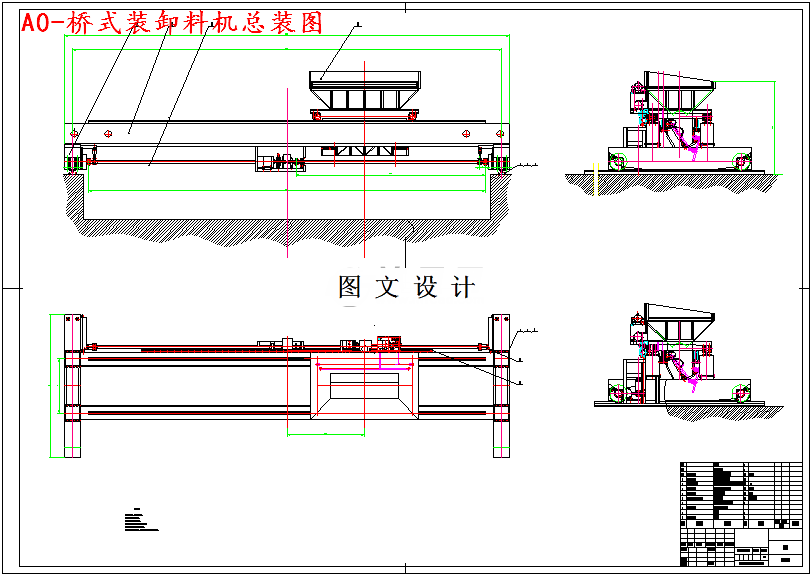

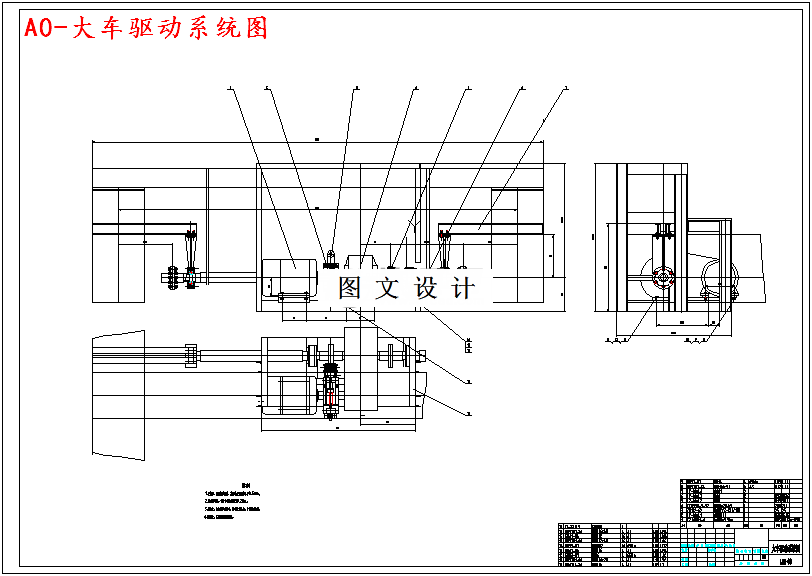

本次设计是在桥式起重机原有的设计基础上，对其端梁机构及大车驱动系统进行优化，来提升桥式起重机的整体性能。我的总体方案是：1）对传动机构进行分析，并选取新材料与新工艺，改善其主要零件以及选取更适用于工作中的电动机和减速器。2）在端梁机构设计中，根据工作时产生的载荷去确定端梁的结构尺寸，以及采用螺栓连接的方式将主梁与端梁连接。3）在大车运行机构的驱动方式中，根据分析实际情况，采用集中驱动的方式，并通过三种措施来提高车轮的耐久度。最后，根据自己的设计方案，完成设计说明书，并着力于端梁结构图、大车驱动系统图、并由这两张图以及设计方案画出总图。根据设计结果画出主要零件图，在很大程度上锻炼了自己使用CAD和其他相关软件绘图的能力。
