M4794-解吸换热器机械设计 下载积分：50　资料编号： M4794

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

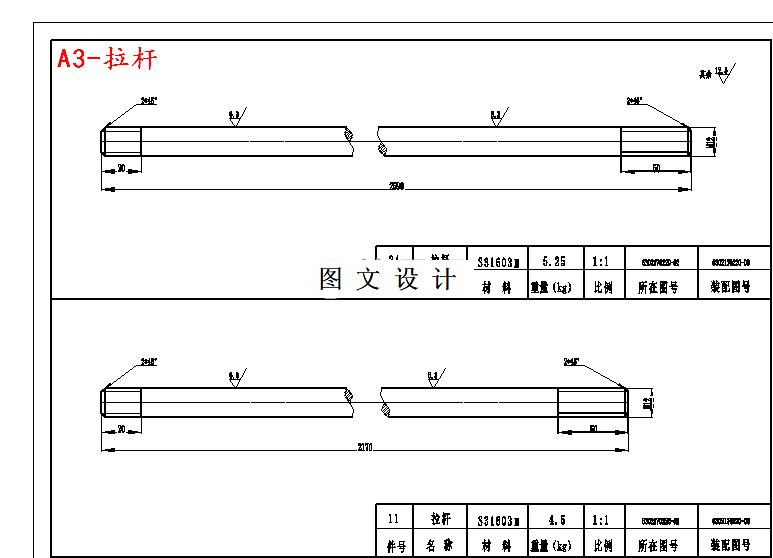

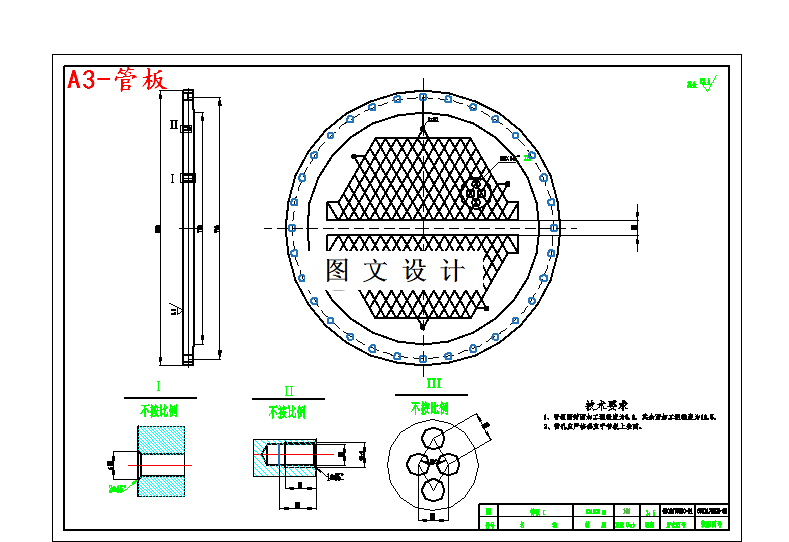

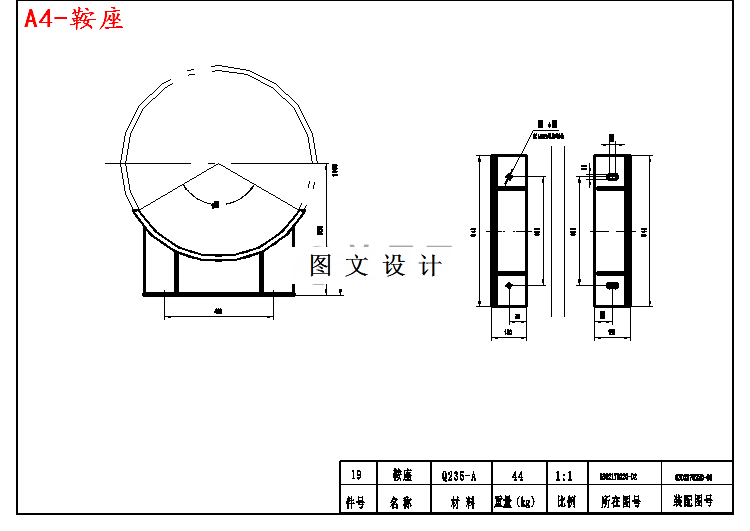

CAD版本图纸，共5张

摘要

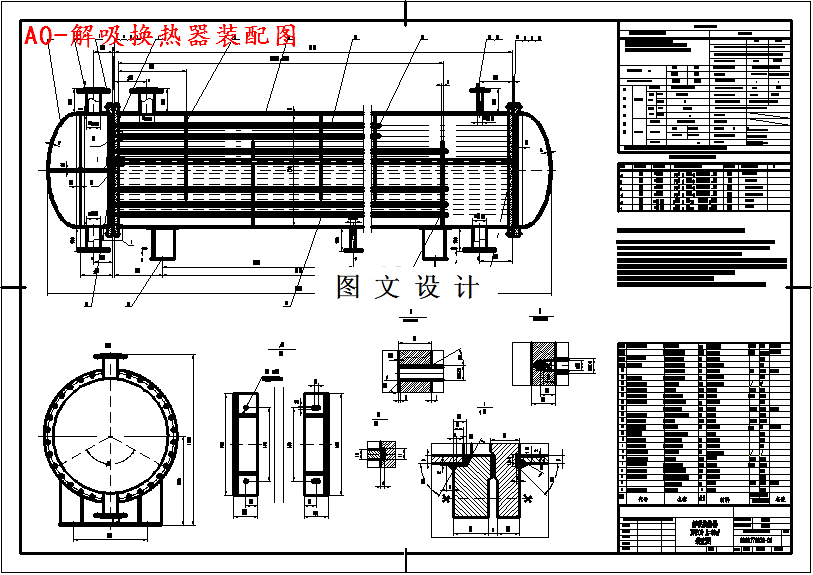

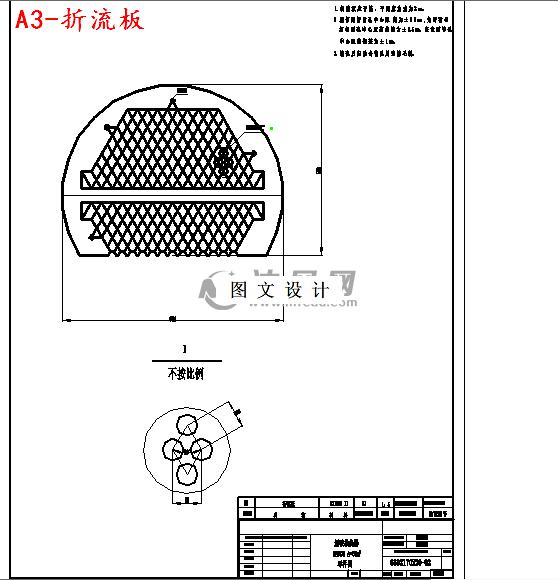

由于本设计题目是固定管板管壳式换热器的设计，而固定管板管壳式又属于管壳式换热器，故特此介绍管壳式换热器的主要类型以及结构特点。 管壳式换热器是目前用得最为广泛的一种换热器，主要是由壳体、传热管束、管板、折流板和管箱等部件组成，其具体结构如下图所示。壳体多为圆筒形，内部放置了由许多管子组成的管束，管子的两端固定在管板上，管子的轴线与壳体的轴线平行。进行换热的冷热两种流体，一种在管内流动，称为管程流体；另一种在管外流动，称为壳程流体。为了增加壳程流体的速度以改善传热，在壳体内安装了折流板。折流板可以提高壳程流体速度，迫使流体按规定路程多次横向通过管束，增强流体湍流程度。
