M4797-500kV塔拉变电站电气部分设计 下载积分：50　资料编号： M4797

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

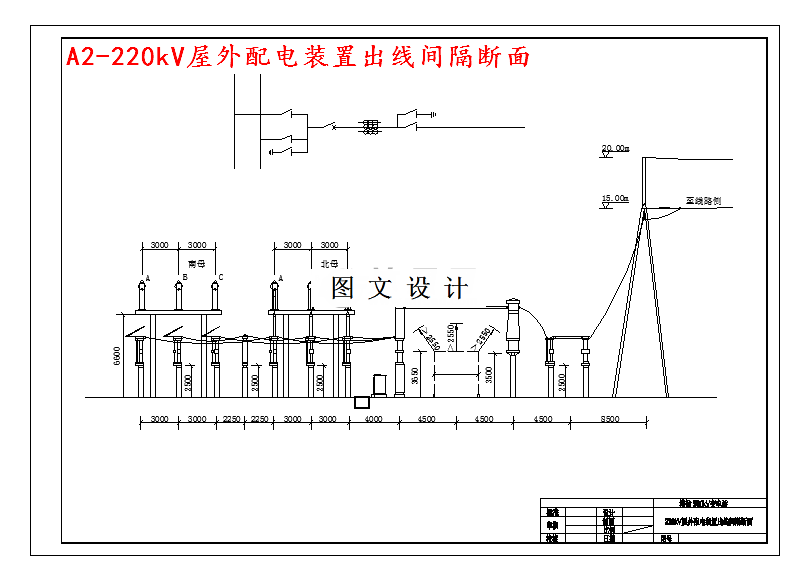

CAD版本图纸，共5张

摘要

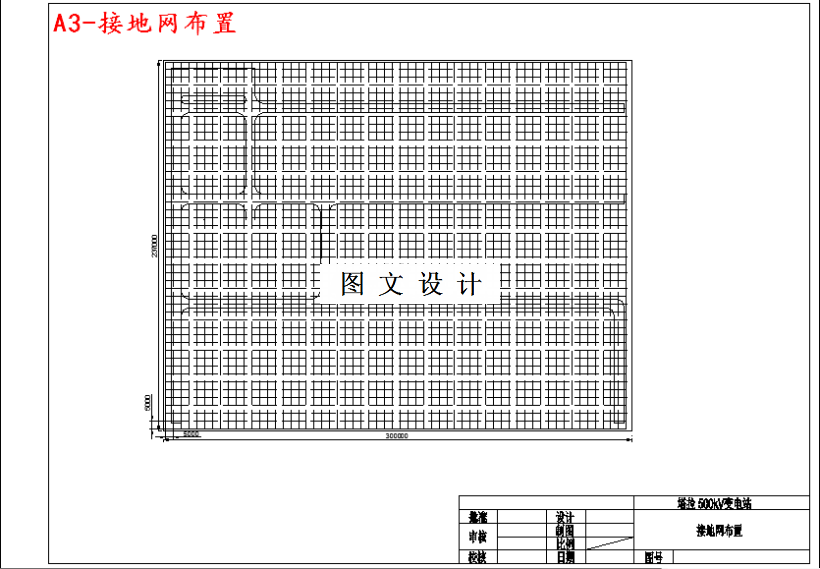

本设计内蒙古锡林浩特市伊利特勒苏木境内一座500kV综合自动化枢纽变电站。借鉴以往的500kV变电站设计、运行实践经验的基础上，结合当地情况并参考国内资料和文献而编写的。本文全面、系统、综合的设计和选择了500kV塔拉变电站的一次部分的设备，包括主变压器、导体、断路器、隔离开关、电流互感器、电压互感器、避雷器、避雷针、无功补偿装置、消弧线圈等装置。经过短路计算和回路持续工作电流的计算，选择和校验主要电气设备。设计变电站各个电压等级的配电装置。确定变电站的无功补偿装置，设计变电站的防雷及接地装置装置，确定避雷针、避雷器的数量、参数及安装位置。
