M4814-260kta氨合成塔设计 下载积分：50　资料编号： M4814

作品包括:

Word版设计说明书1份

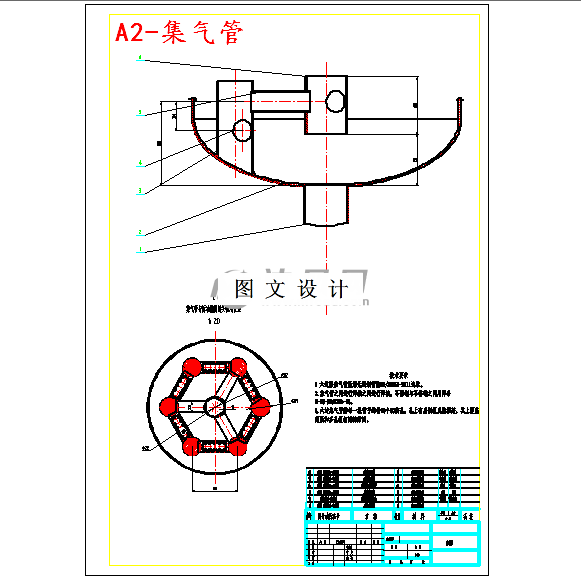

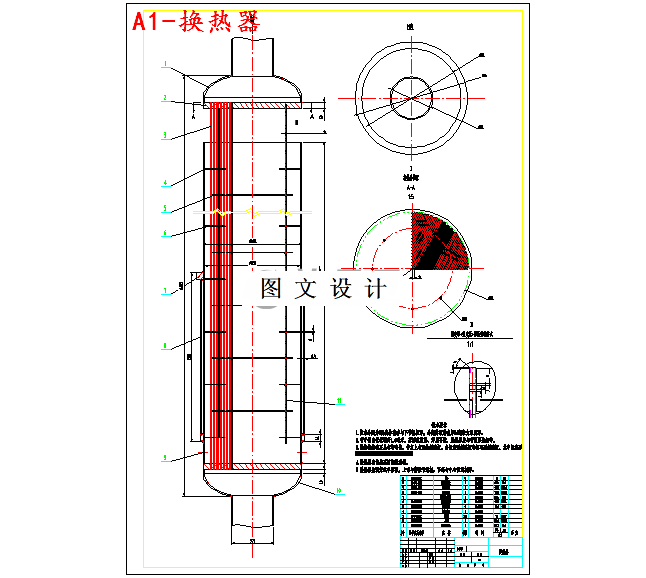

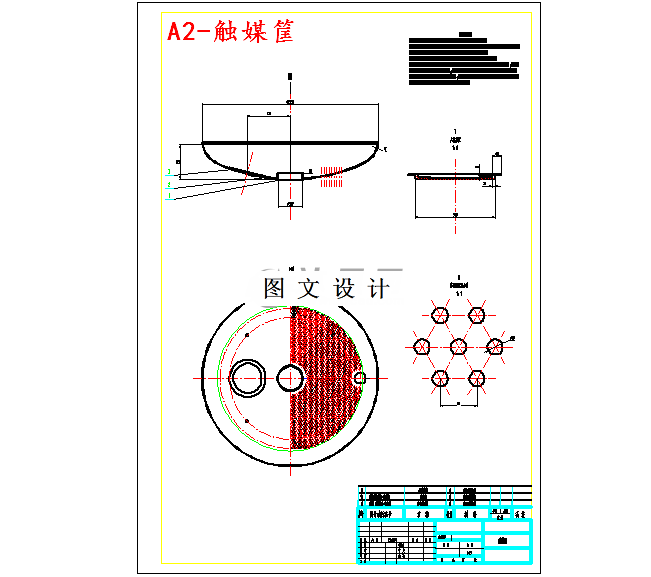

CAD版本图纸，共4张

摘要

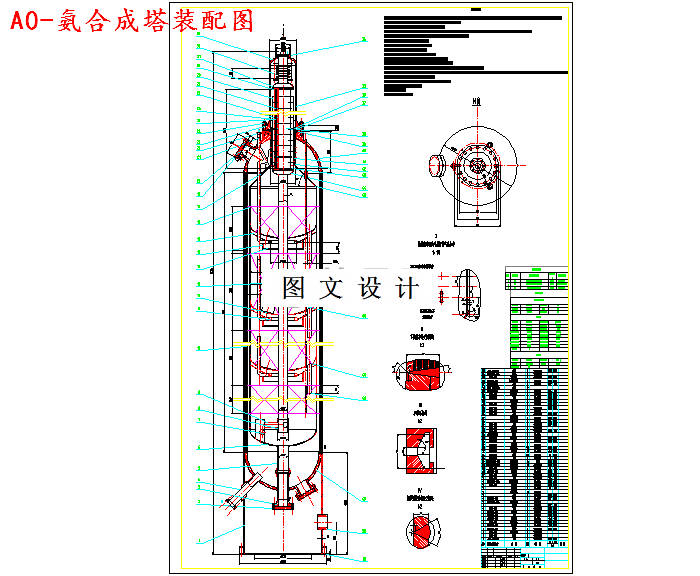

氨是最为重要的基础化工产品之一，在国民经济中占有重要地位。氨合成塔通常被称为合成氨厂的心脏。它是整个合成氨厂生产过程中的主要关键设备。本次设计为年产26万吨的氨合成塔设计。本设计的主要任务是先确定工艺流程、选取合适的工艺参数，进行氨合成塔的工艺设计，包括全塔的物料、热量衡算以及阻力计算，及其筒体和内件的选型、选材、结构设计，并简述了氨合成塔的制造、安装、维护方法，绘制了氨合成塔装配图和部分零件图。对触媒床层物料均匀分布的结构及设计作了专题讨论。本次设计的氨合成塔操作压力为14.8MPa，属于三级第三类高压压力容器容器，对材料的选择和强度设计有很高要求。本塔采用多层冷激式的凯洛格B型氨合成塔塔，采用四层触媒筐，外壁采用多层层板包扎，。它将换热器布置在合成塔塔顶，筒体做成瓶式，顶部和底部采用球形封头，在每个触媒筐底内开设许多有人孔供检修使用，触媒筐不能从塔内吊出。其从机械结构上看，采用的是直接冷激方法来控制气体进触媒层的温度，温度调节灵活，操作比较平稳，不在没有在触媒层内设置复杂的冷管及分气盒结构，节约了高压空间，关键零部件少，尽量使设备达到了可以长期可靠运转的目的。
