M4818-110kV变电站电气一次系统设计 下载积分：50　资料编号： M4818

作品包括:

Word版设计说明书1份

CAD版本图纸，共5张

摘要

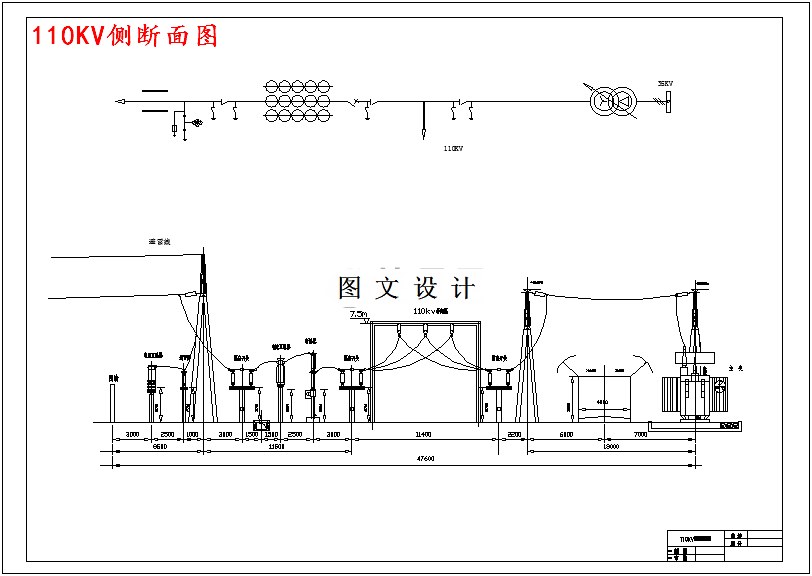

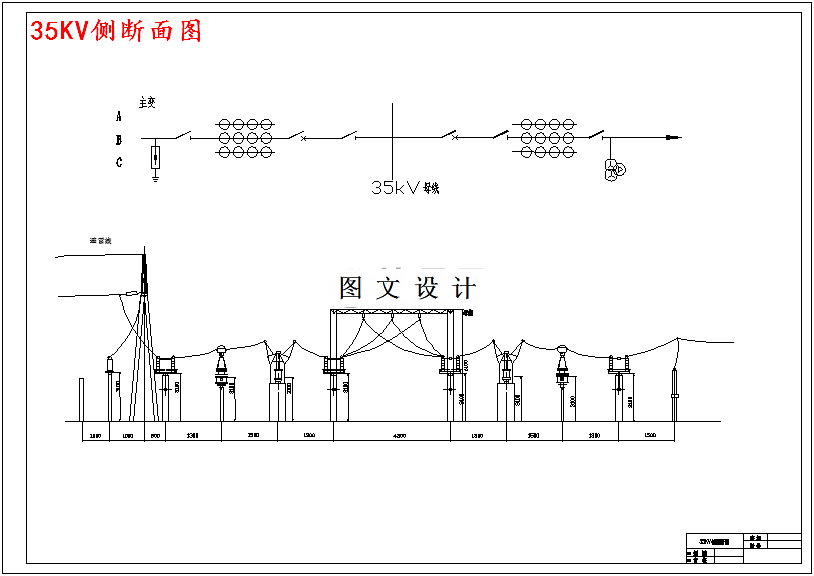

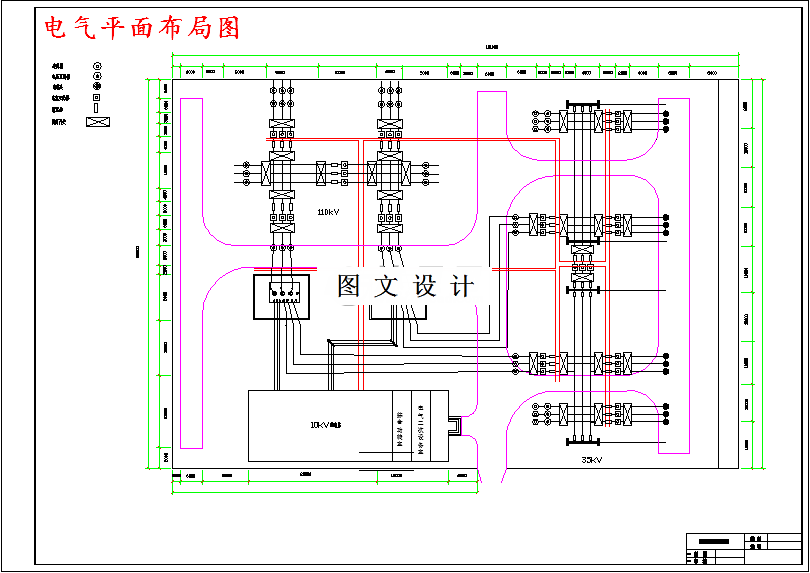

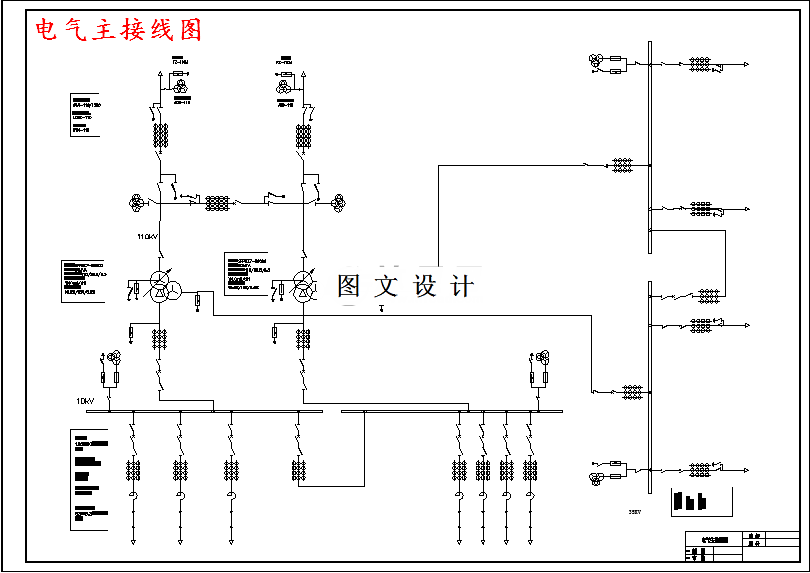

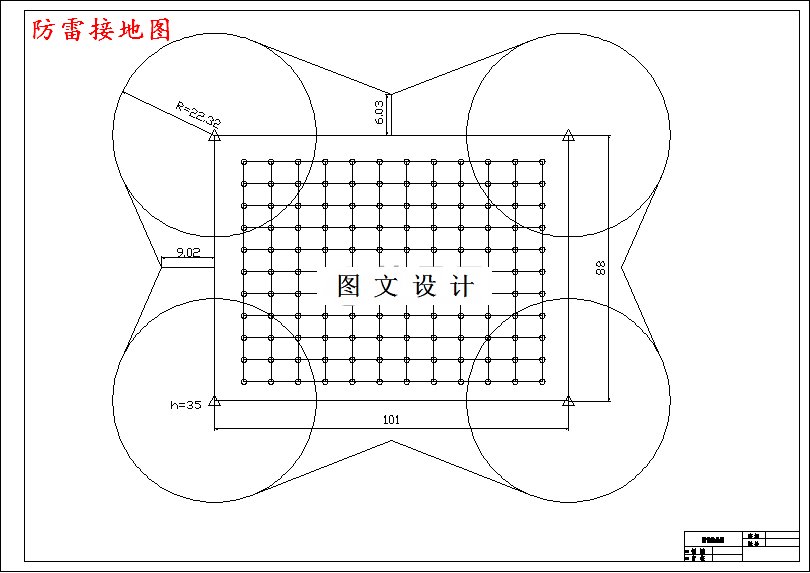

电能是现代城市发展的主要能源和动力。随着我国经济实力的崛起与综合国力的提升，电力事业越来越深地影响着着国民经济的发展。变电站是电力系统中非常重要的组成部分，它直接影响了电力系统的安全与经济运行，它是电厂与用户之间的中间环节，实现电能的转化和分配。城市供电系统的核心部分是变电站，因此，设计和建造一个安全、经济的变电站，是很重要的。本变电站设计的主要内容包括：变电站主接线方案的选择，进出线的选择；变电站主变压器台数、容量和型式的确定；短路点的确定与短路电流的计算，电气设备的选择（断路器，隔离开关，电压互感器，电流互感器，避雷器）；配电装置设计和总平面布置；防雷保护与接地系统的设计。另外，绘制了五张图纸，包括：电气主接线图、变电站总平面图、低压室内配电装置配置图、配电装置断面图、防雷保护和接地布置图。图纸规格与布图规范都按照了电力系统相关的图纸要求来进行绘制。在完成此设计过程中，我们需要学习电力系统设计、电气工程基础以及变电所主接线等内容，并且通过搜集资料、查阅文献、方案比较和设计制图进一步补充新知识和学习方法。根据设计任务书的要求，综合所学专业知识及《电力系统课程设计及设计参考资料》等书籍的相关内容，设计过程中完成了主变选择、电气主接线的拟定、短路计算、电气设备选择及校验、室内外配电装置设计、防雷保护及接地系统设计等主要工作。通过此设计论文，进一步领会我国电力工业建设的政策观念和经济观点，从而培养了我们对技术、经济方面的综合分析能力。
