M4819-100SB40-3.5轴流泳池泵设计 下载积分:50 资料编号: M4819

1.打开支付宝或者微信扫描二维码。
2.填写金额:50
3.添加备注,填写资料编号:
资料编号: M4819
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

作品包括:

Word版设计说明书1份

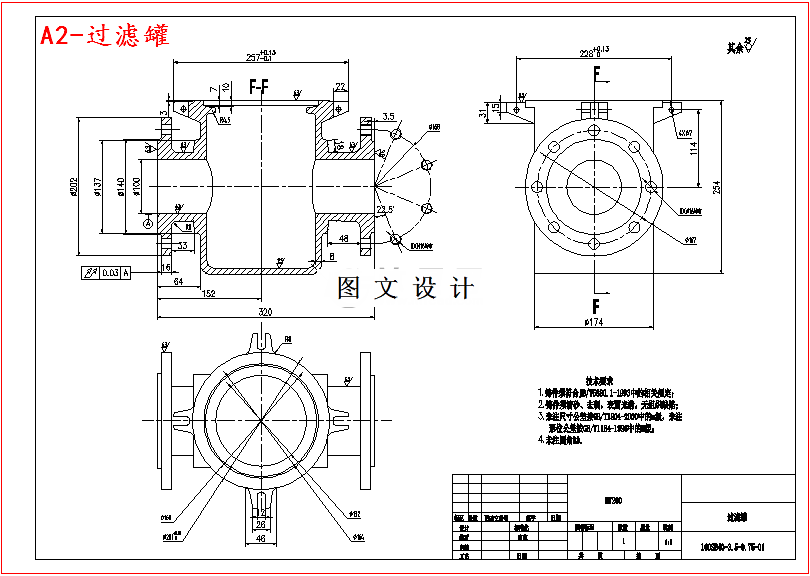

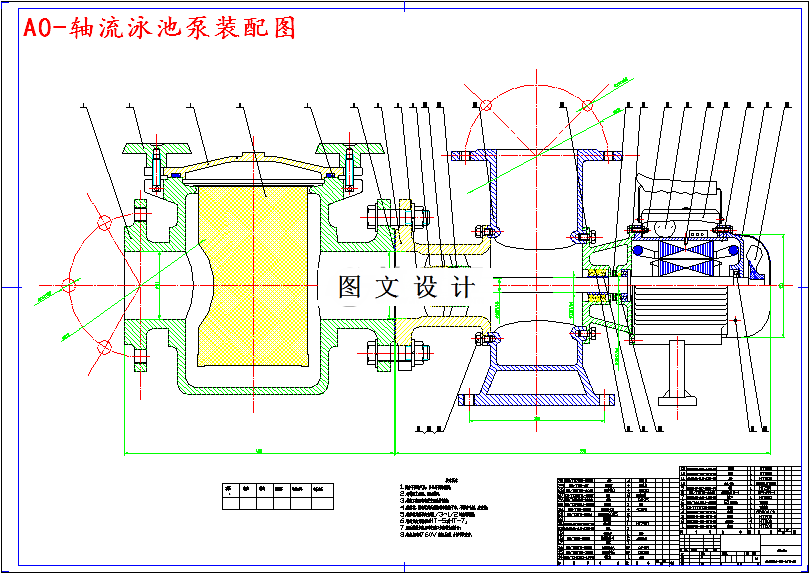

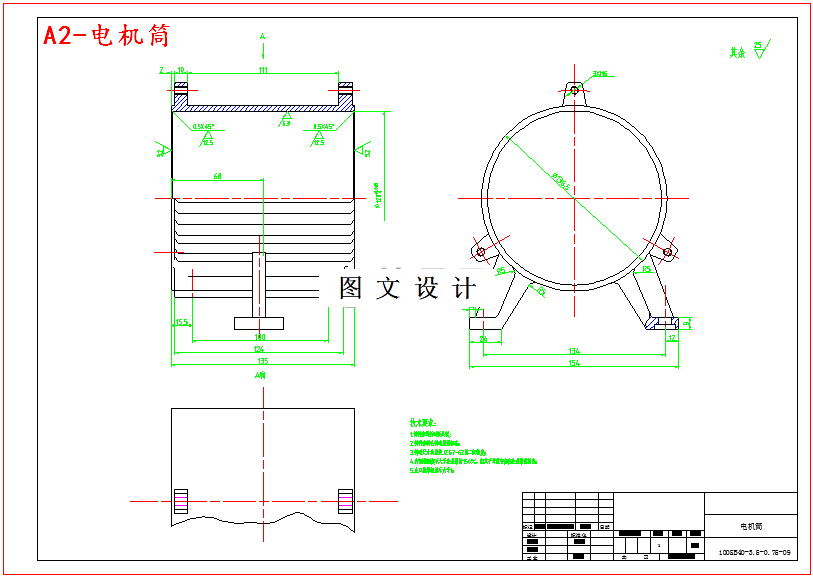

CAD版本图纸,共17张

摘要

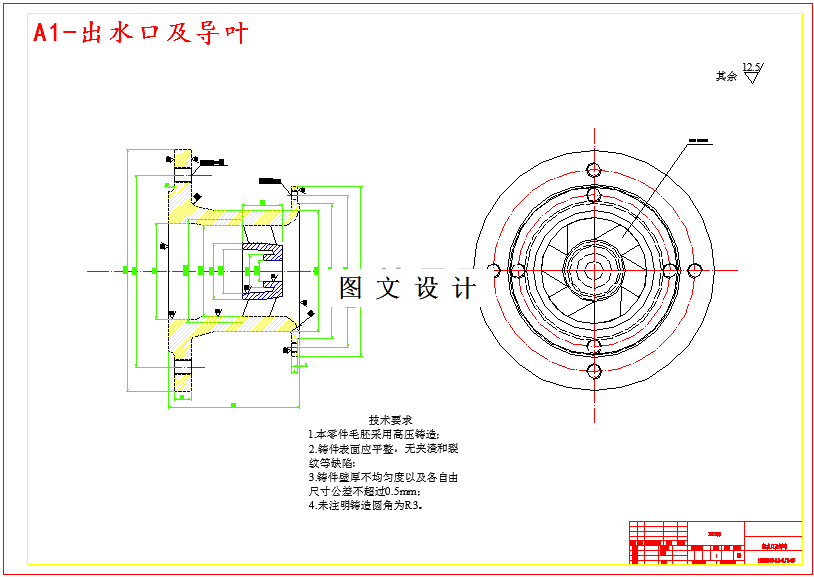

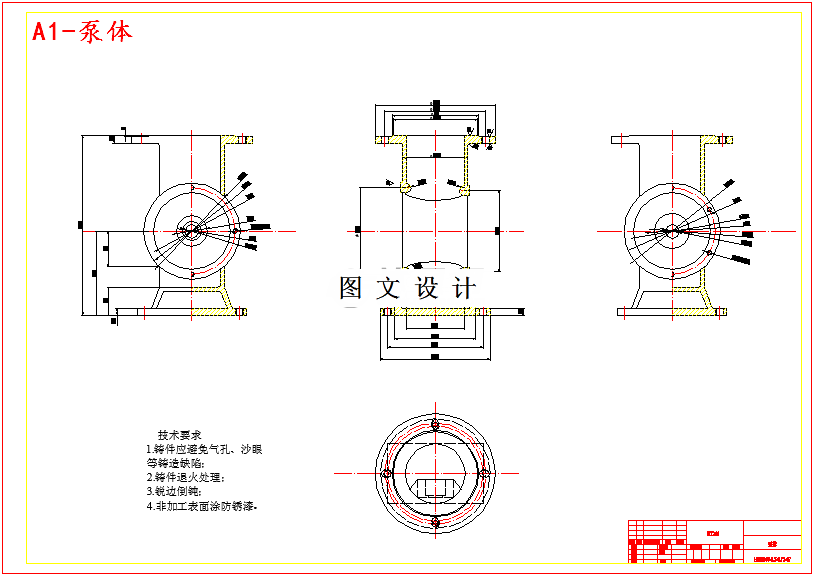

本次设计我所选的课题是100SB40-3.5-0.75轴流泳池泵设计,该游泳池泵是轴流泵的一种。轴流泵是叶片式泵的一种,液体的输送不是靠叶轮对液体产生的离心力推动,而是由叶轮叶片旋转产生的推力使液体沿泵轴方向流动。轴流泵主要由泵体、叶轮、导叶装置以及进出口管等组成。泵体形状呈圆筒形,叶轮固定在泵轴上,泵轴在泵体内有两个轴承支承,泵轴借顶部联轴器与电动机传动轴相连接。本次设计所需的数据,是通过给定的原型泵参数乘以相应的相似系数得到的。按照任务书给定的数据,应用相似理论计算得相似放缩比例,为了使变型后的数据方便设计及生产所以取放缩比例为0.10。在设计前,首先确定电机的输出轴直径、确定轴的最小直径、设计轴的形状和尺寸,然后进行强度校核,检验其是否设计合理。最后变型设计出叶轮、导叶、油室、连接座及泵盖等部件。其中最重要的部分是画出叶轮叶片和导叶叶片的木模图,参考数据都乘以相似系数0.10得到的。在零件设计完成后,分析各个部件之间的配合情况,最终经过校验确定合理的配合公差。
