M4823-22万吨年甲醇制二甲醚工艺精馏塔的设计 下载积分：50　资料编号： M4823

作品包括:

Word版设计说明书1份

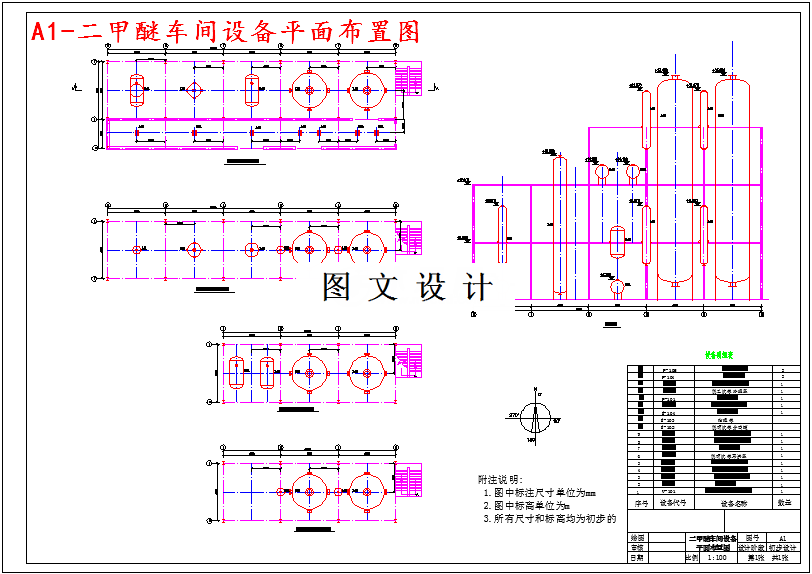

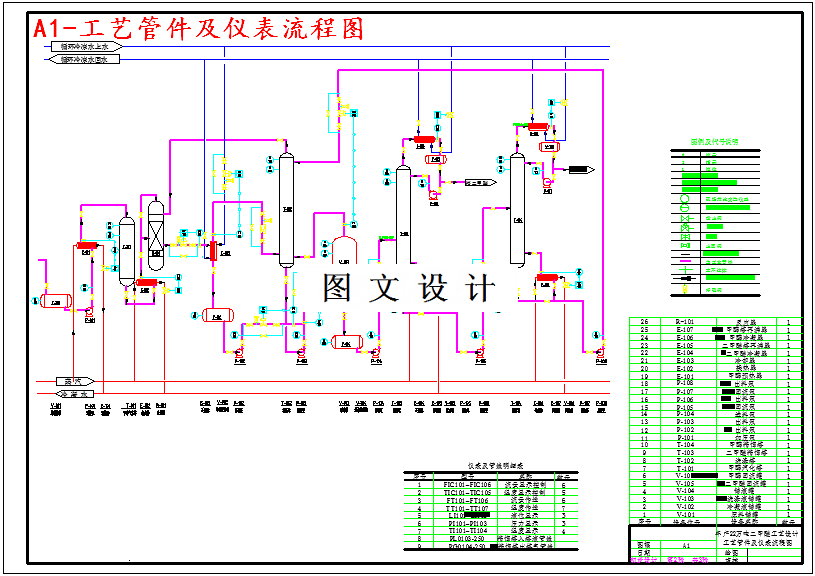

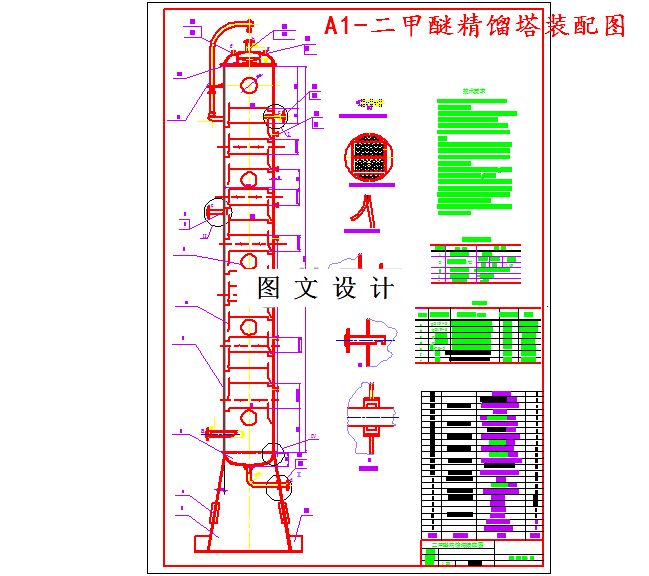

CAD版本图纸，共3张

摘要

甲醇制二甲醚生产工艺过程主要分为反应和精馏两大工段。 反应工段包括甲醇预热、汽化和甲醇脱水反应及粗甲醚收集。 原料甲醇经预热后在汽化塔内被汽化成甲醇蒸汽，甲醇蒸汽与反应产品进行热交换后升温到250～370℃进入反应器。甲醇蒸汽在催化剂和一定温度条件下进行分子间脱水反应。由于反应为放热反应，其放热使反应器自身温度和催化剂床层温度升高，故第二段催化剂床层温度用热气流中喷入温度较低的甲醇蒸汽的方法来调节，使反应温度在一定范围内进行。在操作温度下，甲醇不能完全转化，又伴有少量副反应产生，因此反应器出来的产品除二甲醚、甲醇、水外，还有少量的不凝气体，经换热器回收热量，水冷后进入粗甲醚储罐。粗甲醚贮罐中的不凝气体经气体冷却器冷却后进入洗涤塔，经精馏塔塔釜液洗涤吸收二甲醚后，不凝气体送燃气系统。
