M4824-20m预应力混凝土空心板梁设计 下载积分：50　资料编号： M4824

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

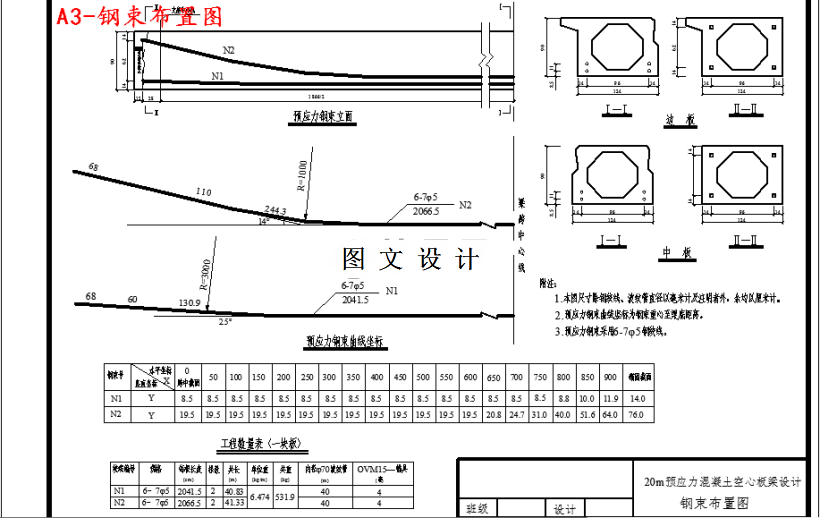

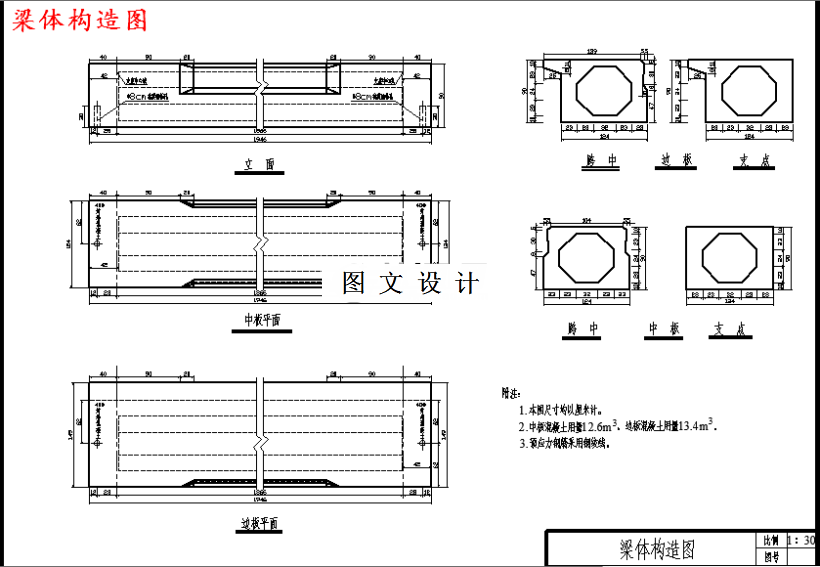

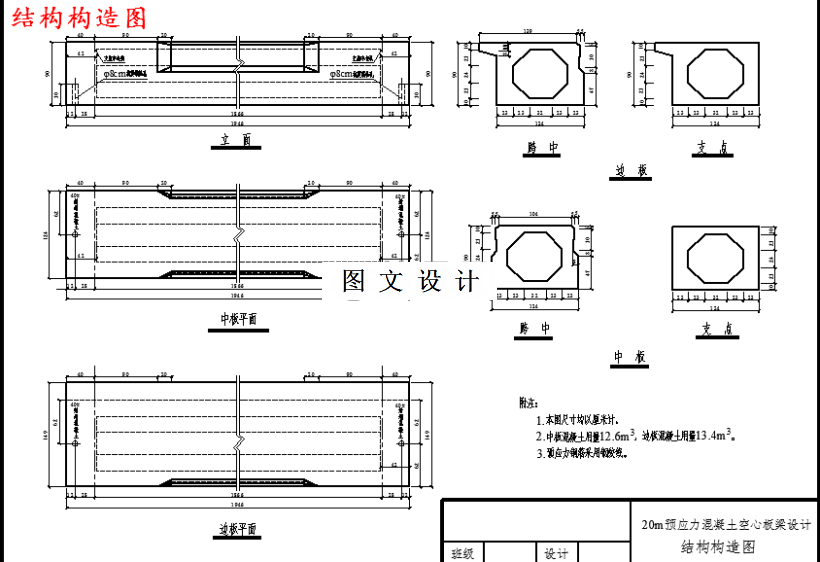

CAD版本图纸，共3张

摘要

根据XXXXXX大桥引桥的有关设计资料，完成了20m跨度的预应力混凝土简支空心板梁桥的设计计算。空心板梁高为90cm，中板宽124cm，边板宽150cm。永久作用包括一期恒载和二期恒载，可变作用分别按两车道和四车道来求最大横向分布系数，跨中截面和四分点截面用铰接板法求荷载横向分布系数，支点处用杠杆原理求荷载横向分布系数。预应力钢筋采用钢绞线，每束按6根布置，按抗裂条件估算后取4束，控制应力取为1302MPa。验算内容包括跨中抗弯承载力和支点抗剪承载力验算，正截面和斜截面抗裂验算，应力和变形验算，在进行各项验算时，将空心板梁等效为工字型梁。经过计算，各项验算内容都符合规范要求。
