M4899-NKG150-450化工离心泵设计 下载积分：50　资料编号： M4899

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

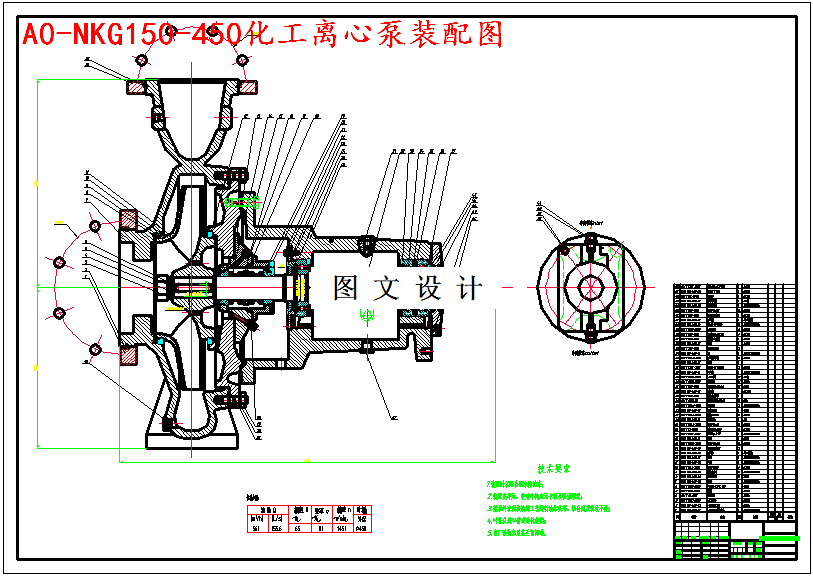

CAD版本图纸，共8张

摘要

该类型泵主要由泵体、泵盖、叶轮、轴、密封环等组成。泵的壳体构成泵的工作室。叶轮、轴和滚动轴承等为泵的转动部件，轴承部件支撑着泵的转子部件，滚动轴承承受泵的径向力和轴向力。轴封为机械密封。从电动机方向看，泵为顺时针方向旋转。设计依据： 流量Q（m3/h）： 560 扬程H（m）： 65 转速n(r/min)： 1450 效率η（%）： 80%
