M4918-微型自动金相切割机设计 下载积分：50　资料编号： M4918

作品包括:

Word版设计说明书1份

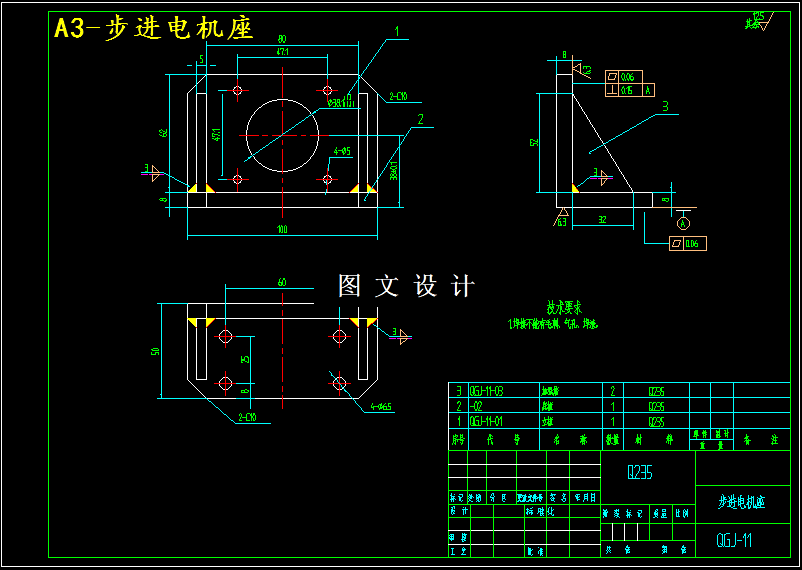

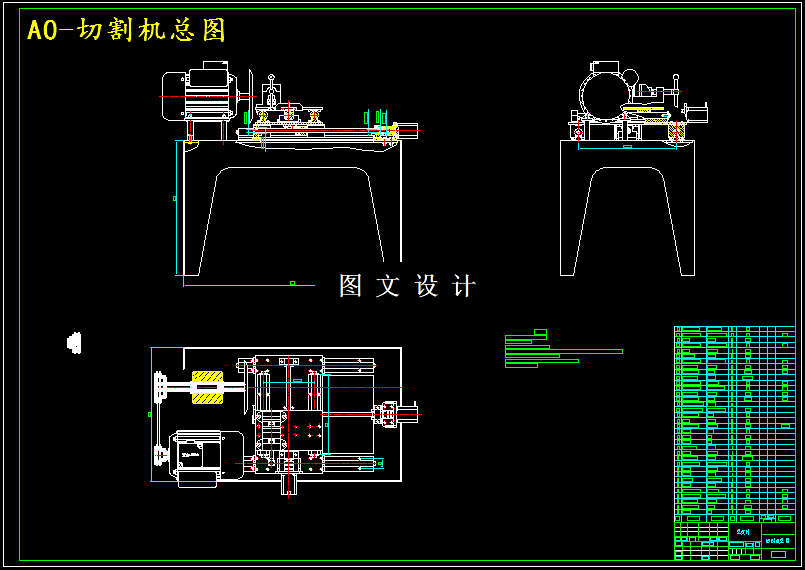

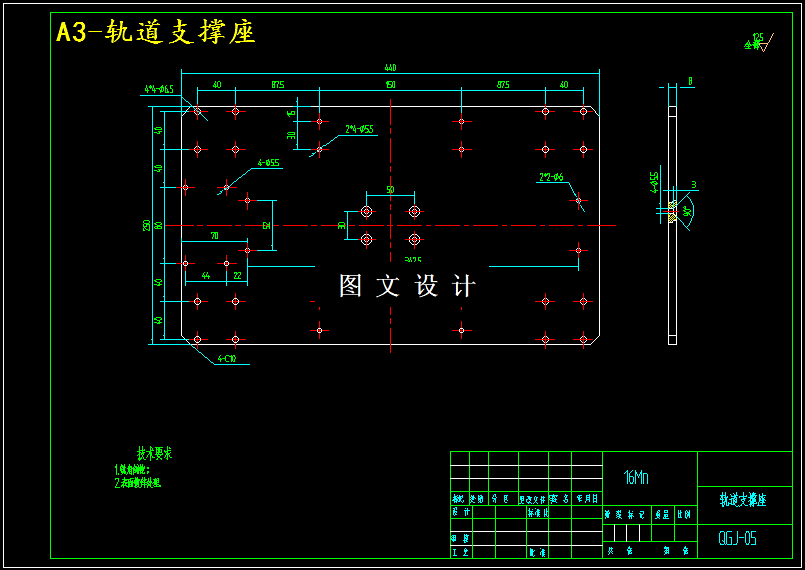

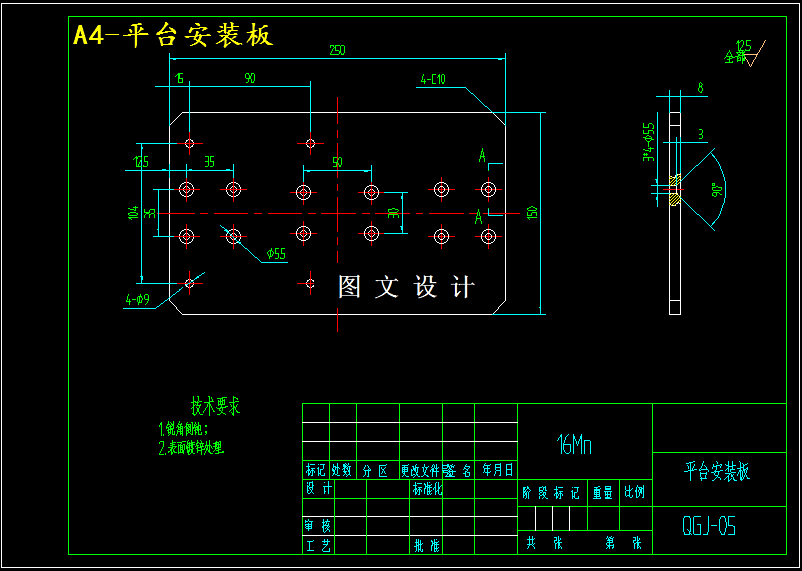

CAD版本图纸，共8张

摘要

金相试样切割机主要特点：本切割机的切割砂轮直接固定在与电动机的轴同轴线相连接的轴上，利用导轨的横向和纵向的移动来切割固定在钳口中的试样 电动机固定在底座上，轴套套在电动机的轴上，砂轮片由螺母和轴肩加以固定。加紧装置固定在导轨上滑板，可沿纵向移动的，由手柄的转动来移动钳口把试样夹紧在钳座中，当转动手柄时，就可以进行试样切割了。机器工作时，由罩壳将砂轮片等档住，以防冷却液飞溅和砂轮片碎裂时飞出伤人。
