M4920-日用陶瓷全自动生产线洗边修边系统结构设计[含Proe三维图] 下载积分：100　资料编号： M4920

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

CAD版本图纸，共20张

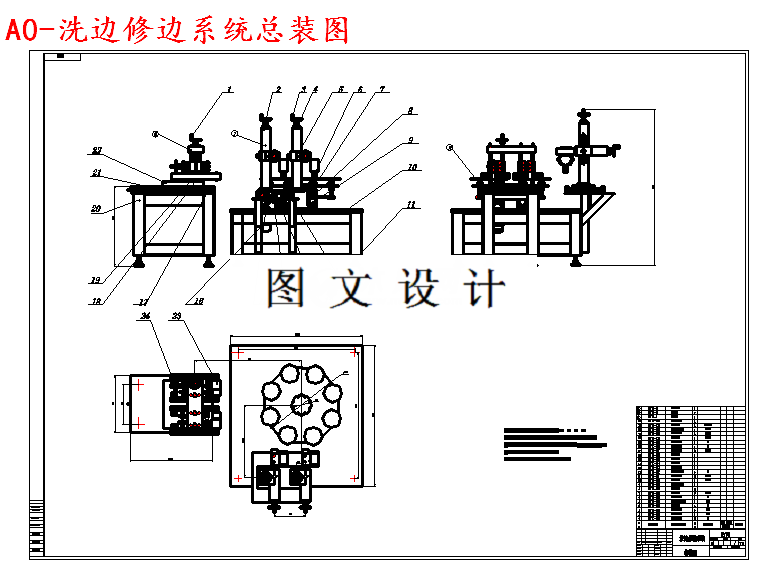

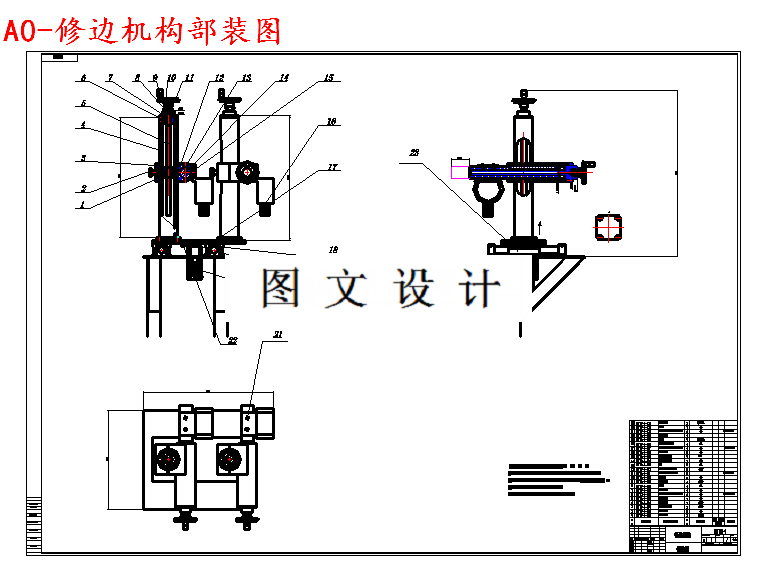

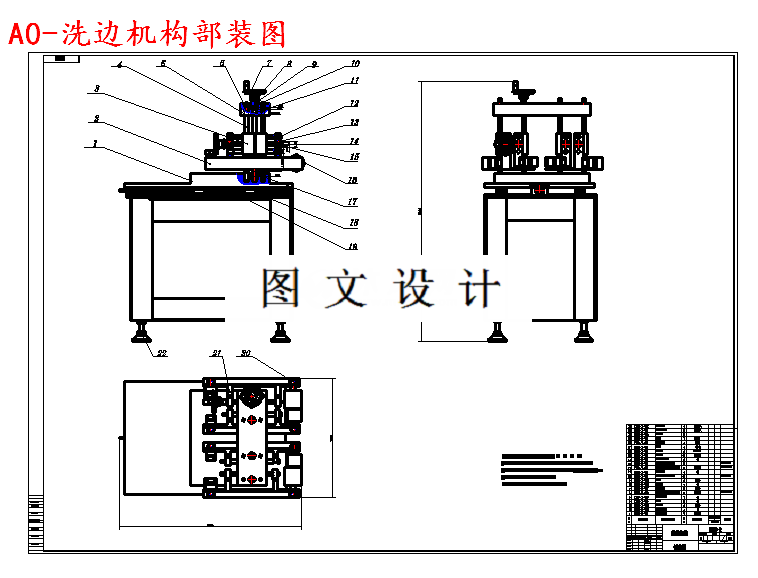

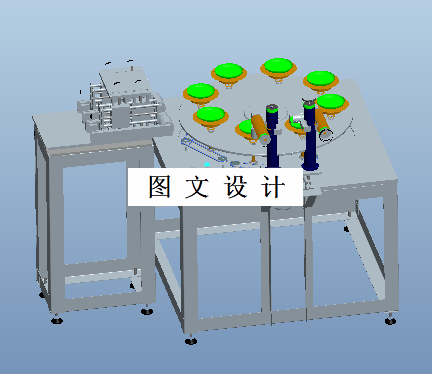

Proe三维图一套

摘要

自动洗边修边系统是日用陶瓷全自动生产线的一个重要组成部分，它是对之前的工序起着修饰与完善的工作，从而能使陶瓷体的边角变得更加的光滑与匀称，能很好地提高产品的品质。日用陶瓷的生产工序繁多，传统手工结合机械加工，生产手段简陋，工作效率低。特别是在传统的手工洗边修边工序需要大量的劳动力，工作效率低。而且生产手段简陋，产品品质不高，手工修出的陶瓷件的边角容易出现缺陷，这样就不仅影响陶瓷整体的美观，还容易对使用者造成安全的隐患。 通过参考多种机构的运动形式，设计了日用陶瓷的修边和洗边的工作流程：陶瓷体通过转运机构进料后到达主机构——大转盘上，并通过吸附机构吸定位，大转盘采用四工位八工件的结构形式，每个工位呈90度分布。当光电感应器感应到陶瓷体已经在大转盘上定位后，电机开始带动大转盘转动并转过90°到达第二工位——修边，修边完成后大转盘继续旋转90°到达第三工位——洗边，洗边结束后，大转盘继续旋转90°到达第四工位——出料，并由专门的转运机构转运出大转盘。每个工位都有两个工件同时进行加工，从而提高了效率。 在设计过程中，先布置好各部件与大转盘之间的位置关系，通过PROE5.0三维建模对大转盘、洗边机构、修边机构进行设计详细设计，特别是针对洗边修边机构的手然后再用，我所采用的技术和方法是：先设计各个机构、关键部分最后根据整体结构的特性以及资料，确定各主要结构的设计及进一步的优化。
