M4922-公交车新型投币箱产品设计 下载积分：50　资料编号： M4922

作品包括:

Word版设计说明书1份

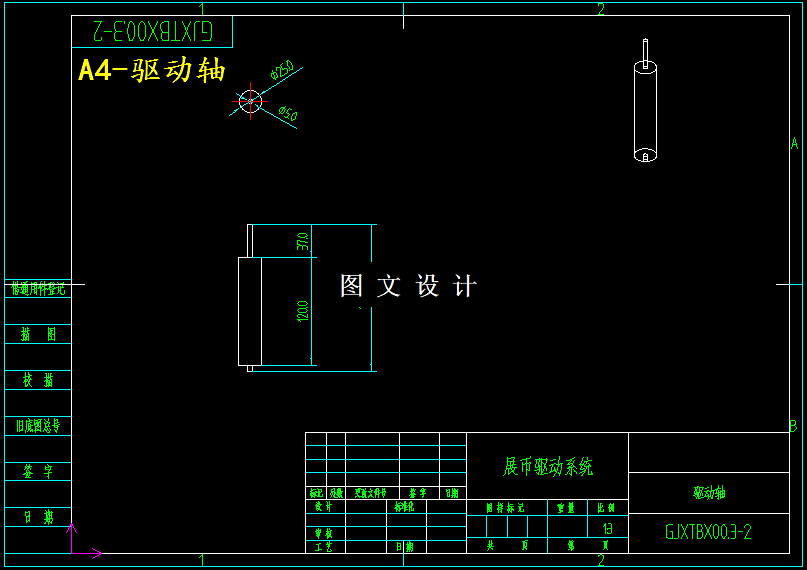

CAD版本图纸，共5张

摘要

公交车新型投币箱是原有投币箱的改良版，具有钱币自动分类整理收集功能，主要应用于公交车。应用机械原理、光电感应原理，投币时将钱币伸进带有三轴滚纸系统的进币口，牵引轴就会将钱币卷入，再对其伸展压平。同时红外检测探头计数，通过LED屏显示投入纸币的张数，纸币通过滑道整齐的进入收纳箱，收纳箱上下分别装有偏心轮和振动电机。同时新增设了硬币投入口和大面额纸币入口。新型投币箱采用长方体形，外壳使用亚克力板，除了一元纸币入口外，新增设了硬币入口、五元十元等略大额纸币入口、LED金额计数显示等，内设三对橡胶皮牵引轴、滑道，多个不同币值的硬币收纳箱，装红外传感器探头用于计数，控制板用于控制驱动，同时增加LED数字显示屏，用于计数。采用12V直流电源供电。
