M4935-转位转轴机加工钻径向孔φ2夹具设计[含SW三维图] 下载积分：50　资料编号： M4935

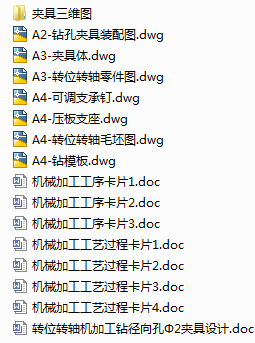

作品包括:

Word版设计说明书1份

工序卡一份

工艺过程卡一份

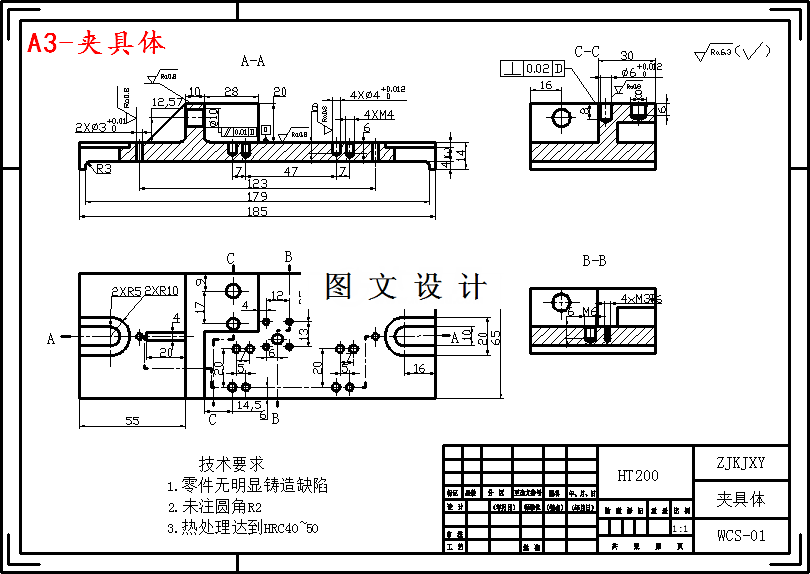

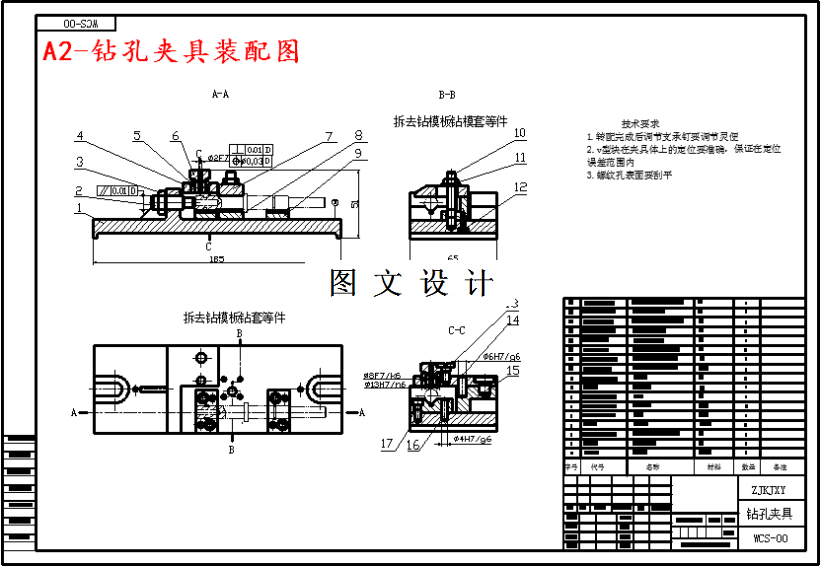

CAD版本图纸，共7张

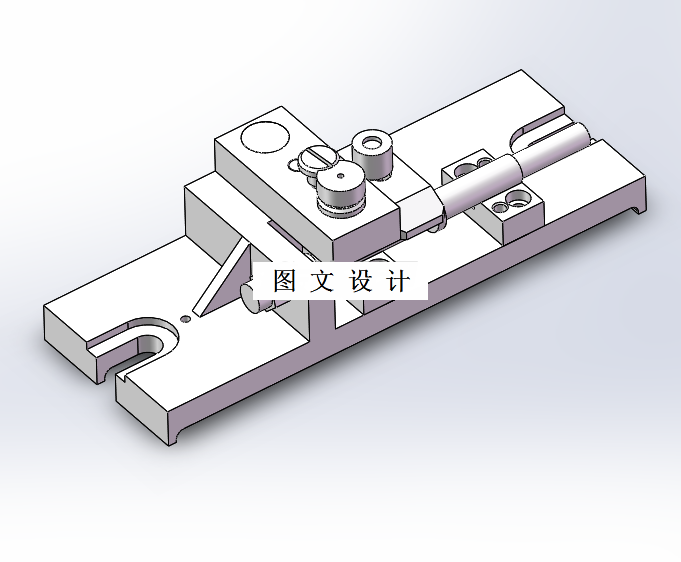

SW三维图一套

摘要

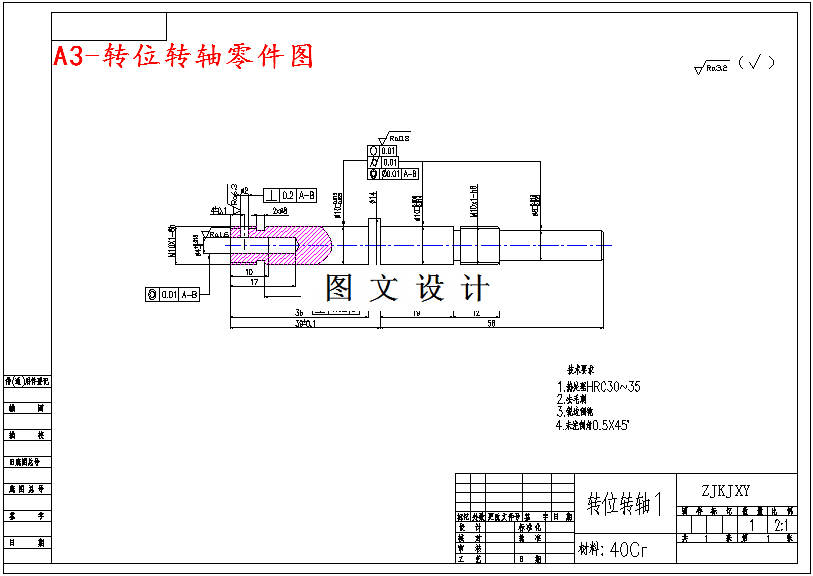

转位转轴零件图。该零件为螺纹轴，通过螺旋副连接两零件，所以要有一定的强度、刚度和韧性。为了提高劳动生产率，保证加工质量，降低劳动强度，需要设计专用夹具，本零件要求设计第六道工序中钻径向孔Φ2的钻床夹具。 本工序的加工要求为：孔径Φ2mm，表面粗糙度为6.3um，与轴左端面距离为40.1mm，径向深度则是与已加工的轴向孔Φ4mm相通，与公共轴线垂直度要求为0.2mm，总体来说精度要求较低。
