M4940-异型材液压翻面机械设计与分析 下载积分：50　资料编号： M4940

作品包括:

Word版设计说明书1份

PPT答辩一份

外文翻译一份

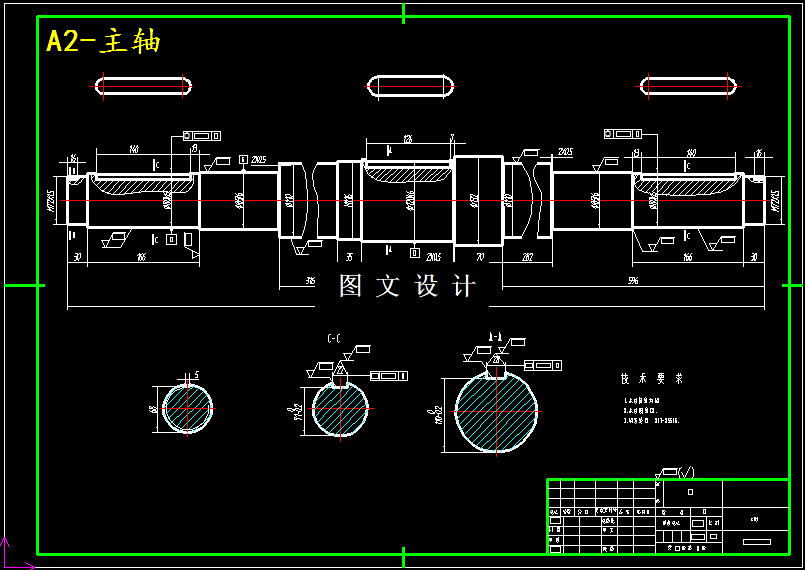

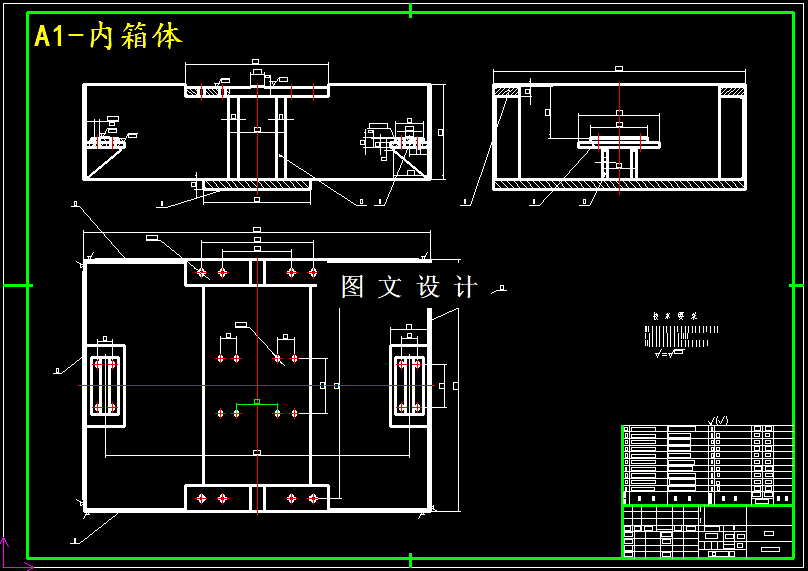

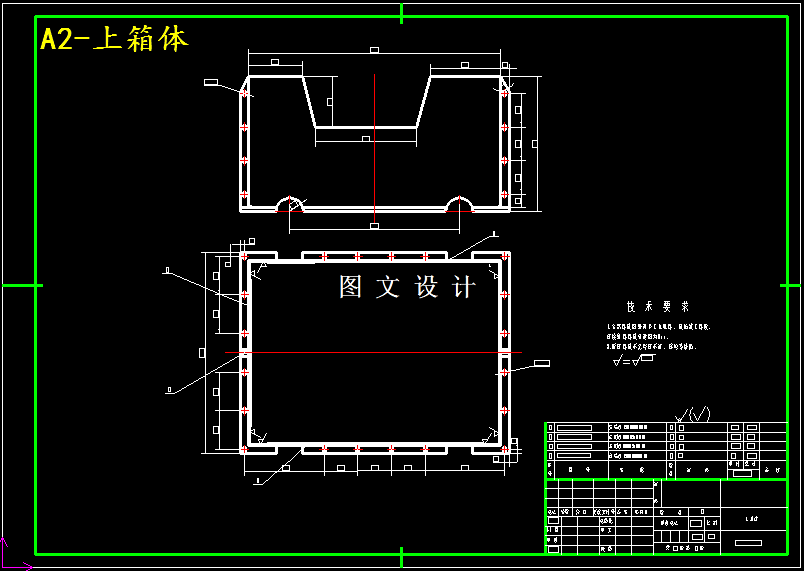

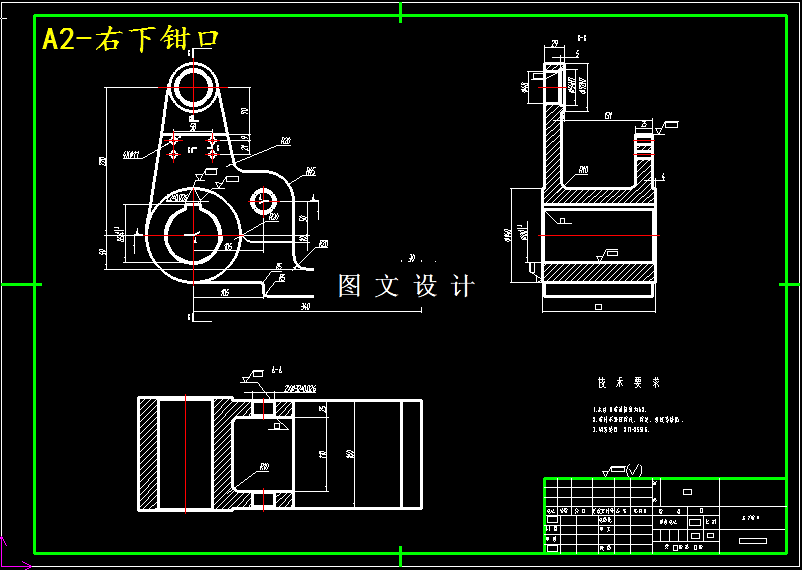

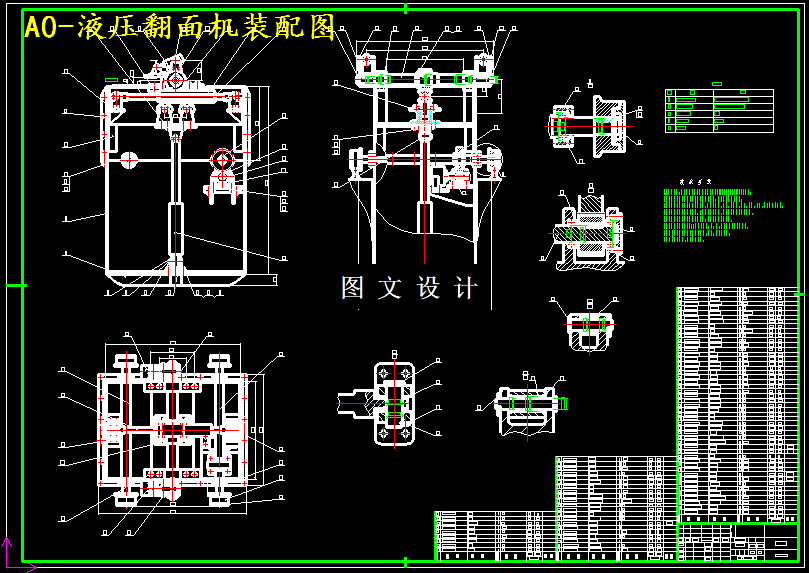

CAD版本图纸，共24张

摘要

本设计从翻面机的历史发展以及市场的需要出发,对异型材翻面机各机构进行优化设计。首先确定出翻面机的总体设计方案，并对翻面机主要性能参数的计算，设计出主要的零部件。再运用三维软件，完成对异型材翻面机整体的结构设计，从而完成翻面机的机械结构设计。最后通过翻面机的动作，设计液压系统原理图，完成液压元器件选型。使改进后的液压式异型材翻面机，提高工作的安全性和可靠性，达到设计要求。设计参数：在本课题中，设计的机构用于对型材进行翻转。根据设计任务要求，工件最大质量达到1200kg,工件长度在12m左右；产品的最大厚度160mm，需要翻转角度为180°，夹持下钳口低于轨道水平面10-15mm，行走轮间距1435mm，行走轨道宽度1130mm，工作效率为8s完成一次产品翻面操作。并且当升降油缸全出程后，夹持的下钳口需要低于生产线轨道水平面10-15mm。由这些技术参数从而得出机构主要尺寸。
