M4950-旋转式四料垛自动开垛机总体设计 下载积分：50　资料编号： M4950

作品包括:

Word版设计说明书1份

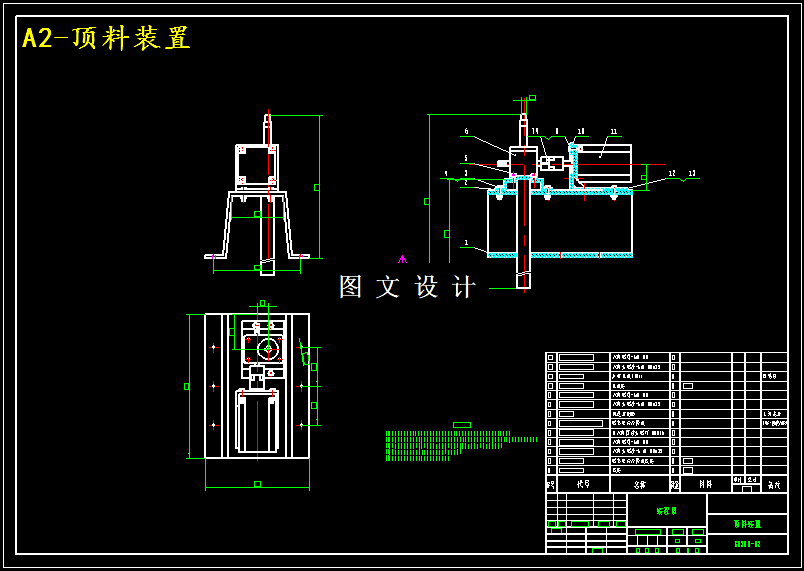

CAD版本图纸，共19张

摘要

本设计一种旋转式四料垛自动开垛机，它主要是用于快速、安全的分离板料，并且将分开的板料准确地搬运到预定的位置，等待进入压力机或其它的生产线。主要技术包括料垛的旋转与定位，板料顶起，板料抓取，板料的提升与送进。送料节拍为每分钟10到30件，最大提升高度为150mm，最大送进距离为800mm，重复送料精度为0.2mm。顶料系统采用蜗轮丝杆升降机与步进电机实现。料垛旋转的动力由伺服电机加行星减速器提供。板料的提升采用电缸加伺服电机系统实现。板料的送进采用直线运动系统实现。抓料采用真空吸盘。具有料垛定位精确，送料节拍准确，节拍调节方便，送料精度高，送料稳定性强，维护方便等优点。
