M4955-铁路清砟机主体设计[含三维图] 下载积分：100　资料编号： M4955

作品包括:

Word版设计说明书1份

开题报告一份

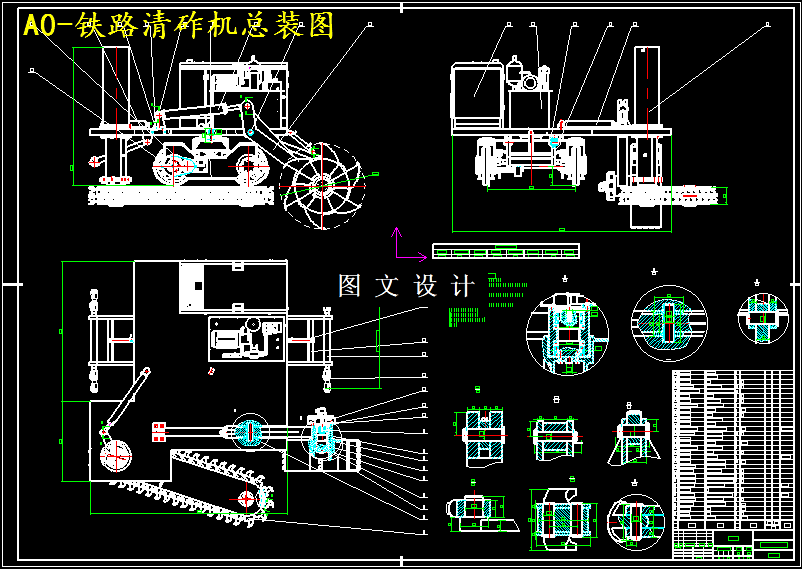

CAD版本图纸，共7张

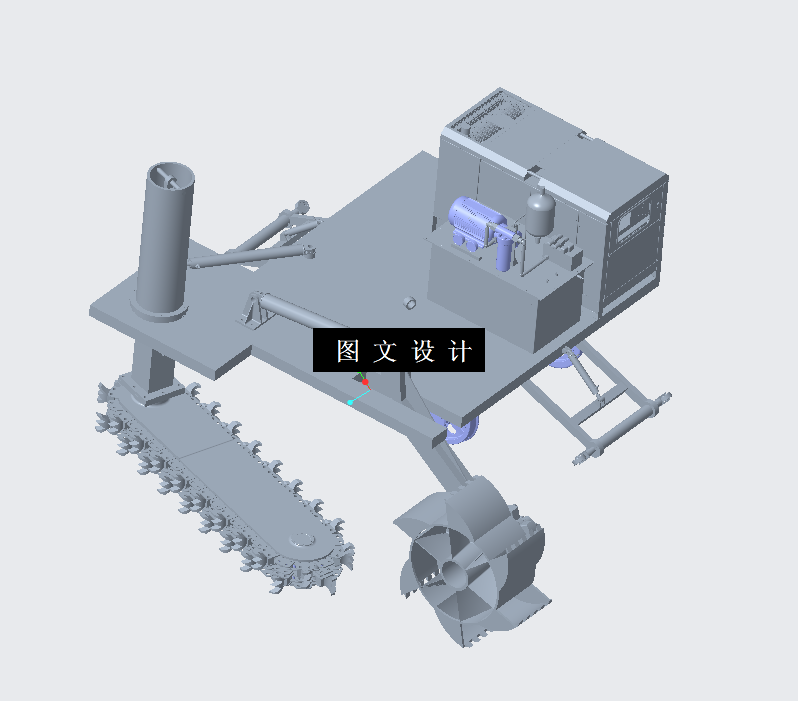

三维图一份

摘要

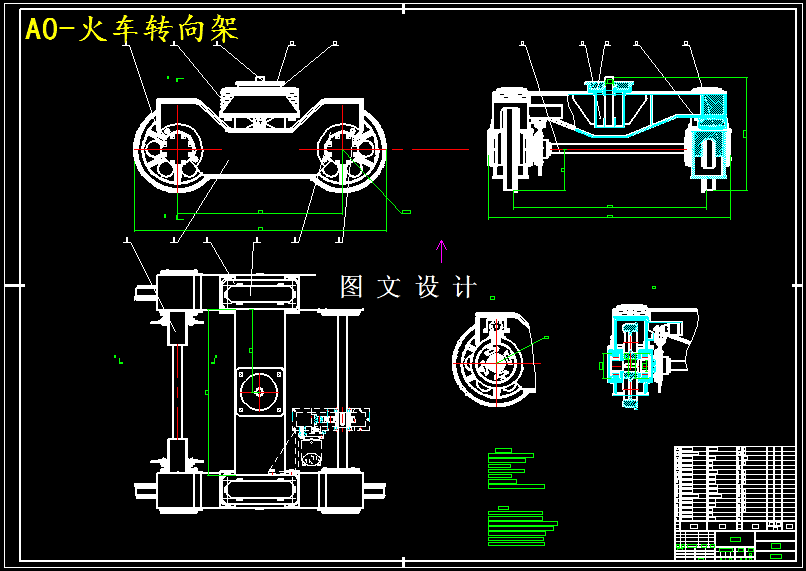

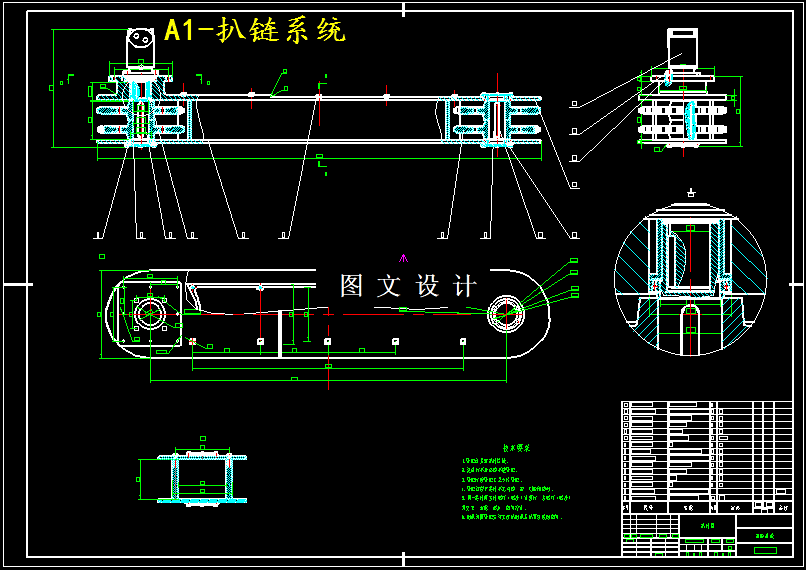

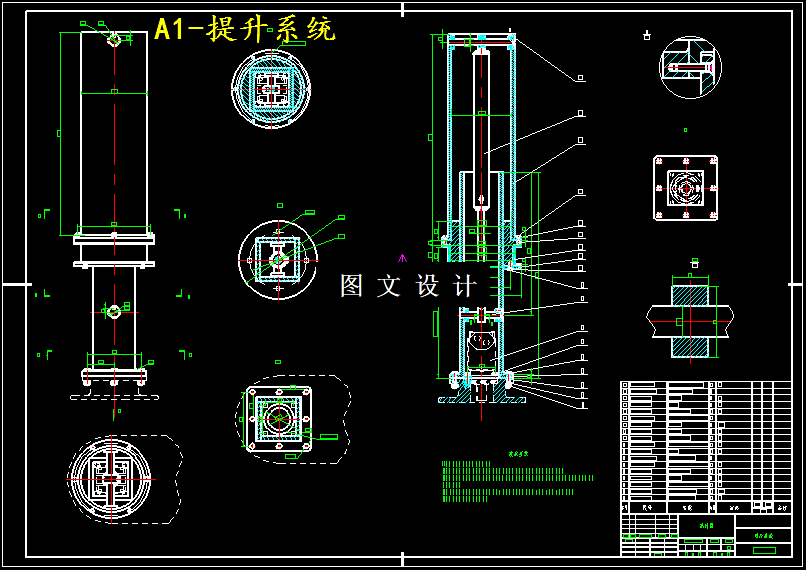

铁路清砟机以柴油电机作为主要能源和液压系统作为驱动的主要动力输出，能够实现精确定位满足大功率长时间的工作要求。本设备以火车转向架作为行走装置的底盘，可以灵活地行走在轨道上。由于特殊的结构设计，使清砟机可以轻松地实现狭小地带的道砟清理工作，可以减轻工人劳动强度，节省道路养护成本。铁路道砟清理机由具有挖掘机构、挖掘扒链、升降机构、行走系统、操作系统、动力系统六部分组成，各成系统。其特征在于该清理机的挖掘机构和扒链机构是用液压系统作为动力驱动的。以火车转向架作为支撑平台，不仅能够承载所有零部件的重量还可以实现在铁轨上的行走。右侧挖掘斗轮工作时的挖掘深度是由液压缸和连杆组成的系统控制的，斗轮旋转挖掘出深沟并排开道砟。挖掘扒链在提升液压缸和旋转台的共同作用下清理铁轨枕木下的碎石。行走动作的实现主要驱动装置为轮对提供扭转力靠轮对和铁轨之间的摩擦在轨枕两端的轨道上滚动。
