M4963-四轴钻床分析与设计 下载积分：50　资料编号： M4963

作品包括:

Word版设计说明书1份

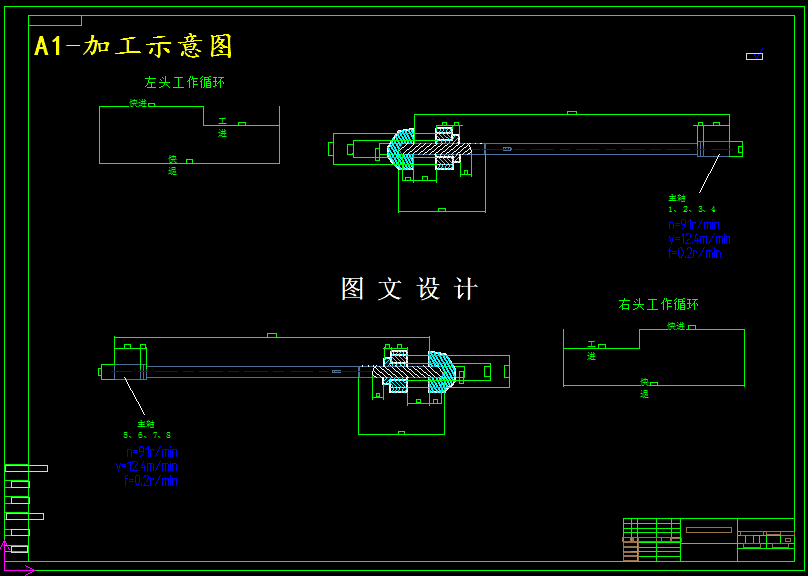

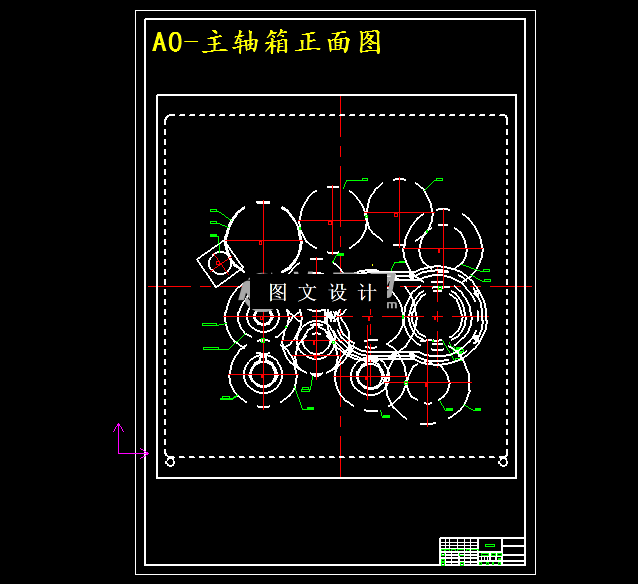

CAD版本图纸，共8张

摘要

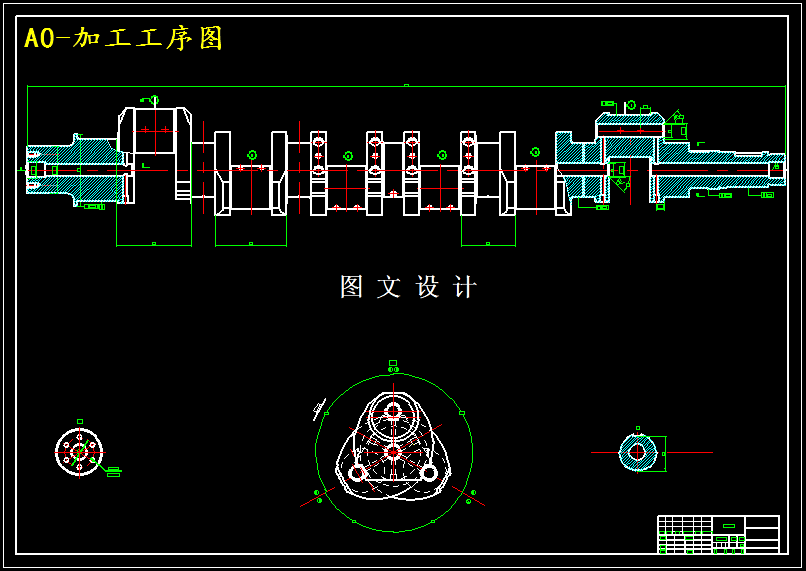

四轴钻床此到工序主要完成的工艺内容为镗曲轴的中心孔和安装连杆部位的孔，加工时需要保证四个孔中心线的平行度以及与端面的垂直度、中心孔和主轴中心线的同轴度……此道工序需要限制的自由度为X轴方向的移动和转动，Y轴方向的移动和转动，绕Z轴的转动，故采用的定位方案为V型块和两顶尖组合，同时由于曲轴轴向尺寸较大且质量较大故需要采用支撑装置，夹紧采用螺旋夹紧。加工过程中曲轴固定不动吧，铰刀做旋转运动进行加工，四个镗刀采用同一参数工作。
