M4984-曲面滚子轴承CARB设计 下载积分：50　资料编号： M4984

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

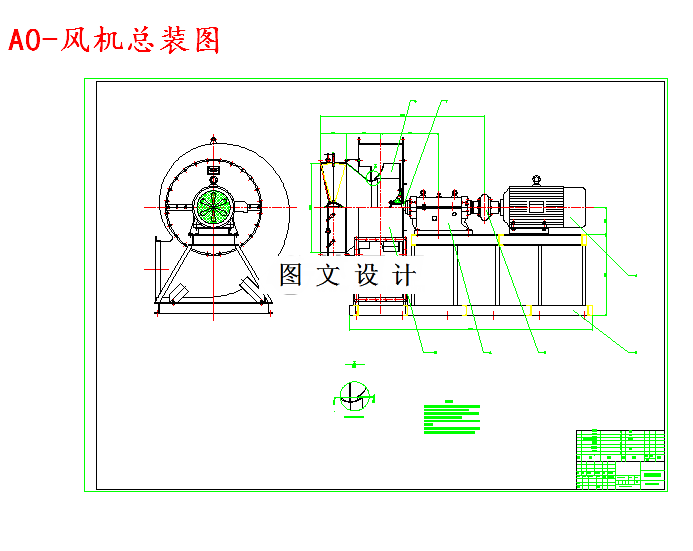

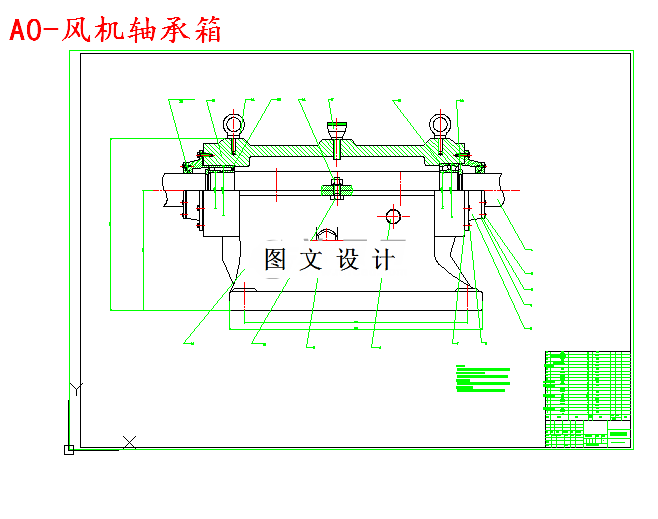

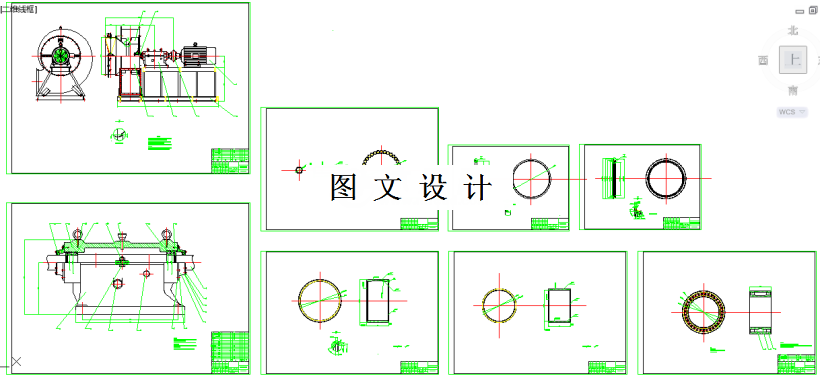

CAD版本图纸，共8张

摘要

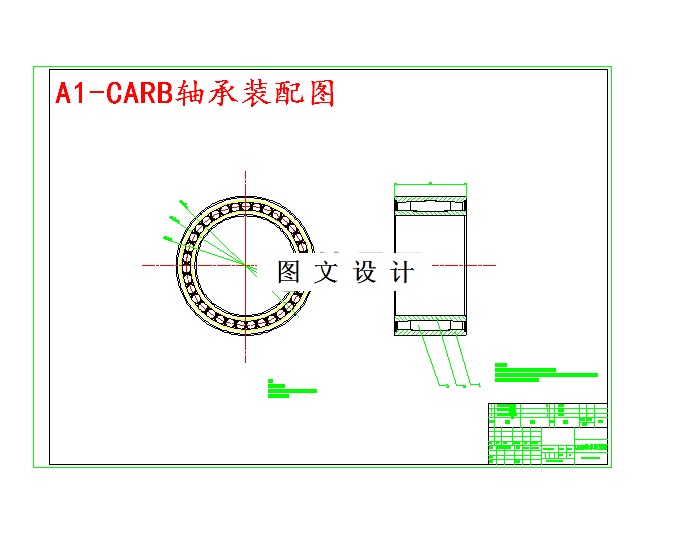

曲面滚子轴承CARB（紧凑调心滚子轴承，圆环滚子轴承，英文全称Compact Aligning Roller Bearing），是由SKF（瑞典）公司近些年研制推出的专利型全新轴承，CARB轴承集合了三类轴承的长处，改变了轴承方向的发展趋势。 CARB轴承汇合了三种现有比较成熟的经典滚动轴承的主要特征：（1）CARB轴承具备像球面滚子轴承（调心滚子轴承）同样自动调心的特点；（2）：具备短圆柱滚动轴承的轴向位移特征；（3）具备滚针轴承一样的紧凑式结构。CARB轴承的出现不仅仅可以缩小机器的尺寸、使机器的使用成本减少、使机器的重量减少，并且能升高机器的可靠性、降低维修费用、提高机器应用性能。 由于CARB轴承的结构和调心滚子轴承十分相似，所以本次的设计设计思路主要参考调心滚子轴承的设计方式，根据CARB轴承的结构特性和应用场景，结合SKF官方的设计技术参数标准进行设计。本次设计主要经过对C6915曲面滚子轴承的尺寸、密封圈、密封圈锁圈、套圈和滚动体的制作工艺进行设计，并通过对内圈的力学分析等方面的研究，得到尽可能详细的完整设计。最重要的一章是第二章，通过对CARB轴承尺寸和众多参数的设计，完成了对C6915轴承的图纸绘制。
