M4994-发动机缸盖连接螺栓装配自动检查装置设计 下载积分：50　资料编号： M4994

作品包括:

Word版设计说明书1份

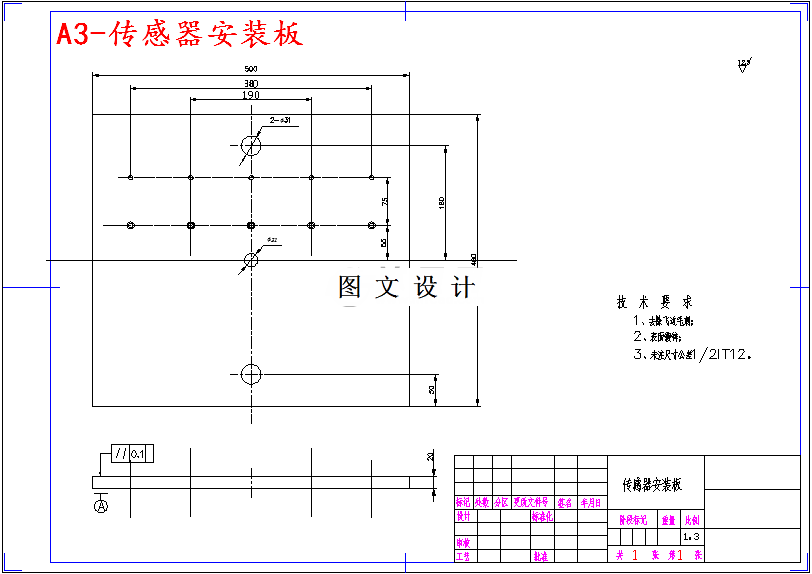

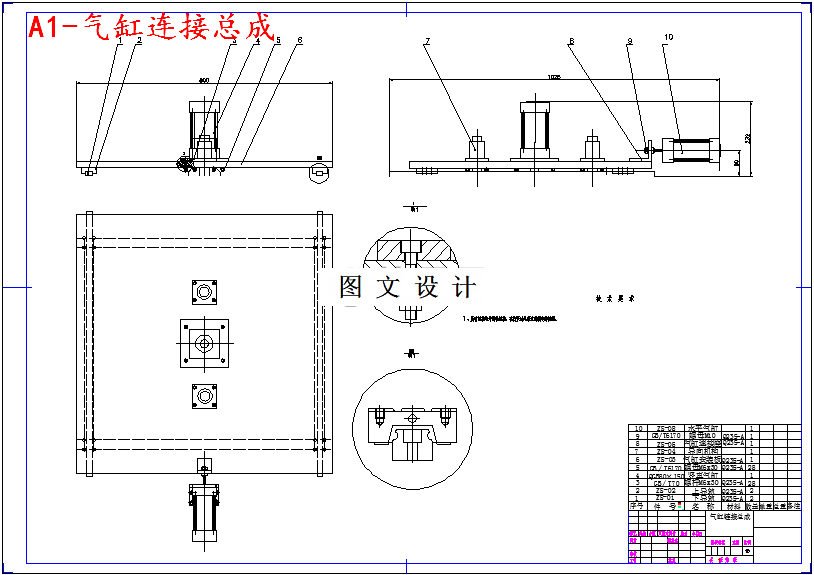

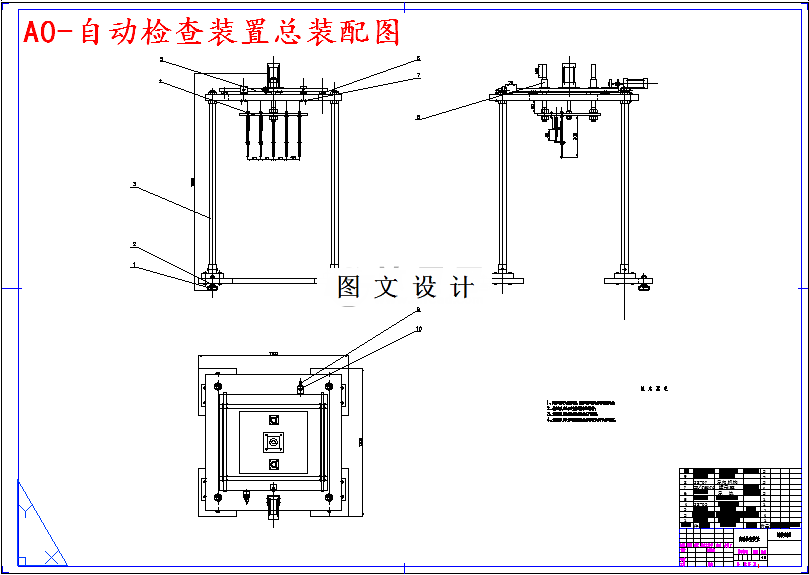

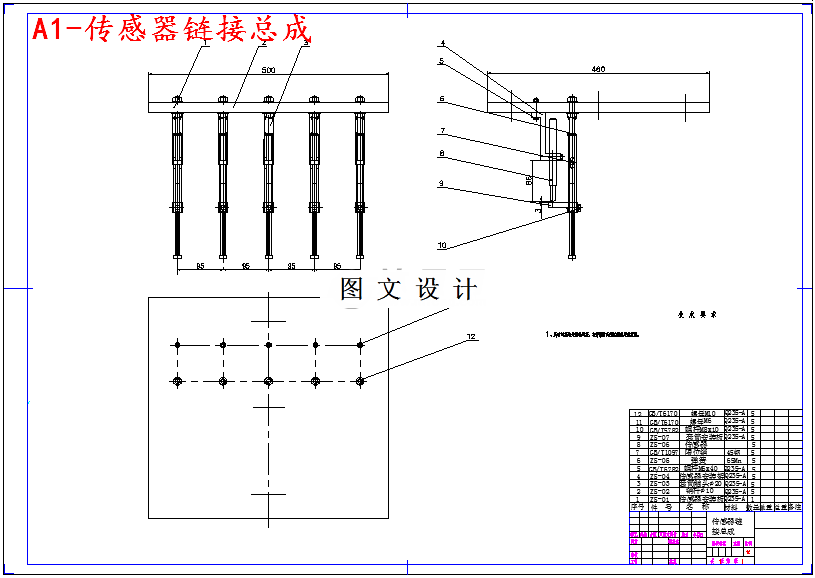

CAD版本图纸，共7张

摘要

汽车发动机缸盖连接螺栓装配质量检查装置设计本设计主要阐述了汽车发动机的状况，结合发动机的过程与检验方法，系统的分析了发动机缸盖的各个部分的装配与检查。根据情况确定装配和检验过程的基准、生产用量和工时定额，在此基础上，建立最终装配和检测生产线。根据国内现有生产条件和生产水平制定装配和检测的工艺规格。汽车发动机缸盖连接螺栓检查装置设计主要是在汽车发动机缸盖螺栓（包括垫圈）被装入后，检查每个螺栓孔处，是否漏装、重装等质量问题。并且完成该装置的部件图、零件图设计。发动机缸盖连接螺栓检查装置的设计生产线节拍为60秒，检查过程为全自动，免去了人工检查时易疲劳，检查不到位的问题。并且减少事故的发生。即提高了准确性又提高了检查效率,从而节约了劳动效率。此次设计主要是检查螺栓是否安装正确。本设计是针对汽车发动机缸盖连接螺栓装配质量的检查设计，在发动机的缸盖两侧共有十个螺栓孔，本次设计主要是检查连接螺栓装配质量，生产线节拍为60秒，鉴于螺栓安装会有五种错误，综合五种错误，把垫片与螺栓设计为一体，从而免去了分类五种错误的烦恼，正确安装为带有螺母。文中主要是针对汽车发动机缸盖在设计生产中连接螺栓的装配质量的检查装置设计。着重介绍了该检查装置的检查机构，传动装置，整体机架和平衡结构并进行理论分析。
