M5004-南疆果园有机肥施肥机的设计[含SW三维图] 下载积分：100　资料编号： M5004

作品包括:

Word版设计说明书1份

任务书一份

PPT答辩一份

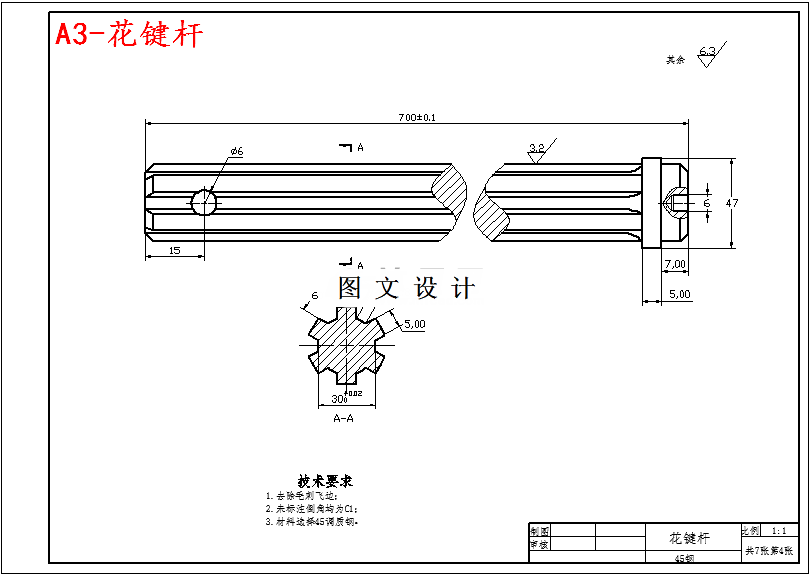

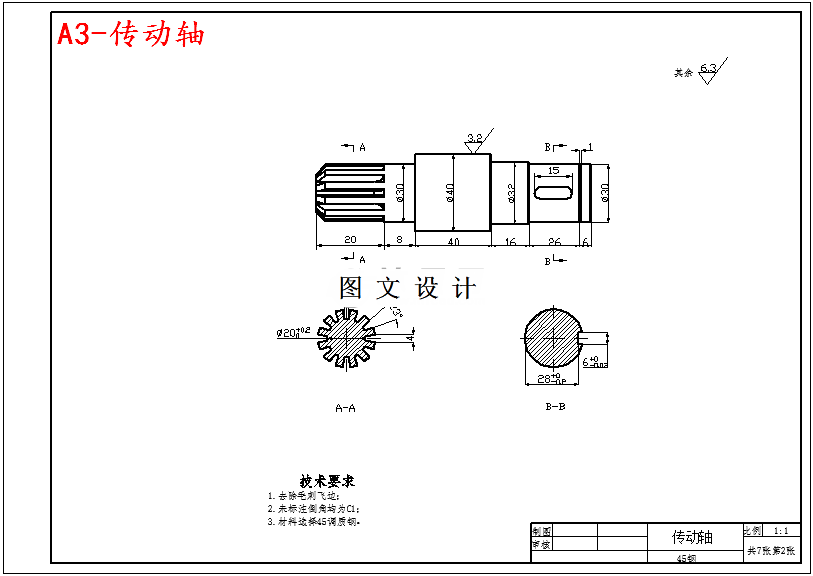

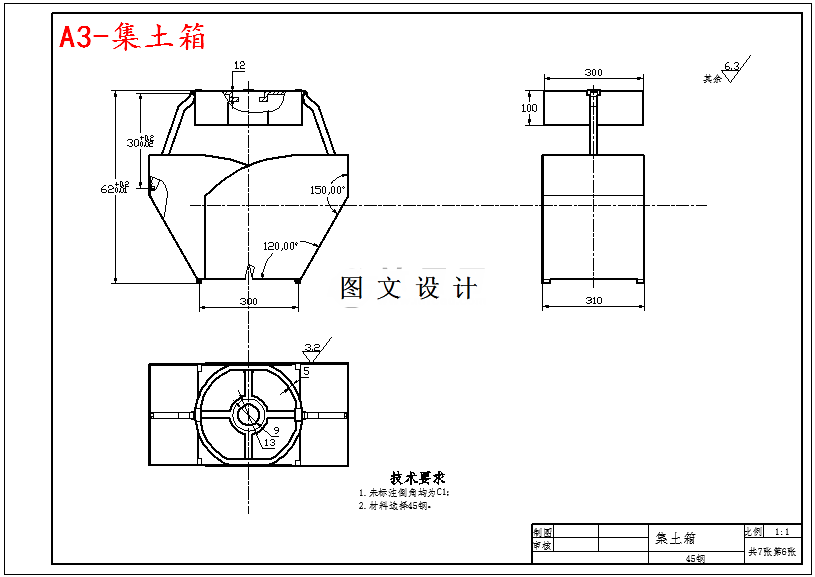

CAD版本图纸，共7张

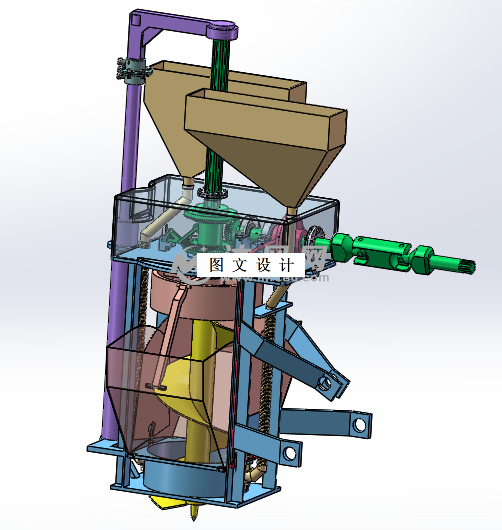

SW三维图一套

摘要

果树有机肥施肥机的结构由机架、传动系统、离合装置、集土装置、施肥装置、升降装置等组成。通过锥齿轮啮合将拖拉机输出轴的横向传动变为纵向传动，并改变其转速。控制升降装置中纵向安装的液压柱的伸缩使钻头产生上下移动，并带动连接在钻头顶部的挡土圆筒，使连接在挡土圆筒上的集土箱呈扇形结构张开或合拢，当钻头下降时集土箱张开集土。在钻头降到底部时触碰到装在底部的施肥开关（也是离合开关）使之打开，在施肥过程中，动力传动因离合器打开而停止，将锥齿轮换齿啮合改变钻头转向，施肥完毕后，开关关闭，钻头被提起反转上升，再次带动集土箱使之合拢完成覆土。将挖穴、集土、施肥、覆土一气呵成。
