M5018-履带式拖拉机变速器改进设计 下载积分：50　资料编号： M5018

作品包括:

Word版设计说明书1份

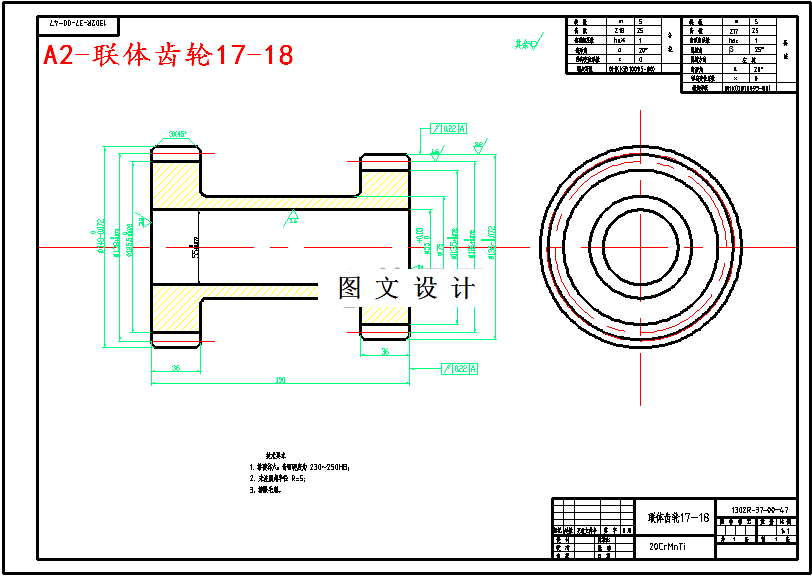

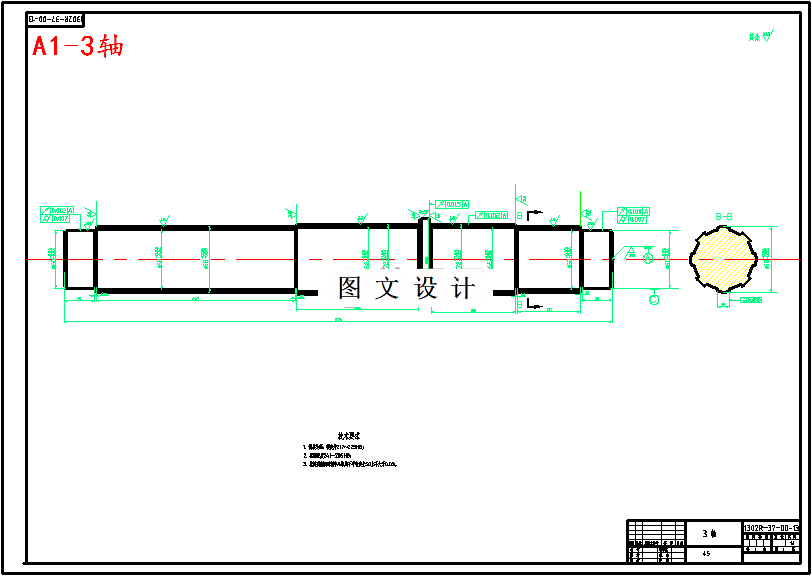

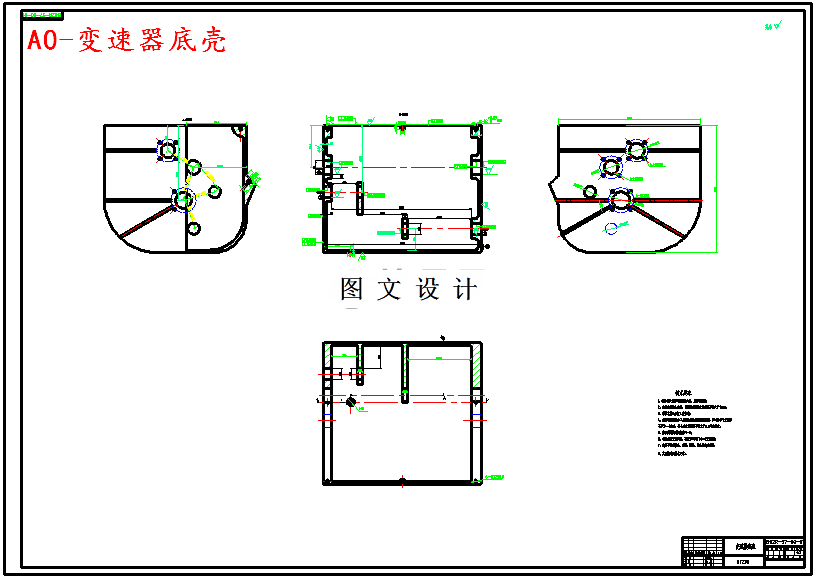

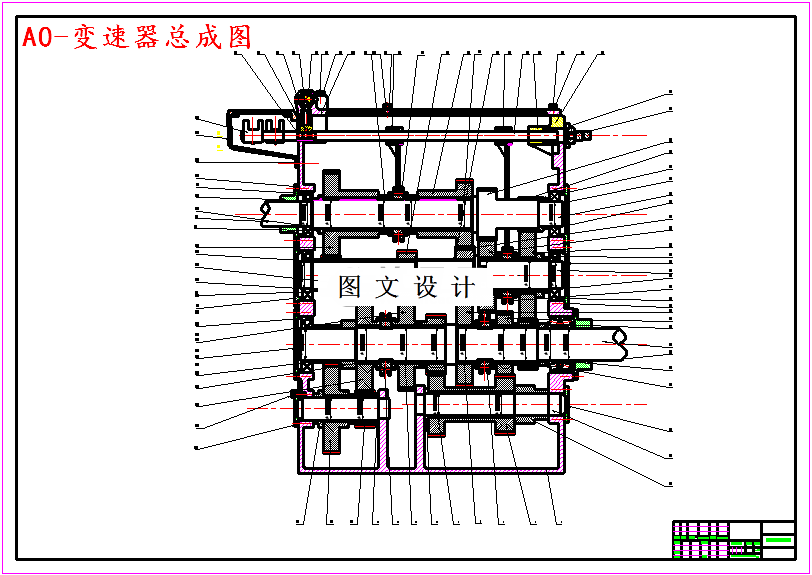

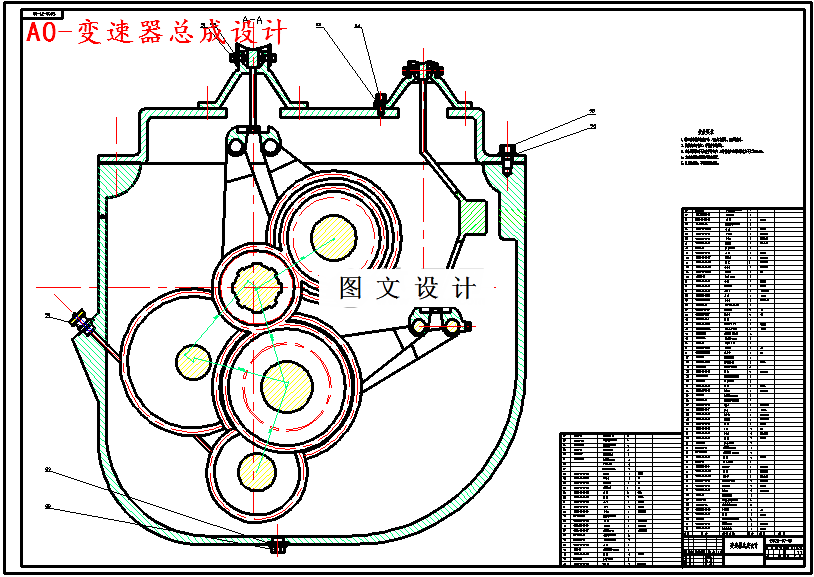

CAD版本图纸，共5张

摘要

本次设计使命的内容是履带拖拉机变速器的改造设计。变速器主要功能：变换传动比，加大驱动轮上转矩，转速方面变动规模，同时让发动机能在较好请况下举办工作；在确保发动机转动方向不变时实现机器的反方向行进；设置空档，中断动力传递。需满足须要的经济性，动力性的指标。此次改进型设计为了使变速箱更加紧凑并能减少相应的齿轮数量，设计采用了空间多轴组成式结构，主变速器实现四档换挡，副变速器使用3+1档换挡，主副变速器最终实现4*（3+1）式换挡；在齿轮传动时为了让传动更加稳定均采用结合套换挡方式；用两根变速杆分别操纵主副变速器换挡，使用自锁与互锁装置并设置倒档安全装置，增加操纵的稳定性，不出现跳档、乱档、自动脱档和误挂倒档等，为了实现一定的继承性和减少开发投入，在满足要求情况下采用原来的中心距和轴的位置关系。
