M5020-三跨预应力混凝土连续箱梁桥上部结构设计 下载积分:50 资料编号: M5020

1.打开支付宝或者微信扫描二维码。
2.填写金额:50
3.添加备注,填写资料编号:
资料编号: M5020
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

作品包括:

Word版设计说明书1份

外文翻译一份

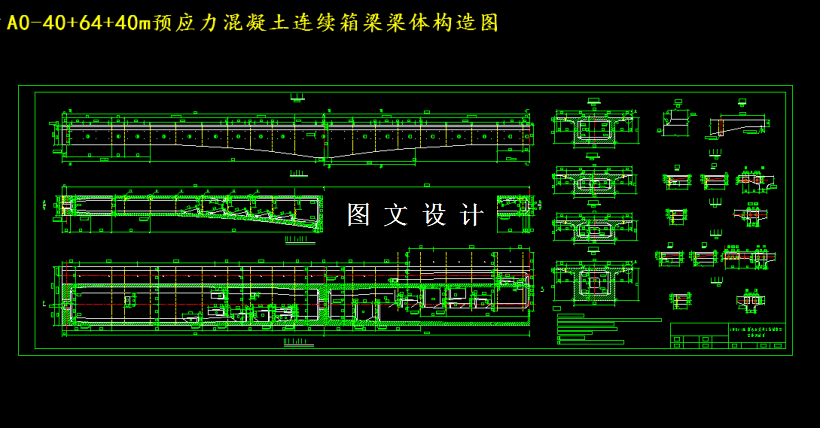

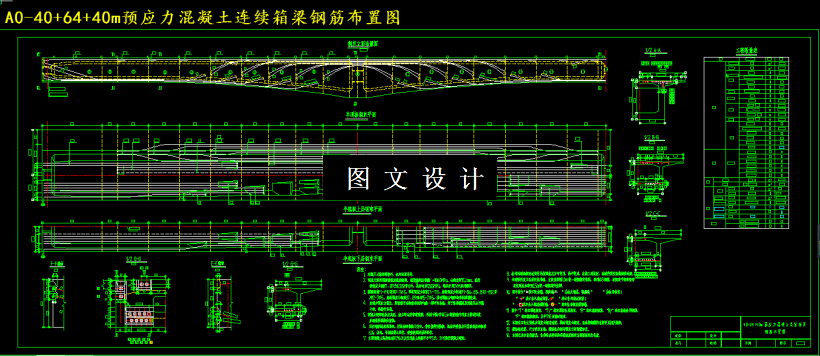

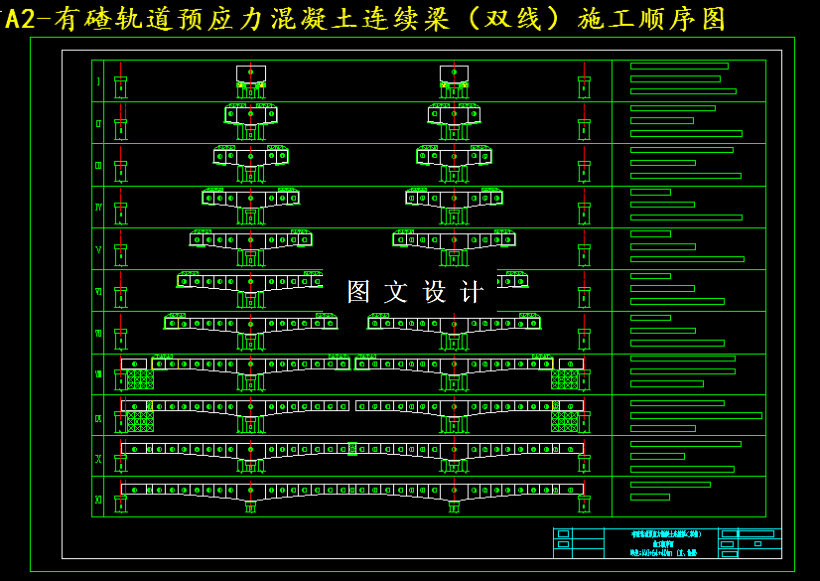

CAD版本图纸,共3张

摘要

设计主要是对三跨预应力混凝土连续箱梁桥(40+64+40m)的上部结构进行设计。在掌握一定的专业知识,熟练地使用桥梁软件并且能正确地使用规范的基础上,对结构进行合理的设计。本设计采用悬臂浇筑的施工方法,考虑到边跨的刚度以及预应力钢筋数量的影响,边跨按0.625倍的中跨长度取值。利用弯矩的变化规律,本设计线型采用二次抛物线的线型的变高度梁。通过有限元MIDAS建模,模拟结构的受力情况,导出梁的自重内力,二期恒载内力,跨中、支点截面的影响线以及活载内力。利用《桥梁工程》中的相关知识,对结构的预应力钢束进行了估算。其中跨中截面配置39束12φ15.2mm的预应力钢束。墩顶截面顶板束采用36束12φ15.2mm钢束,腹板束采用20束7φ15.2mm的钢束。然后对梁体的T构——双悬臂——连续梁的施工过程进行分阶段模拟,算出了钢束的预应力损失。最后通过对主梁截面抗弯强度,截面抗裂性以及变形的计算,来检算梁体是否满足要求。经过检算梁体符合要求。
