M5023-立式车削中心结构设计 下载积分：50　资料编号： M5023

作品包括:

Word版设计说明书1份

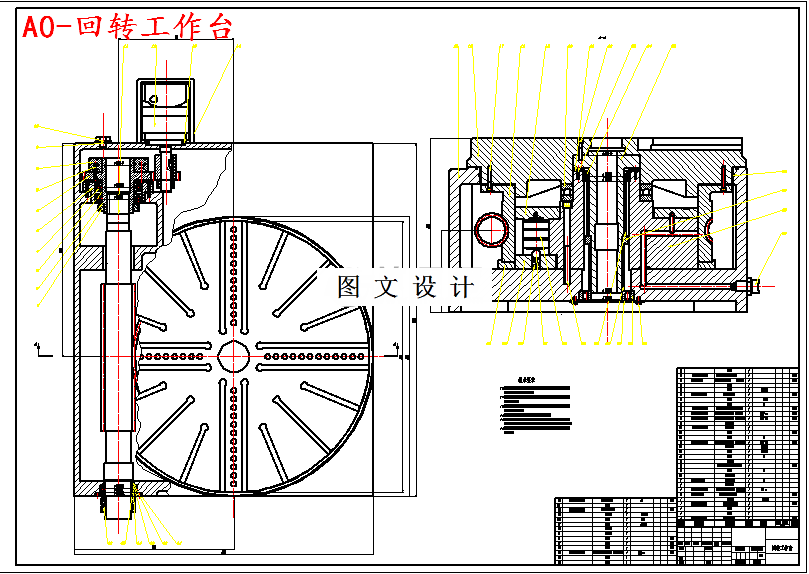

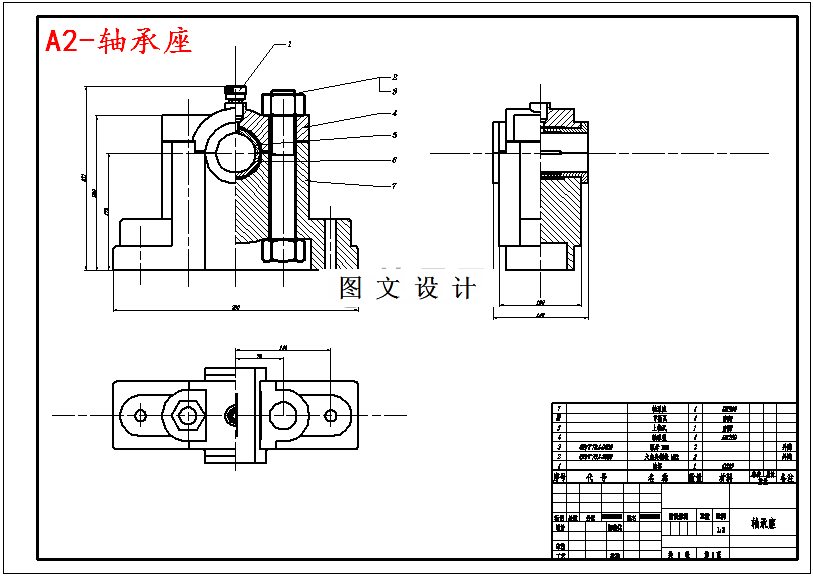

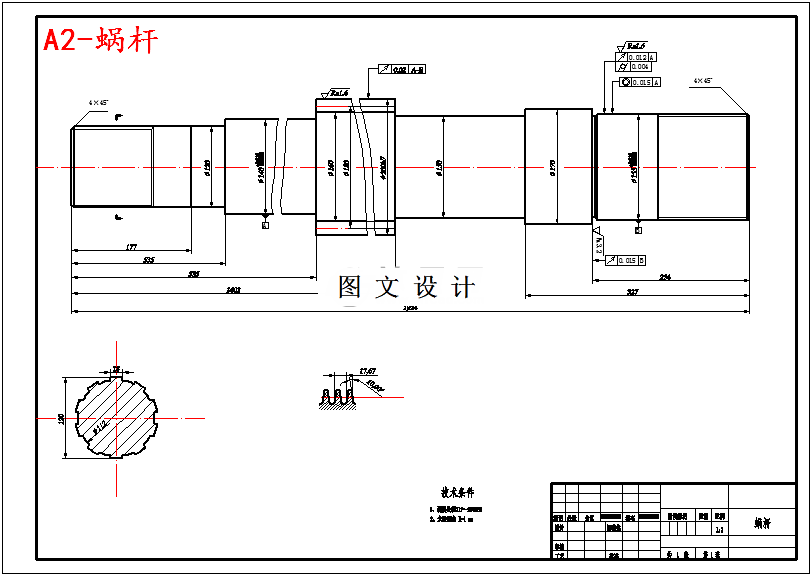

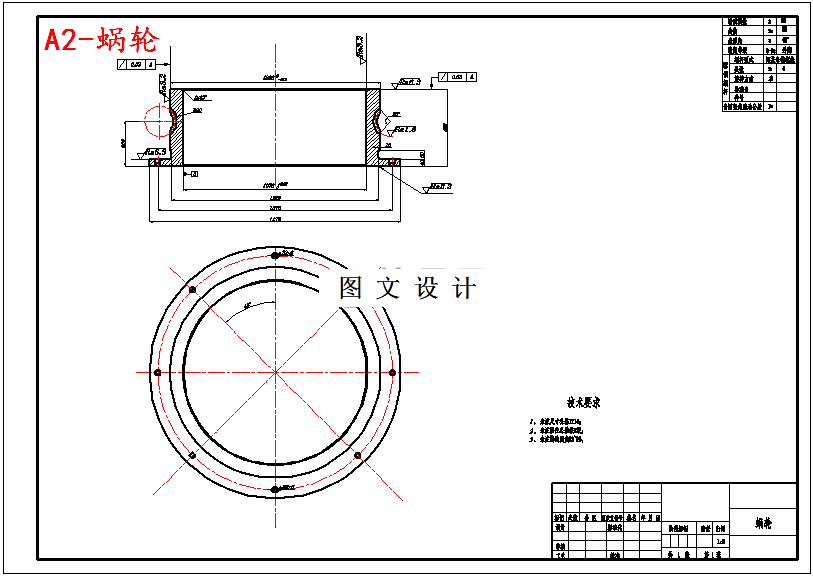

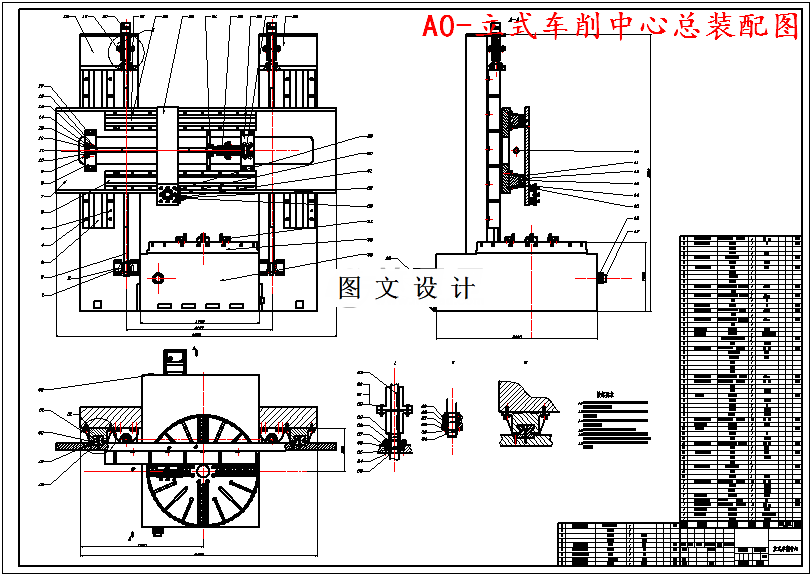

CAD版本图纸，共5张

摘要

本次设计是针对立式车削中心的结构进行设计。立式车削中心一般可分为单柱式和双柱式。小型立式车削中心一般做成单柱式，大型立式车削中心做成双柱式。本次立式车削中心选用的是单柱式的结构。本次设计的单柱式立式车削中心采用电机驱动配合丝杠实现X轴的移动，采用伺服电机带动丝杠实现Z轴的移动，并控制行程，采用交流电机驱动以实现Z轴的转动既主运动。立式车削中心的主要特点是：工作台处于水平面内，工件的安装以及调整比较方便，同时刚性更好，使加工更加平稳。有多个刀架，并能够快速换刀，其加工精度可达到IT9-IT8，同时表面粗糙度Ra可达3.2-1.6um。
