M5048-轴承座圈机加工艺及铣工夹具设计 下载积分：50　资料编号： M5048

作品包括:

Word版设计说明书1份

工序卡1套

工艺过程卡1张

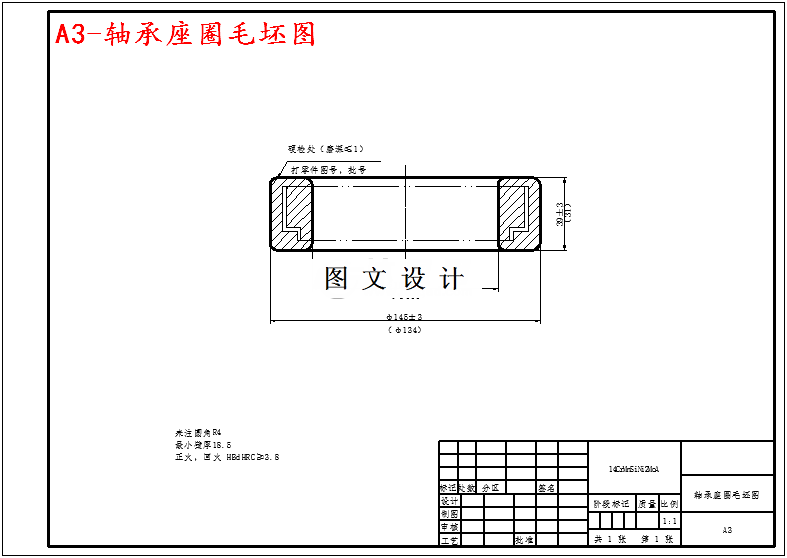

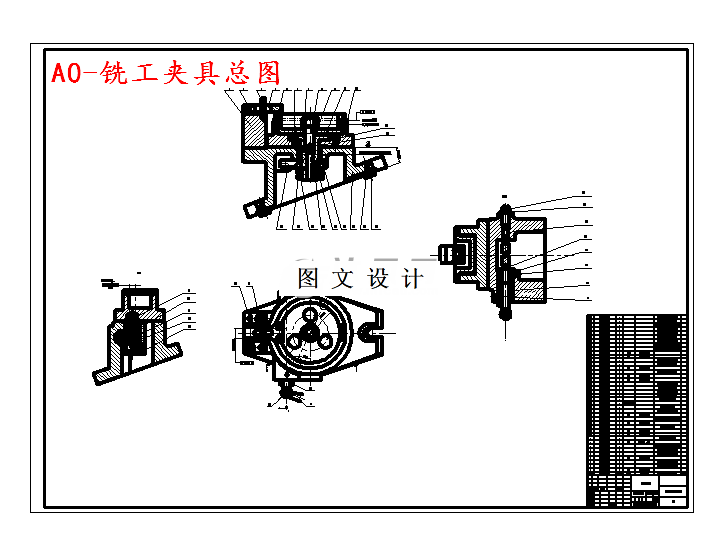

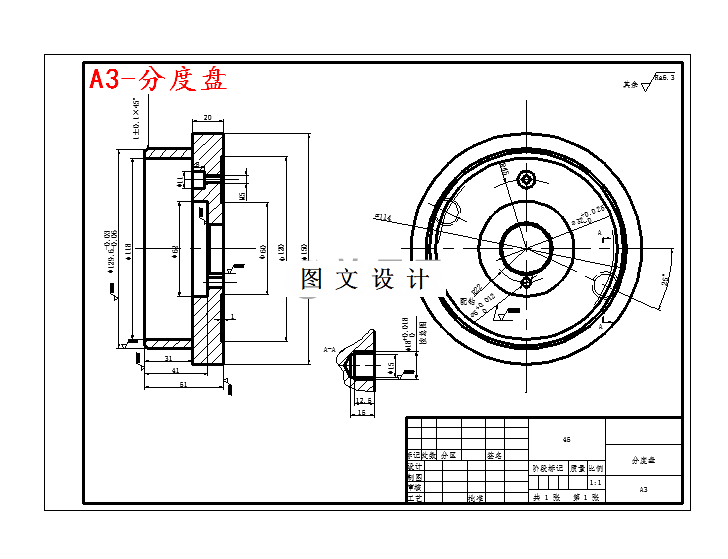

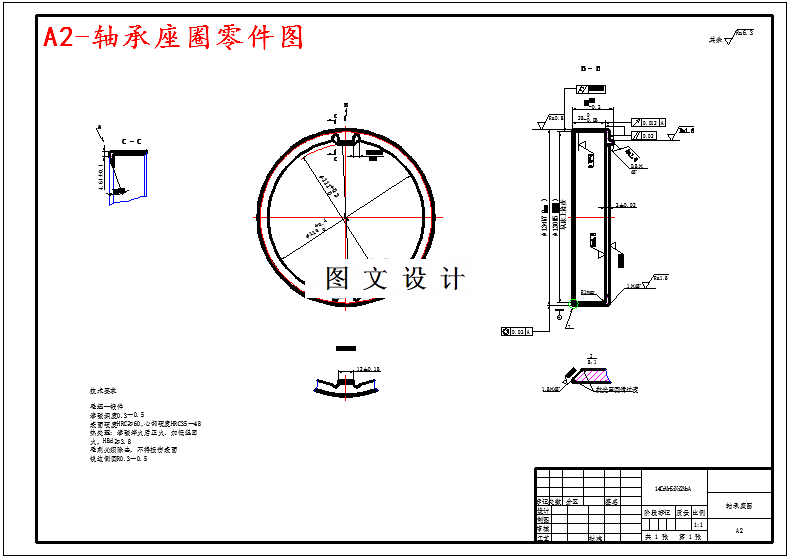

CAD版本图纸，共5张

摘要

在机械加工制造过程中轴承座圈是常遇到的典型零件之一。它在轴承与轴承座装配之中起到不可缺少的作用。保证轴承和轴承座之间的平衡性和密封性作用，防止污物进入其中，并且承受高速冲击的作用。本次课程设计的题目是轴承座圈的机加工工艺及铣工夹具的设计。首先，对轴承座圈进行结构上的技术分析，作用领域，加工方法和零件的工艺性分析，进行选择零件的材料和选用的毛坯件的锻造方式。选择加工方法和加工阶段的划分，从零件的工艺路线的分析到工艺加工流程方案的确定，以及对零件加工设计专用的夹具，保证加工达到零件所需的精度要求。还要设计专用的铣工夹具，并做定位分析，做出定位方案以及定位误差和夹紧力的计算，并对所设计的铣工夹具进行工作原理和操作进的说明。通过设计的夹具实行加工生产本零件，缩减加工时间，提高生产效率，降低劳动强度，保证零件的加工精度，实现生产最大利益化。
