M5094-飞轮加工外圆10-φ13.5孔夹具设计 下载积分：50　资料编号： M5094

作品包括:

Word版设计说明书1份

任务书一份

外文翻译一份

工艺卡一份

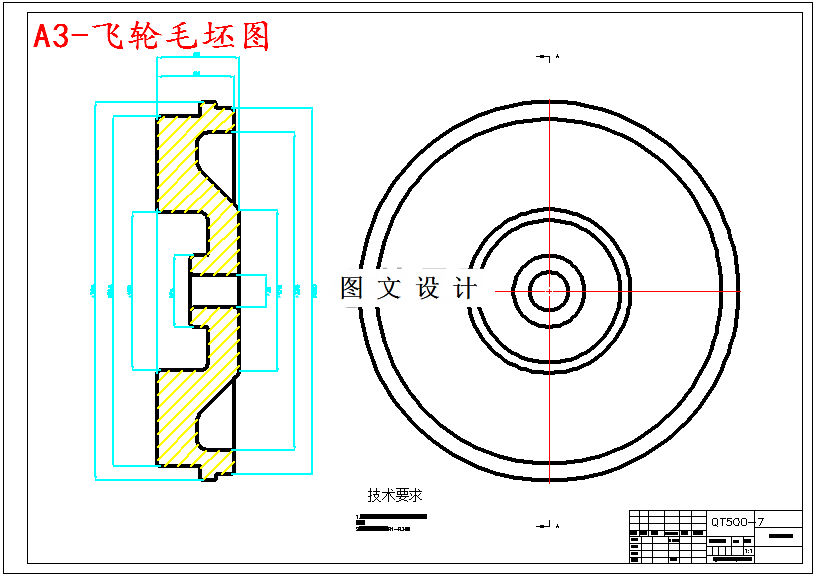

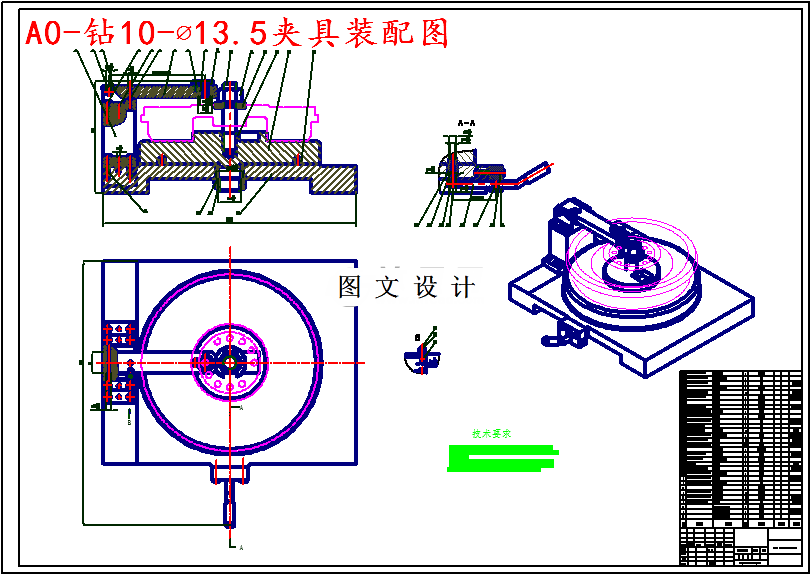

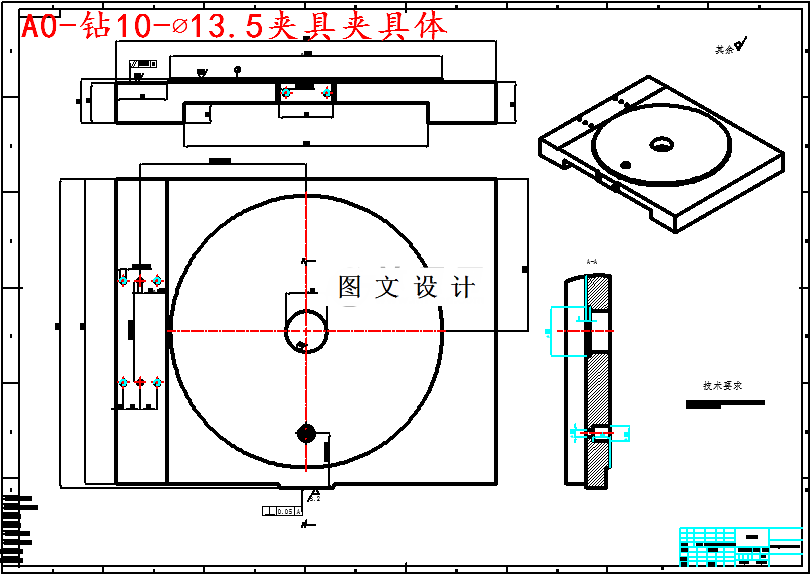

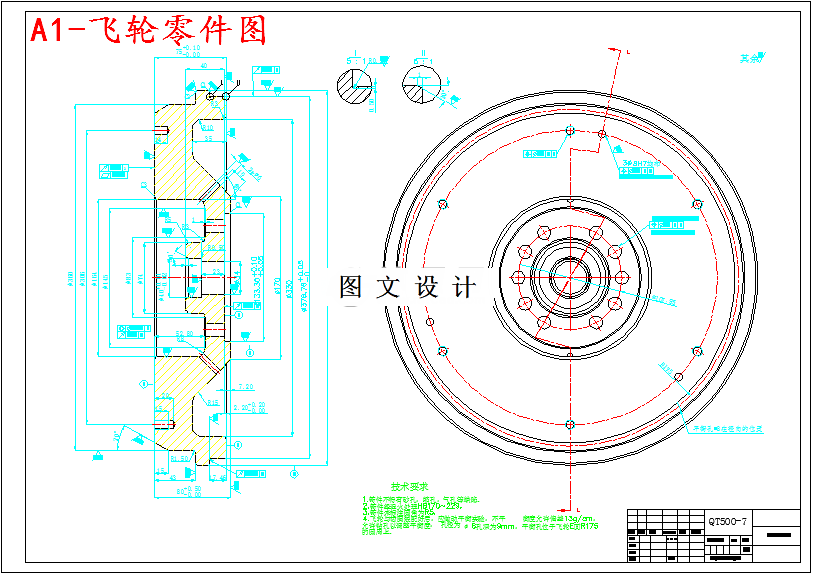

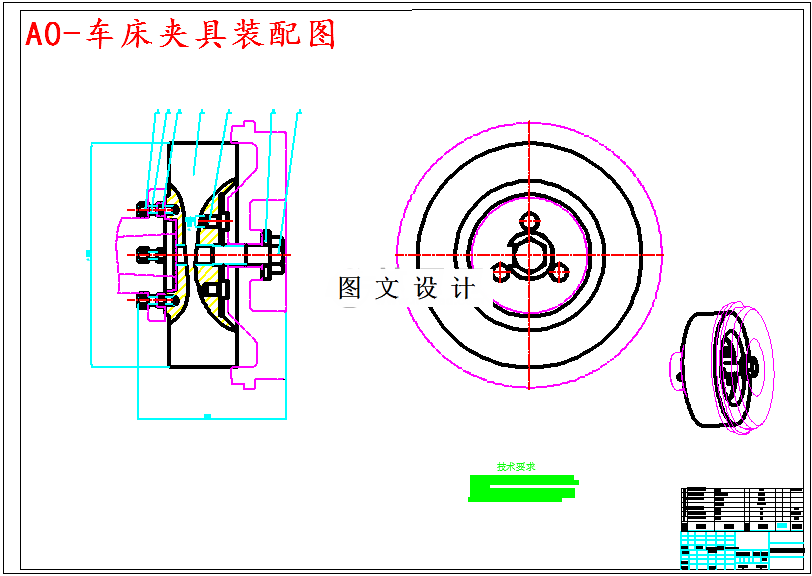

CAD版本图纸，共6张

摘要

飞轮加工外圆10-Φ13.5孔加工夹具设计飞轮是一个圆盘形的零件，通常安装在机器的转轴上，由于本身重量较大，所以具有较大惯性力矩。当转速变大时，飞轮的动能增大并储能；转速降低时，飞轮释放能量。所以飞轮可以用来减少机器的转速波动，使机器运行稳定。本设计对飞轮的结构和技术参数、工艺路线、工艺方案进行了分析，确定了较为合理的加工方案。确定了该方案的计算方法，确定了加工余量的计算方法，确定了工序尺寸和尺寸链的计算方法。飞轮加工工艺难点在于钻孔的位置精度难以保证，需要精度高的分度盘分度；还有基准面A，和尺寸35，46的平面度0.03相对难保证。为此需要增加工艺系统的刚性，减小切削用量。本工艺主要特点是工序较集中，将粗加工，精加工集中到一次工序中完成。机床选择的类型较少，生产成本的投入低。对于夹具，采取的气动加紧装置，适合大批量生产。
