M5118-齿轮轴加工工艺及夹具设计 下载积分：50　资料编号： M5118

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

综合工艺卡一套

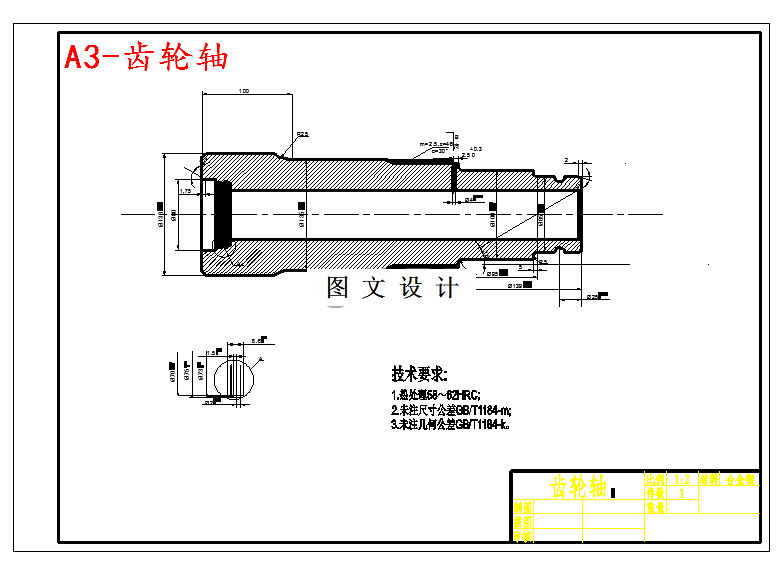

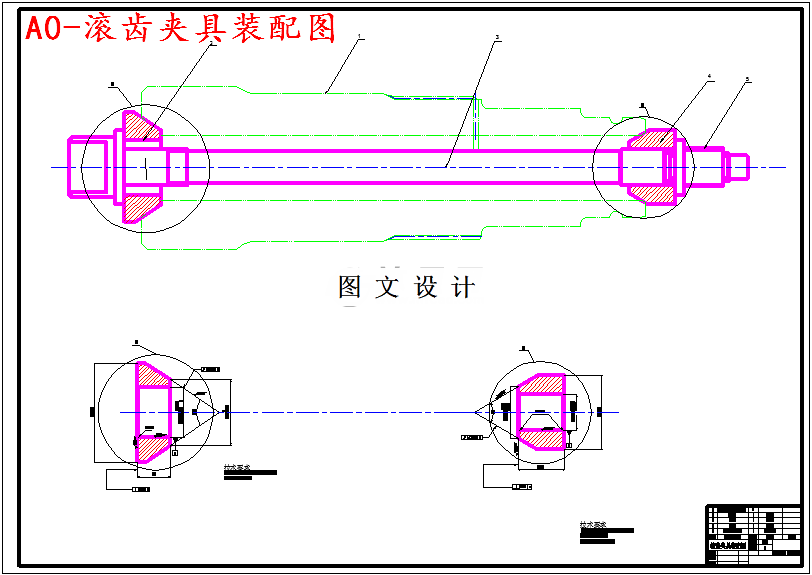

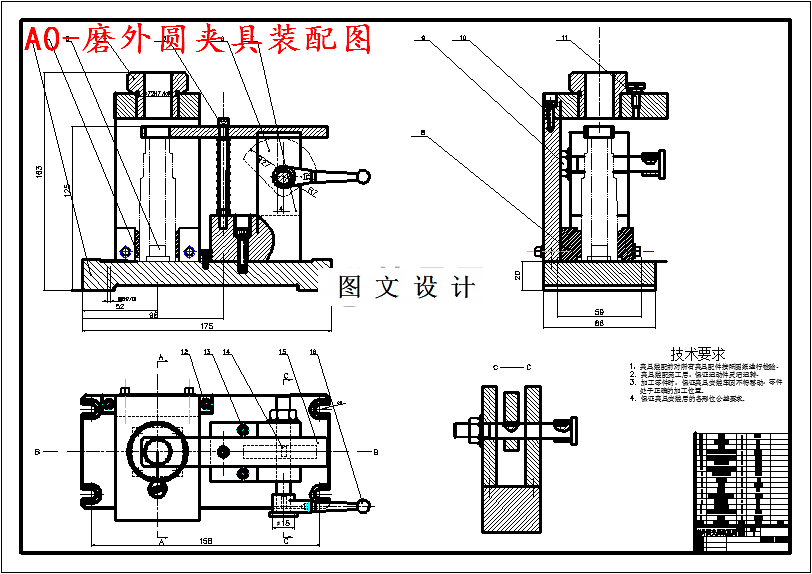

CAD版本图纸，共3张

摘要

本课题针对所分析的结论，对原始设计工艺进行了仔细的研究，并作了一些的改进，来制定齿轮轴制作的工艺规程和工装的设计。轴上外表面存在键槽，外花键。由于齿轮轴在特种车辆行驶中的重要作用，要求表面较硬，所以需要表面渗碳，且对零件表面粗糙度要求比较高，需要对外表面进行磨削加工。 本课题通过对某特种车辆的齿轮轴进行功能及技术参数分析，主要做齿轮轴加工工艺设计钻中心孔和磨外圆专用夹具，最终应用加工工序及相应夹具进行加工，能够满足零件功能及技术要求。 齿轮轴的加工质量直接影响某特种车辆的性能和。本次设计旨在提高齿轮轴的加工效率，由此我们首先对齿轮轴的结构特征和工艺进行了仔细的分析。然后确定一套合理的加工方案，加工方案要求简单，使用便利，而且零件的加工质量必须要达到预先绘制的零件图纸的要求。为了使过程的劳动强度不应该过高，需要设计专用夹具。从齿轮轴材料、工序、制造参数、过程分析、提高时间利用率等方面逐个分析，做了此份设计。
