M5190-板材冲压机及其模具设计 下载积分：50　资料编号： M5190

作品包括:

Word版设计说明书1份

任务书一份

外文翻译一份

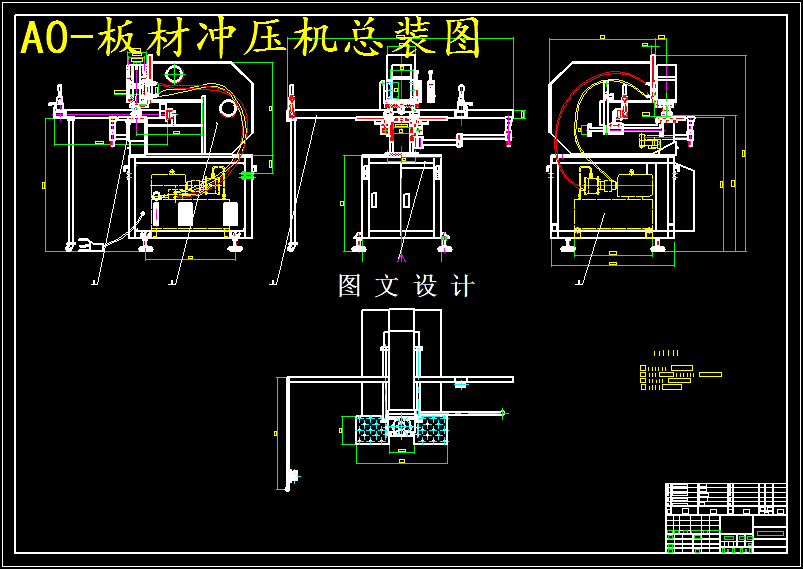

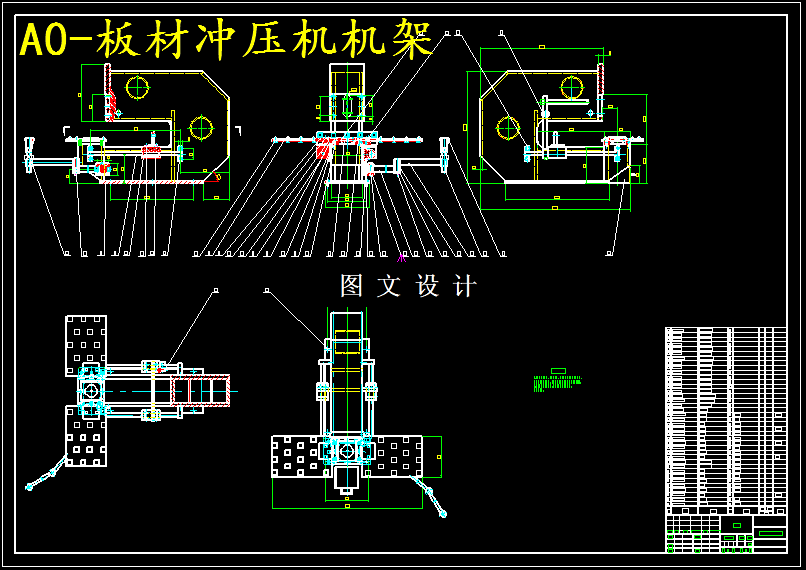

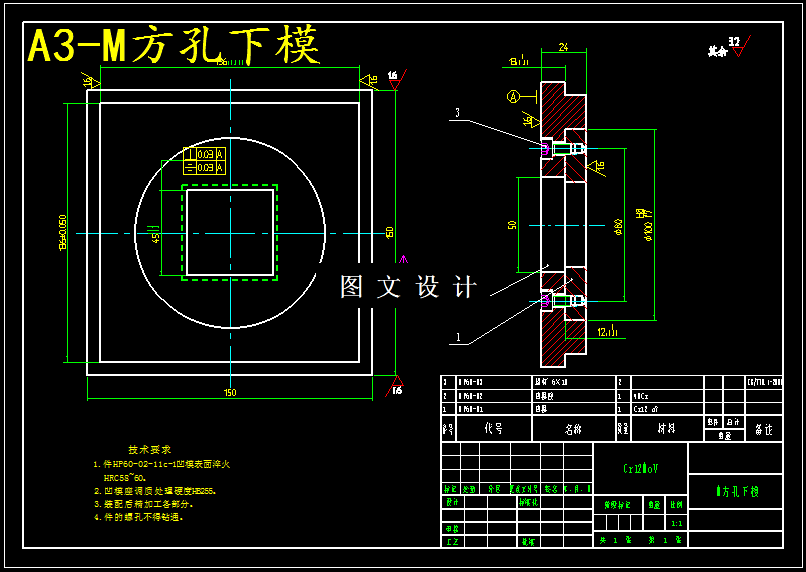

CAD版本图纸，共15张

摘要

在仪表、高低压电器、电控柜及变压器制造等行业，板材冲压加工是不可缺少的，但是板材冲压的产品种类非常多，对于不同的产品，板材冲压由有着各种各样的要求。特别是大型孔类的冲压中，大型的孔类对设备的要求相当高，普通的小型冲压设备难以达到加工大孔的要求。研究小型设备冲裁大孔是极其重要的。本设计针对板材冲压单元，根据模具的受力分析，通过优化模具结构，来满足小设备冲裁大孔的加工需要。该设计通过对冲压机构结构进行设计分析，力学的分析，模具设计分析，从而来实现加工板材冲裁大孔的设备。另外，该设计的设备结构较为简单，加工方便，成本较低，设备体积较小。满足了用较小的设备来加工板材上大孔的要求。
