M5199-滚轮式玉米脱粒机的传动系统设计 下载积分：50　资料编号： M5199

作品包括:

Word版设计说明书1份

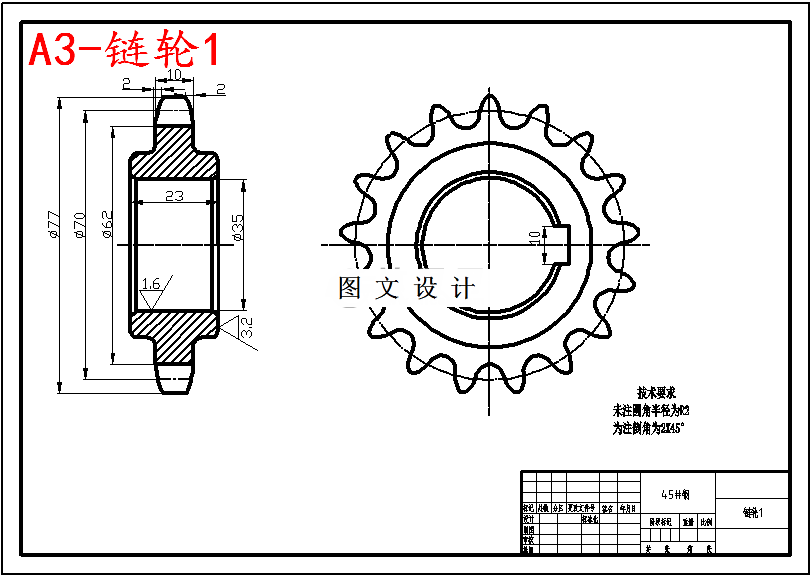

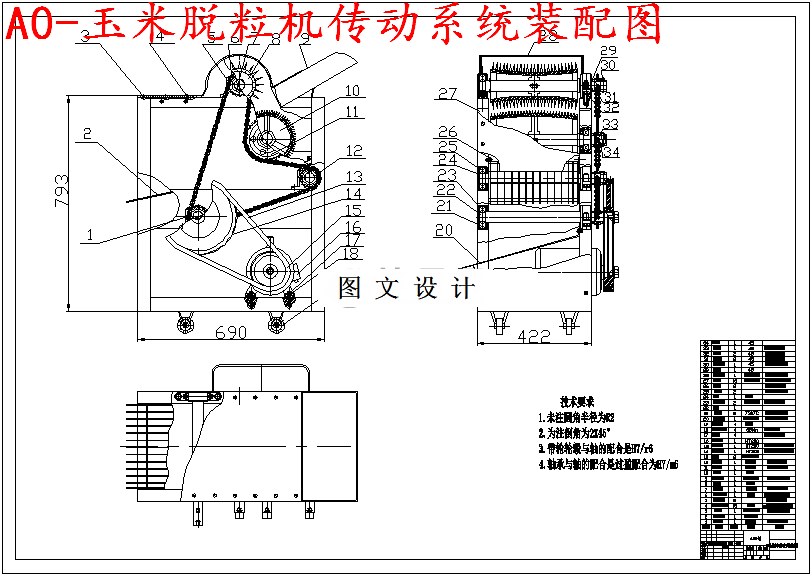

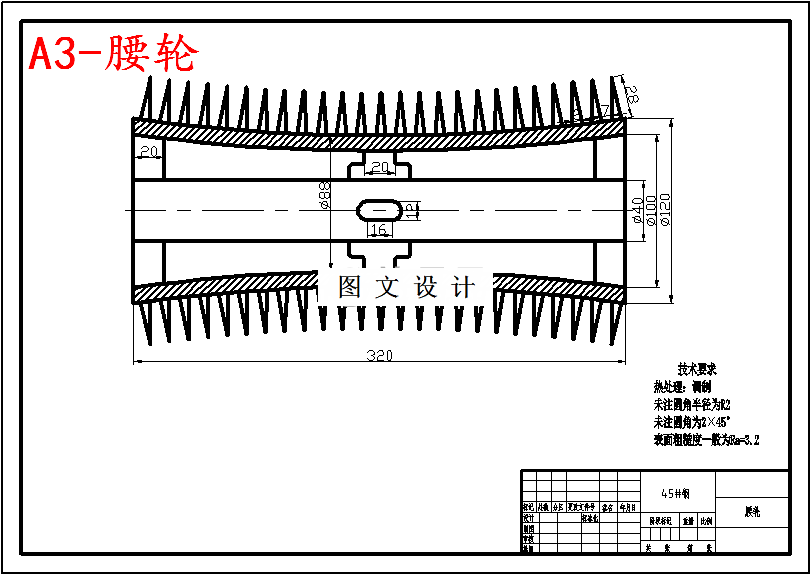

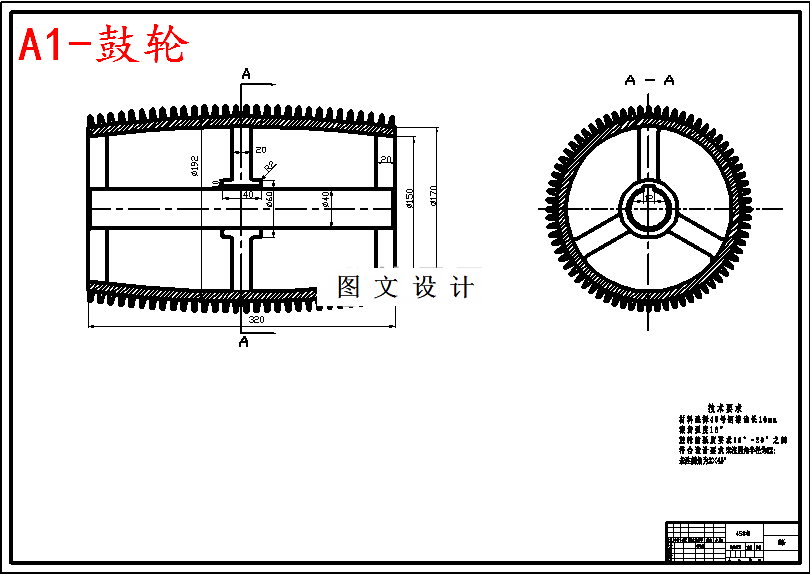

CAD版本图纸，共11张

摘要

本设计通过观察平时玉米脱粒的方法来研究玉米脱粒机的整体构造，并在此基础上完成设计相应的零部件，并依据有关机械设计软件来设计脱粒机。尝试从经济性及其实用性的角度出发，利用农业发展的需要设计出一种构造简单、工作效率好的玉米脱粒机。根据玉米棒的自身形态来展开初步设计，进行总体方案的传动设计制造。尽量的减轻农民的劳动强度，提高农业工作的机械化程度，补充农业机械的这个空白。研究的内容有玉米脱粒机构、装置、电动机的选择、链轮的构造设计。针对玉米棒本身性质进行设计，在脱粒的时候鼓轮和腰轮同时反方向转动做啮合状，对玉米棒进行按压，使玉米籽之间的空隙变的大，又因为鼓轮与腰轮的转速是不相同的，腰轮转速是鼓轮转速的2倍，玉米籽与玉米棒两者发生相互磨动，从而达到籽棒分离。该设计巧妙的运用腰轮与鼓轮之间相互磨动，使玉米棒在按压、磨动力的作用下，棒籽之间空隙变大，从而进行磨动脱粒，最后完成籽棒分离。
