M5206-轴套零件机械加工工艺规程和铣13槽夹具设计 下载积分：50　资料编号： M5206

作品包括:

Word版设计说明书1份

工序卡一套

CAD版本图纸，共8张

摘要

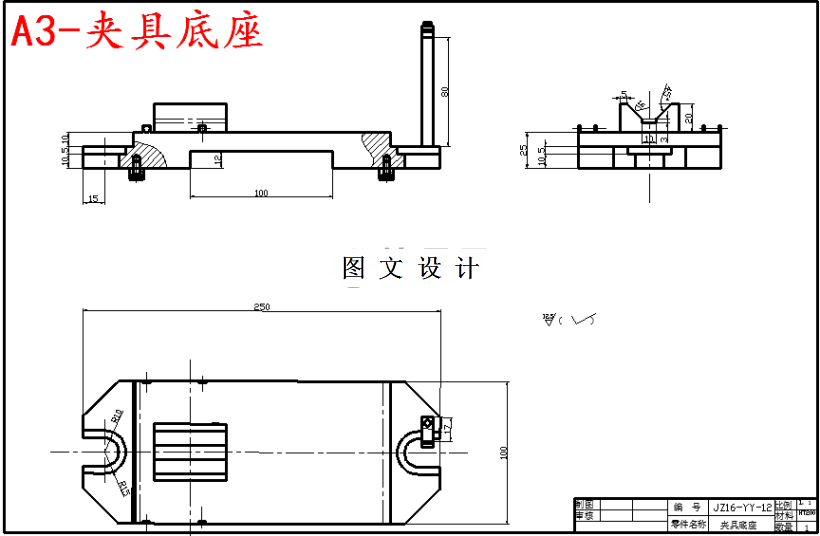

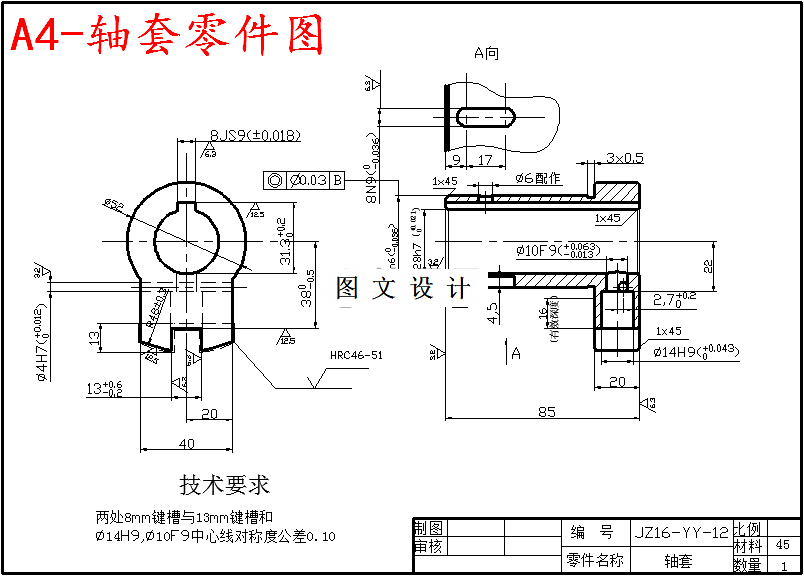

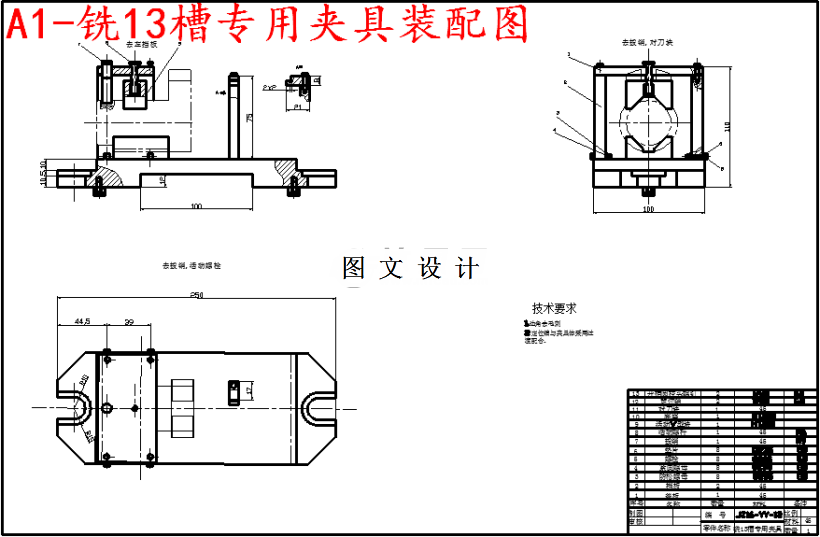

该零件为轴套零件材料为45，本次设计需完成工序加工设计和铣13槽专用夹具体设计。该零件的加工先加工两端面，再加工零件的内孔，为了避免加工好的表面受到损伤需要先加工零件外型轮廓，再加工零件上的槽。零件热处理在加工前进行。加工工序参数由各书籍查询得到，详细参考文献附录文字结尾处。 查阅相关资料，设计该轴套零件的加工工序以及铣13槽专用夹具体，按照先粗后精，先轮廓后内孔的加工方法设计零件的加工；根据零件的形状和技术要求设计铣13槽的专用夹具体，考虑零件上加工孔的位置设计以一底面一V型块一销定位方式的夹具体。其中设计过程中，使用CAD、UG图形软件画各个设计图形，很大的提高了设计效率，减少设计错误，修改时也比较方便。
