M5210-车床转盘铣132两端面的铣床夹具设计 下载积分：50　资料编号： M5210

作品包括:

Word版设计说明书1份

工序卡1张

工艺过程卡1张

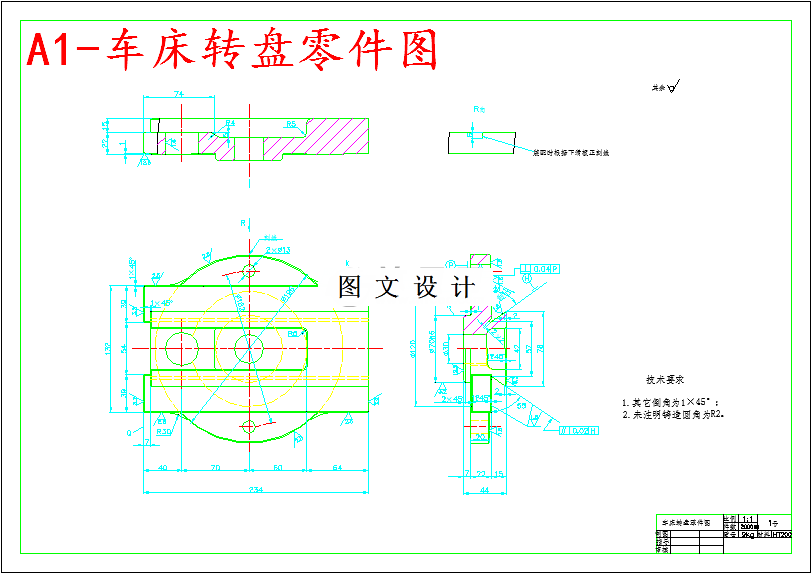

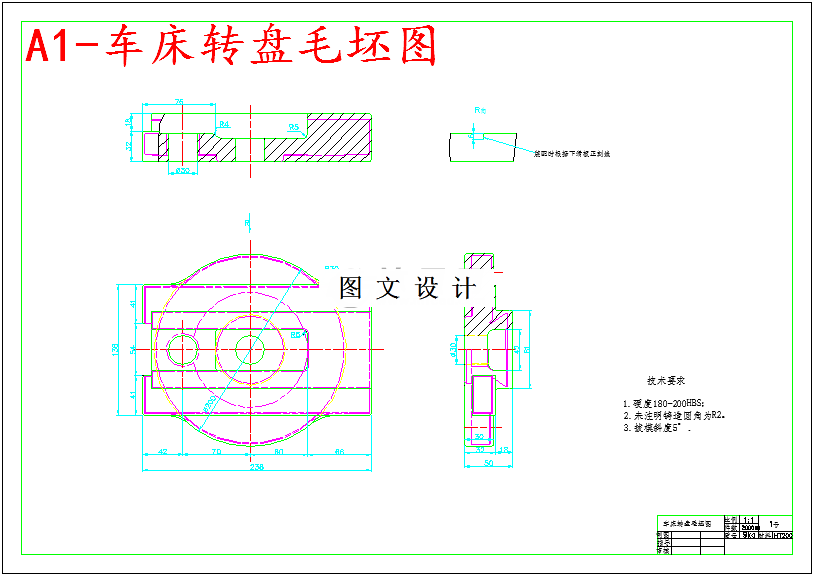

CAD版本图纸，共6张

摘要

本次主要介绍了车床转盘工艺夹具的设计，全文共分为工艺部分和工装部分这两大部分来阐述所设计的车床转盘的设计方法和工作原理。工艺部分主要是对零件的材料性能、形状及尺寸和工艺性的分析，从而确定毛坯类型和制造方法，按照所确定的毛坯尺寸和公差来确定机械加工工艺规程。在工艺设计过程中，最大的难点是定位基准的选择和机械加工工艺路线的确定。通过确定机械加工工序余量、工序尺寸及表面粗糙度来选择机械加工设备及工艺装备。工装部分主要介绍了车床转盘专用夹具的设计，在确定夹具总体设计方案时，车床转盘专用夹具能否完成好工件的定位和夹紧达到所要求的技术要求显得尤为重要。在确定定位方案、定位原件、夹紧方案、夹紧原件的时候，应综合考虑相关的影响因素和原则，从而完善夹具的设计。
