M5211-5t抓斗桥式起重机设计 下载积分：50　资料编号： M5211

作品包括:

Word版设计说明书1份

外文翻译一份

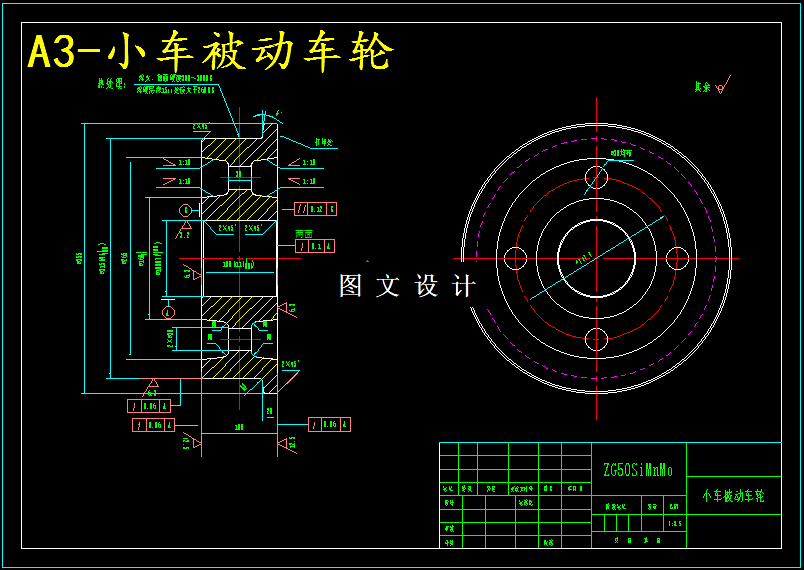

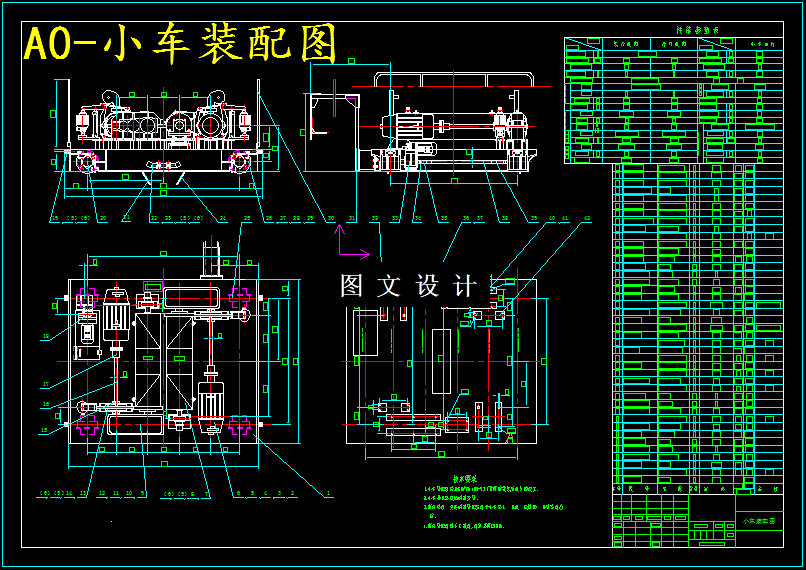

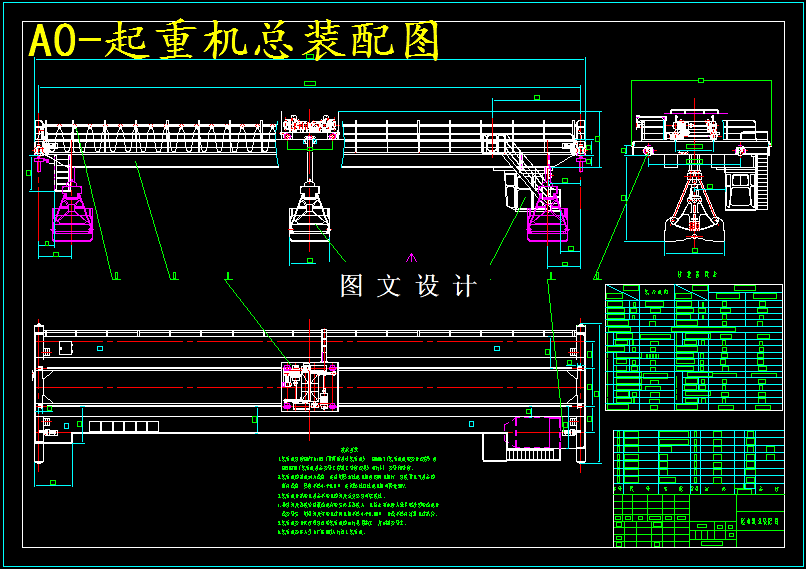

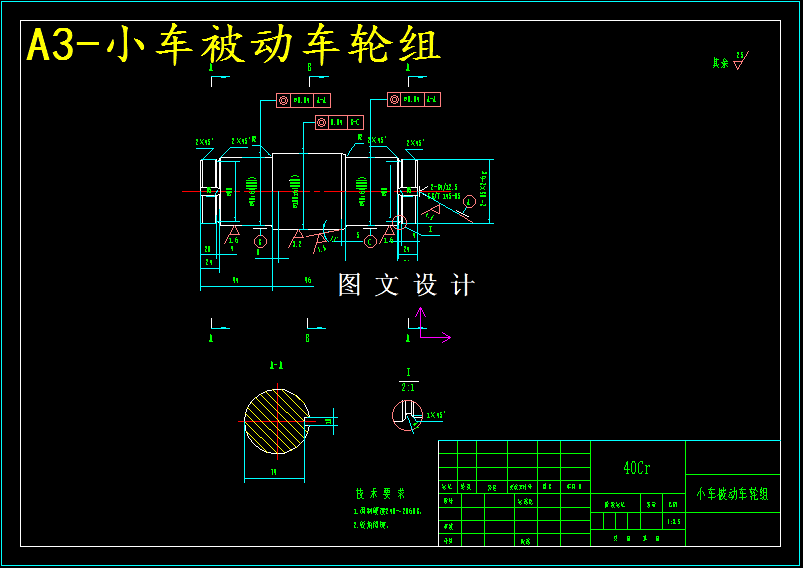

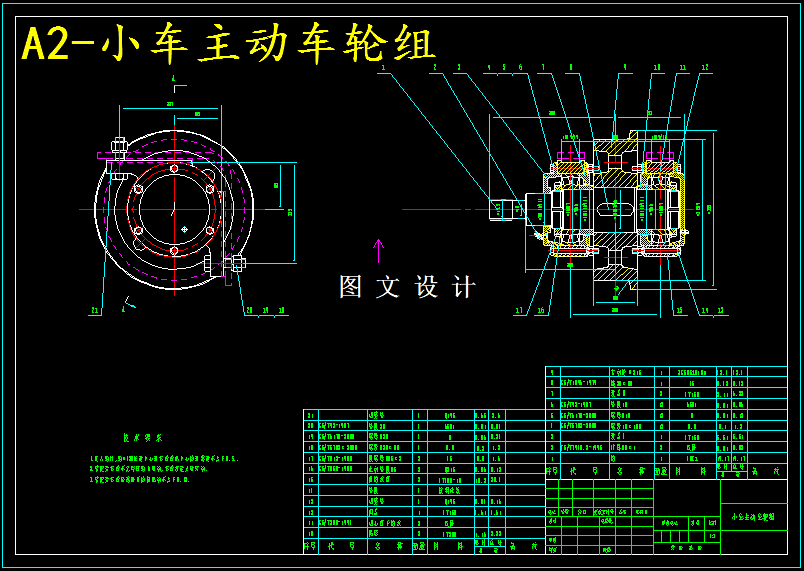

CAD版本图纸，共7张

摘要

起重机械主要用于装卸和搬运物料，是现代化生产的重要设备。抓斗桥式起重机的设计根据抓斗的型号，起重量和给定的起升高度，起升速度，确定起升机构的布置方案，然后确定钢丝绳的型号，选取合适的卷筒，滑轮直径。根据设计计算选定减速器、电动机、制动器和联轴器。根据设计计算的结果，绘制出抓斗部件图和起升机构总体装配图。本设计采用许用应力法以及计算机辅助设计方法对桥式起重机桥架金属结构进行设计。设计过程先用估计的桥式起重机各结构尺寸数据对起重机的强度、疲劳强度、稳定性、刚度进行粗略的校核计算，待以上因素都达到材料的许用要求后，画出桥架结构图。然后计算出主梁和端梁的自重载荷，再用此载荷进行桥架强度和刚度的精确校核计算
