M5246-规格Φ40锥阀设计 下载积分：50　资料编号： M5246

作品包括:

Word版设计说明书1份

PPT答辩一份

CAD版本图纸，共8张

摘要

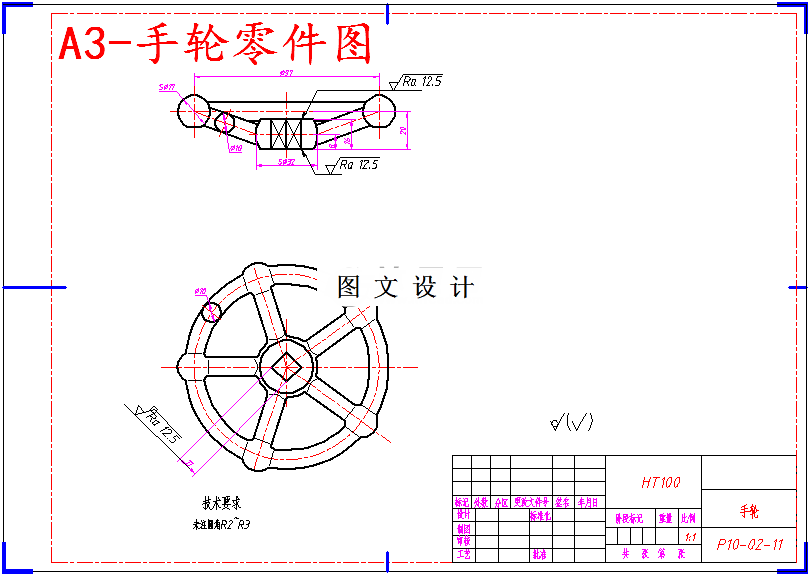

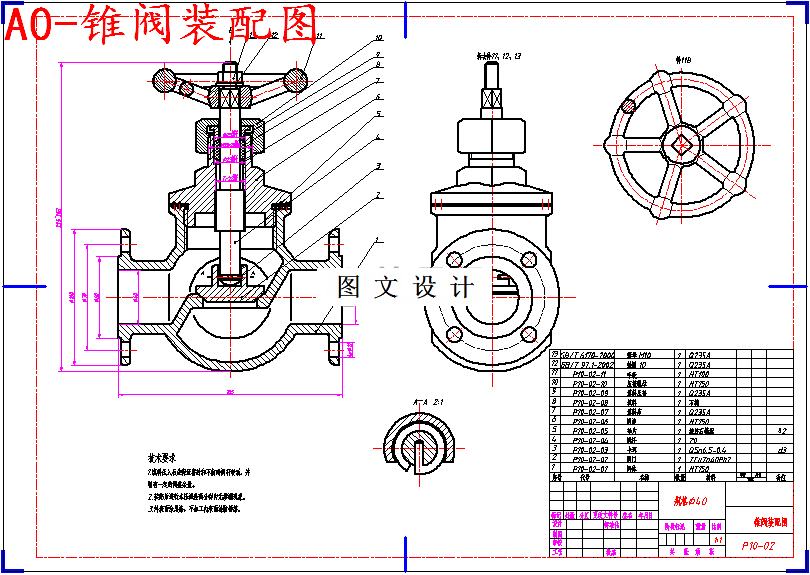

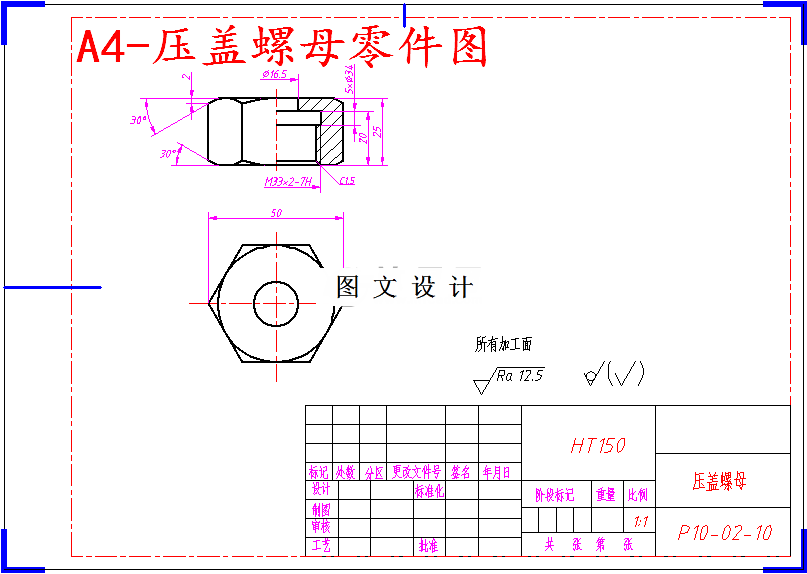

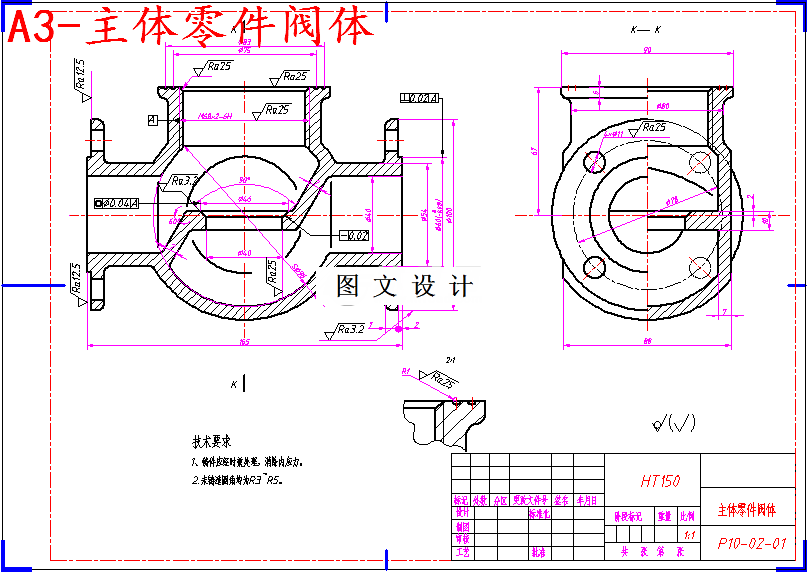

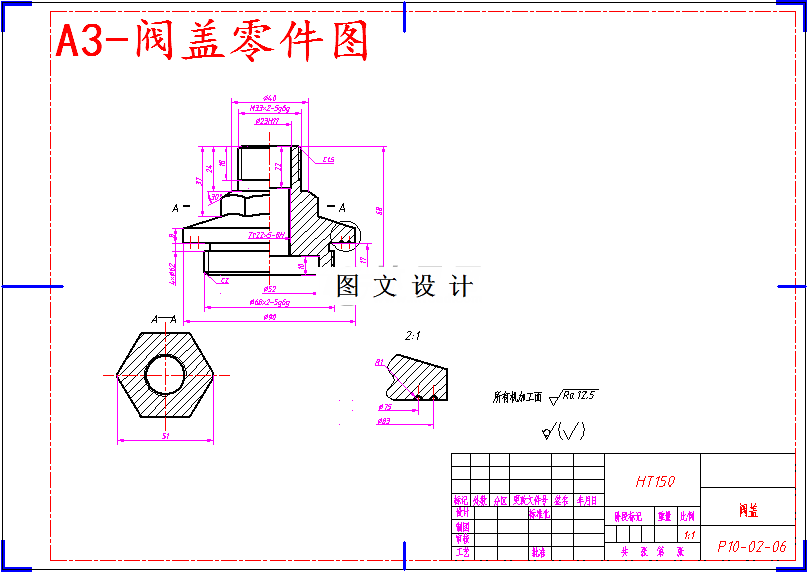

本设计任务是根据现有的锥阀零件图图，经过零、部件测绘验证，画出零件工作图，并拼画出部件的装配图；本设计的主要主要设计思想是针对现有的零件图，通过对产品功能、需求、形状设计、工艺设计，可行性等方面的分析，运用工程制图的投影原理及CAD建模手段，以设计小组分工合作的方式，实现其完整装配图和一整套零件图的设计测绘任务；本人在这次设计任务中担任了锥阀装配图，阀体、阀盖、阀门、填料压盖、压盖螺母、螺母、手轮的图样和三维建模工作，零件图和拼装的装配图相互吻合。锥阀的开启是转动手轮，通过方头带动阀杆旋转，再通过阀杆与阀盖之间的梯形螺纹连接即可使阀杆上下移动，通过卡环带动阀门上下移动，实现锥阀的开关，亦可调节流量大小。考虑到锥阀的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，并且，阀杆与阀盖间通过梯形螺纹连接，内外螺纹贴近不易松动，可承受传力矩较大，非常适合于对流量的调节。说明书前半部分详细介绍了锥阀的产品功能需求，后半部分说明了部分零件的形状选型及其制作工艺，部分零件的可行性与日常维护。
