M5267-32T钻机履带运输车液压系统设计 下载积分：50　资料编号： M5267

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

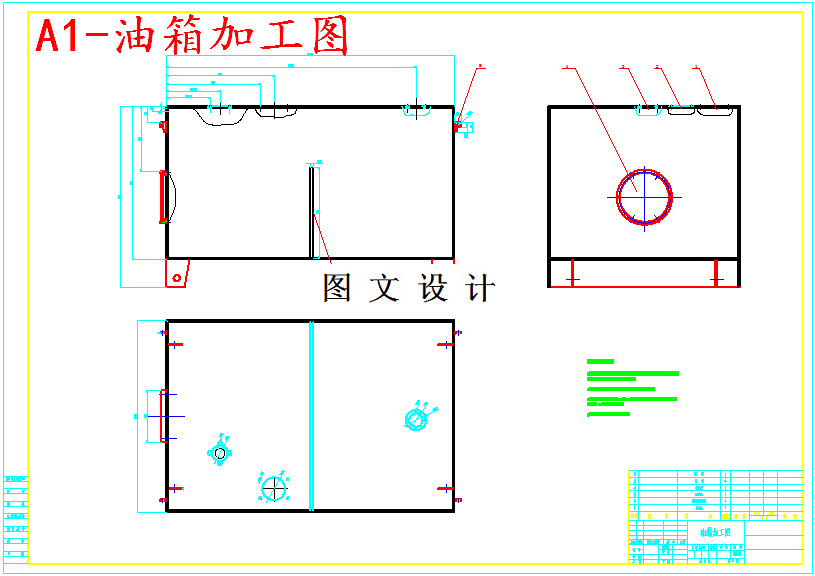

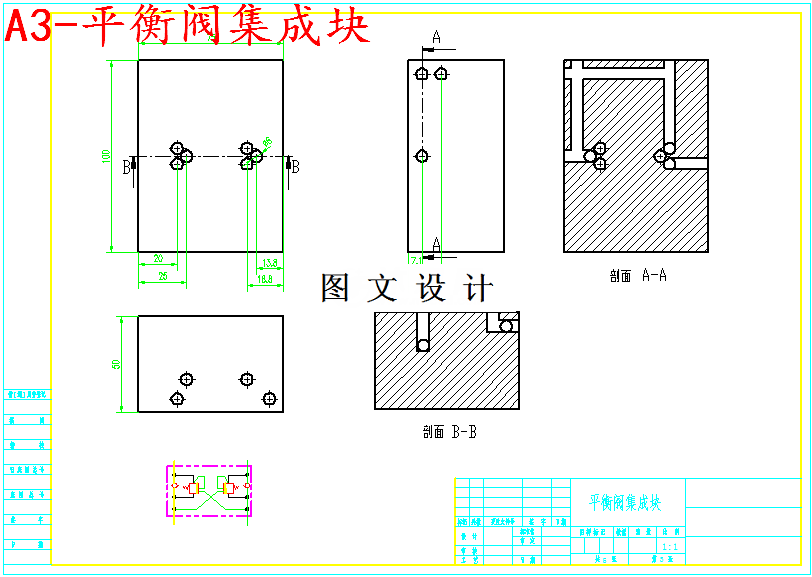

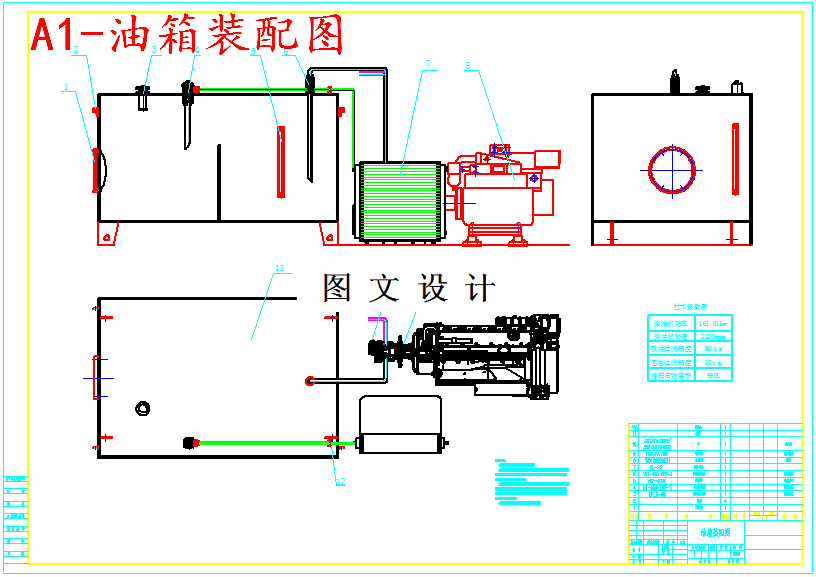

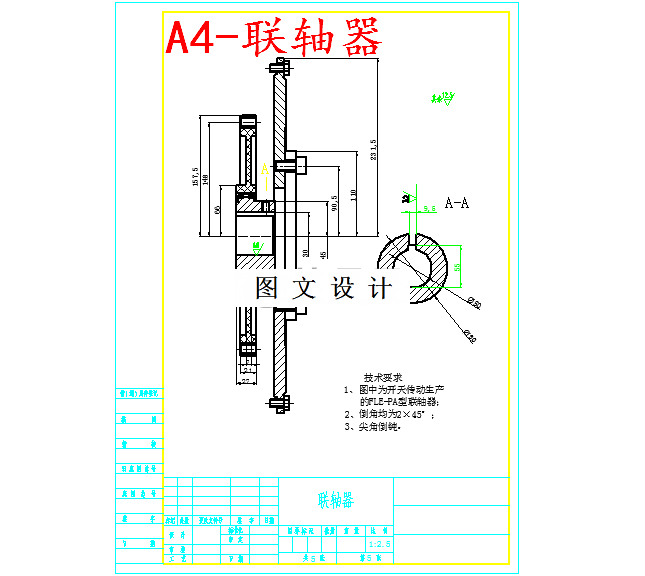

CAD版本图纸，共5张

摘要

钻机履带运输车是由行走机构及俯仰机构两大部分组成。行走机构主要由行走液压马达驱动履带完成行走动作，俯仰机构主要是通过液压缸完成钻机的顶升与下放。同时行走液压马达和液压缸通过多路换向阀进行控制调节。发动机驱动液压泵负责给液压马达和液压缸提供动力。整个系统采用负载敏感系统以提高原动机的利用效率,减少系统发热,并且使机械设备更加紧凑。该钻机履带运输车结构紧凑、动作灵敏可靠、能耗小且操作简单。在本次设计中，通过查阅大量文献资料并学习相关知识，拟定了液压原理图，按压力和流量的大小选择了液压泵、液压马达、液压缸、控制阀、过滤器等液压元件和辅助元件。
