M5273-2ZSGB1540J双层闭式矿用高效直线振动筛设计 下载积分：50　资料编号： M5273

作品包括:

Word版设计说明书1份

任务书一份

外文翻译一份

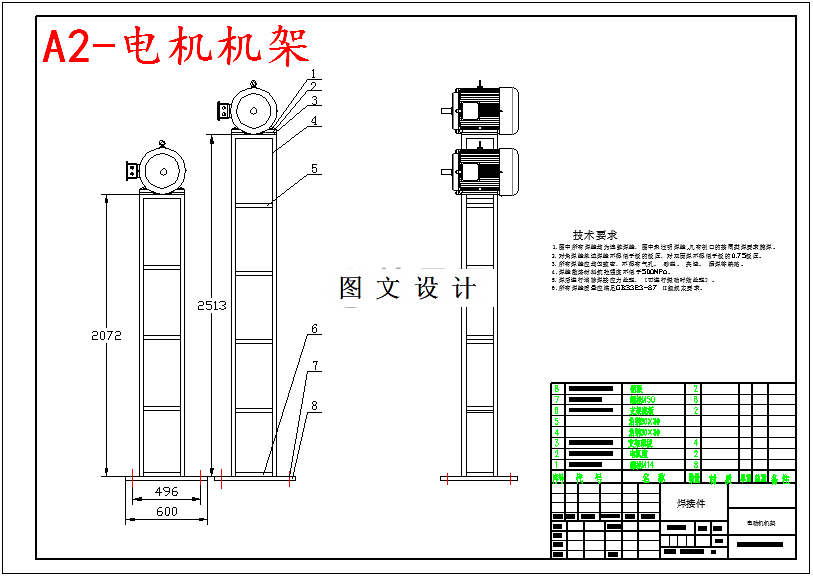

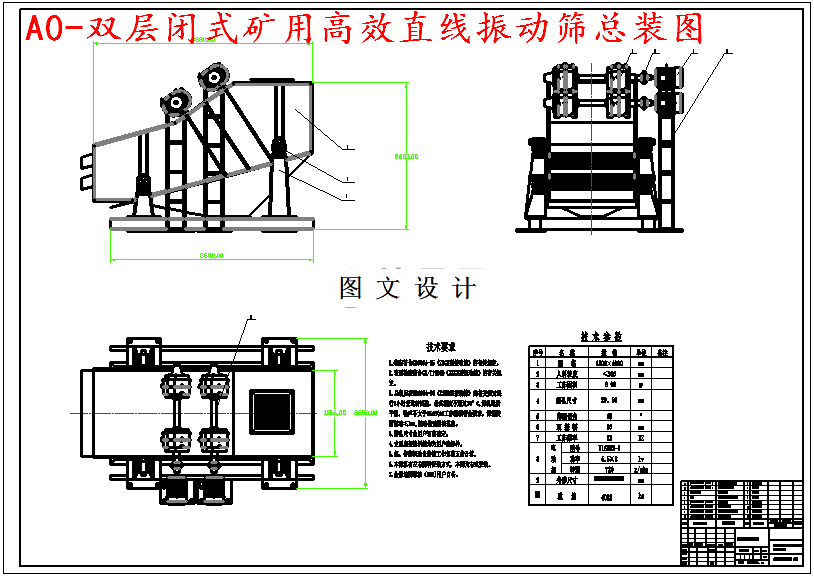

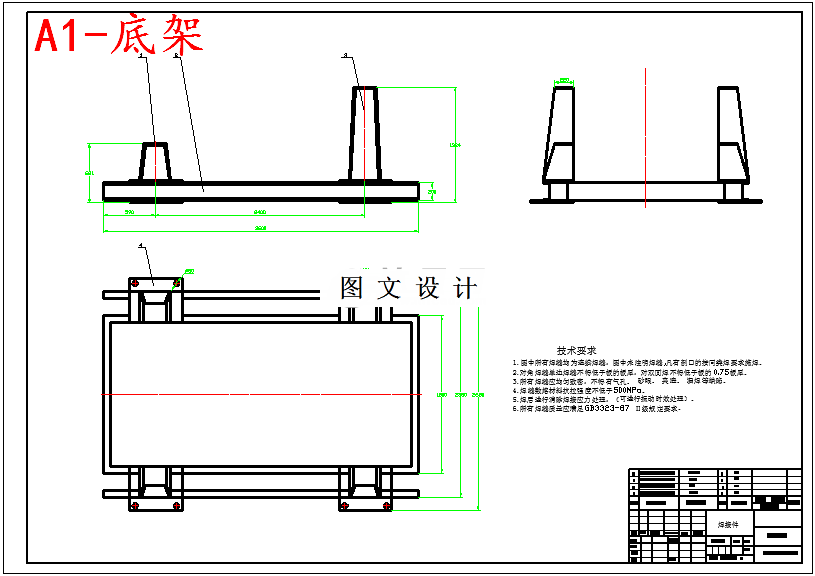

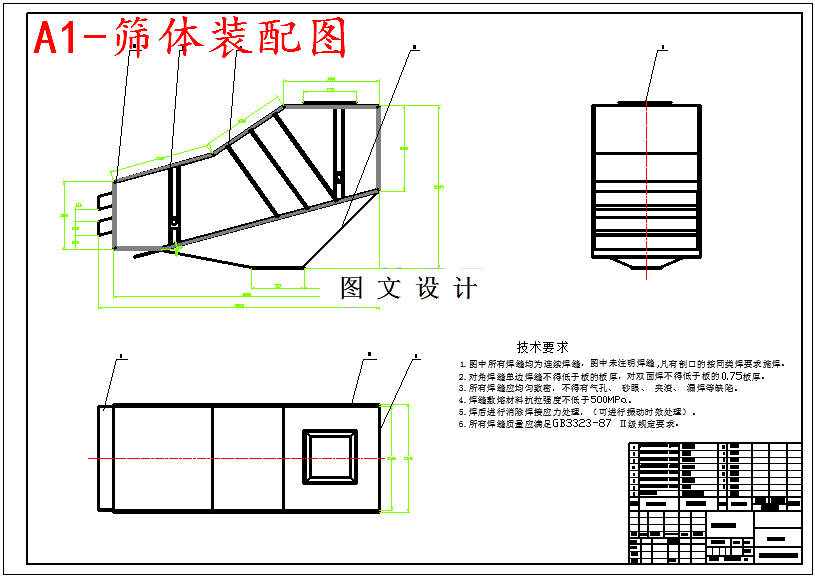

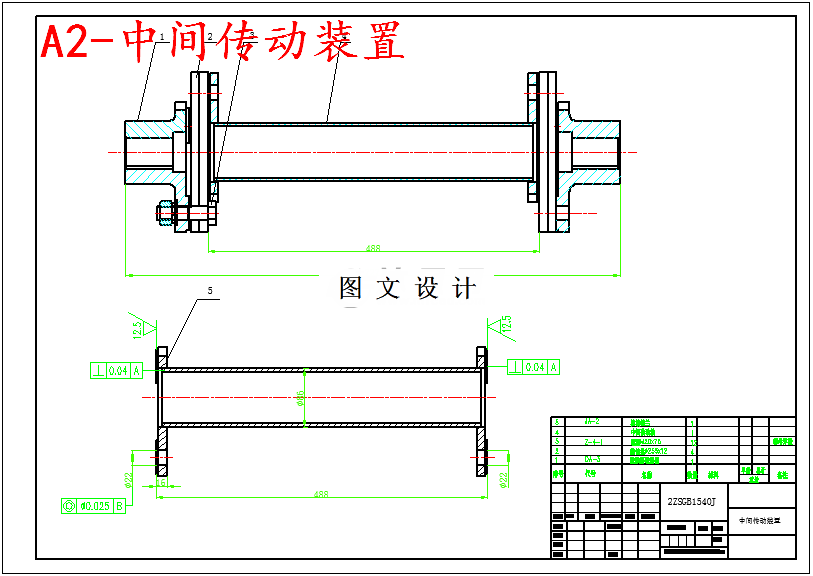

CAD版本图纸，共7张

摘要

ZSG型系列高效直线振动筛是一种新型高效的通用筛分设备，其筛箱运动轨迹近似为直线。该系列筛机结构简单，筛分能力大且能耗少，维修方便，广泛应用于矿山、煤炭、电力、冶金、建材、耐火等各行各业对较大块状物料及中、小颗粒状物料的分级作业。该系列高效直线振动筛的动力装置有振动电机直接驱动和普通电机通过联轴器带动激振器间接驱动两种形式，可满足不同环境需要；筛面有金属编织网、棒条、铸造、焊接、冲孔等多种形式，筛面既有单层结构也可多层布置，可满足不同筛分作业工作。本设计是以 2ZSGB15-40J矿用闭式高效直线振动筛为研究对象，简要描述了直线振动筛在国内外研究概况及发展趋势。并且根据直线振动筛的工作原理，设计和选取了所研究振动筛的参数。并进行了静力学和动力学分析。设计内容包括：激振器轴系的设计，箱体结构的设计，激振器在箱体上的布置，传动装置的选取，电动机的选择，轴承的选择与校核，弹簧的设计，横梁的设计计算及校核等诸多方面。
