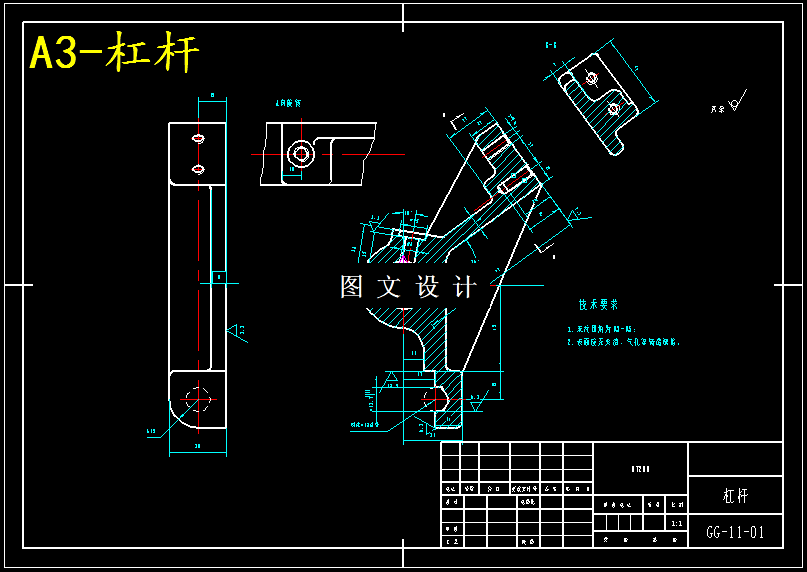

M5279-CA6140车床杠杆[831009]工艺及钻M8螺纹底孔夹具设计 下载积分：50　资料编号： M5279

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

CAD版本图纸，共9张

摘要

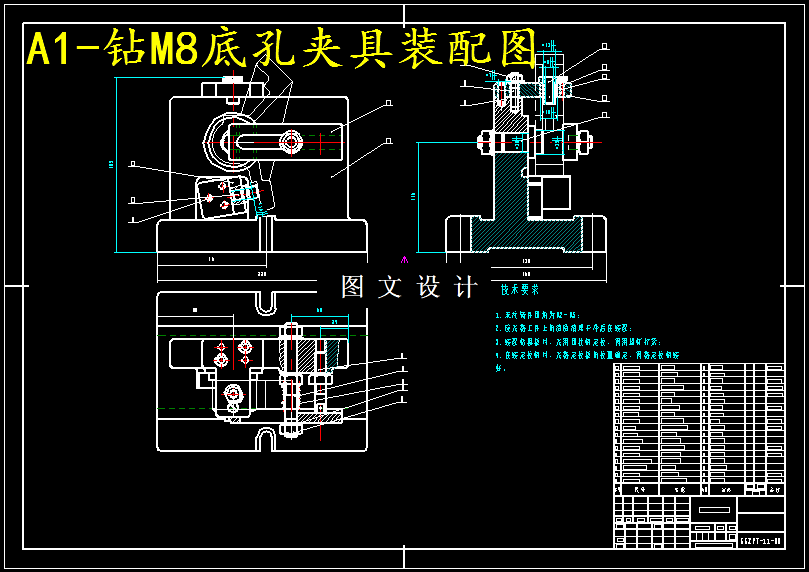

本次设计的题目是杠杆加工工艺及钻夹具设计。主要包括两个方面的内容，其一是杠杆零件加工工艺的编制，其二是负责为杠杆零件上直径为Ф8mm的螺纹孔设计一套钻夹具。关于加工工艺的编制环节，首先需要分析杠杆这个零件的结构和作用；其次，拟定加工工艺的步骤，主要包括毛坯的确定、切削用量的计算、加工余量和基本时间的确定、及工艺路线的拟定等内容。而关于钻夹具的设计，首先明确是为直径为Ф8mm的螺纹孔设计一套专用夹具，根据零件的结构特点和生产批量，决定采用专用夹具，在整个夹具设计过程中我主要考虑了如下几点：定位元件的选择、定位基准的拟定、定位误差的分析、钻削力与夹紧力的计算、导向装置的设计及夹紧机构的设计等。
