M5308-与联合收割机配套秸秆打捆机工作结构设计 下载积分：50　资料编号： M5308

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

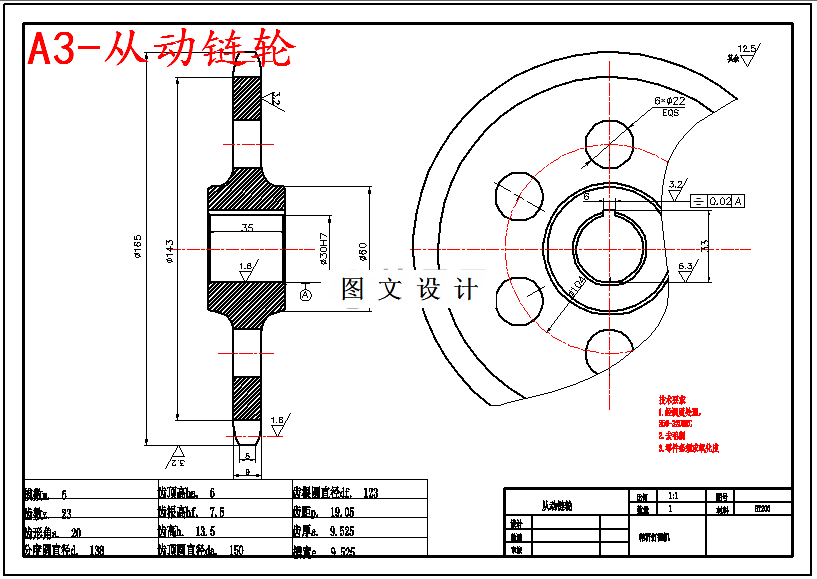

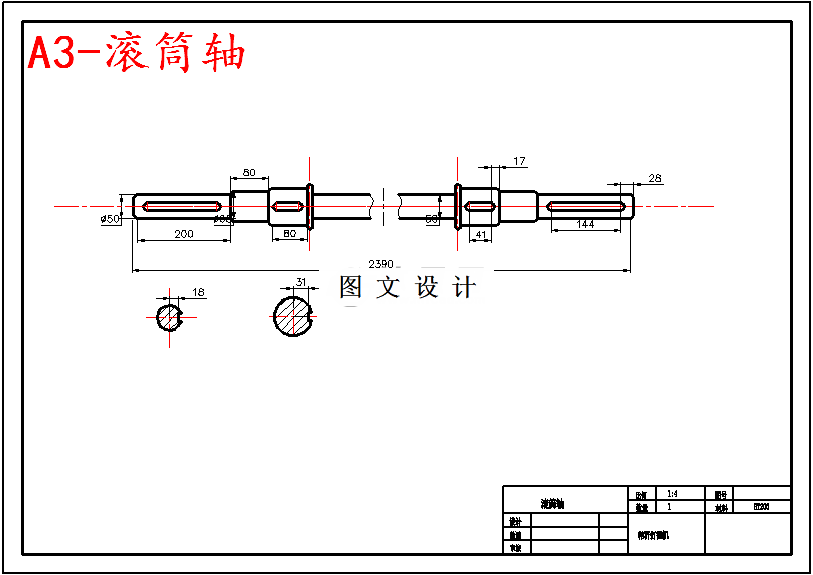

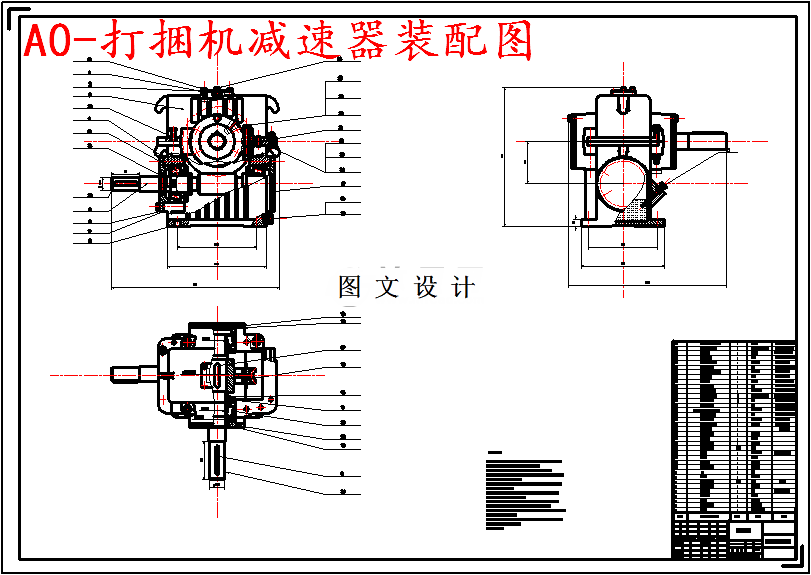

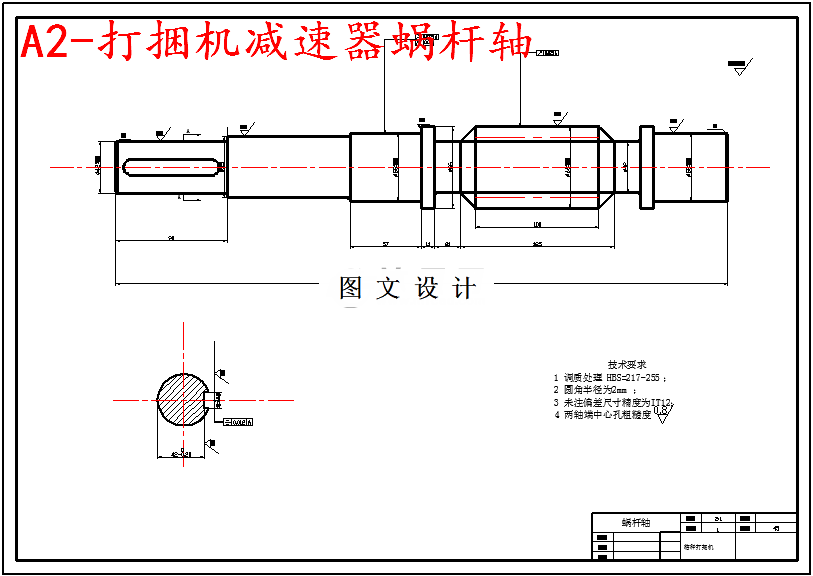

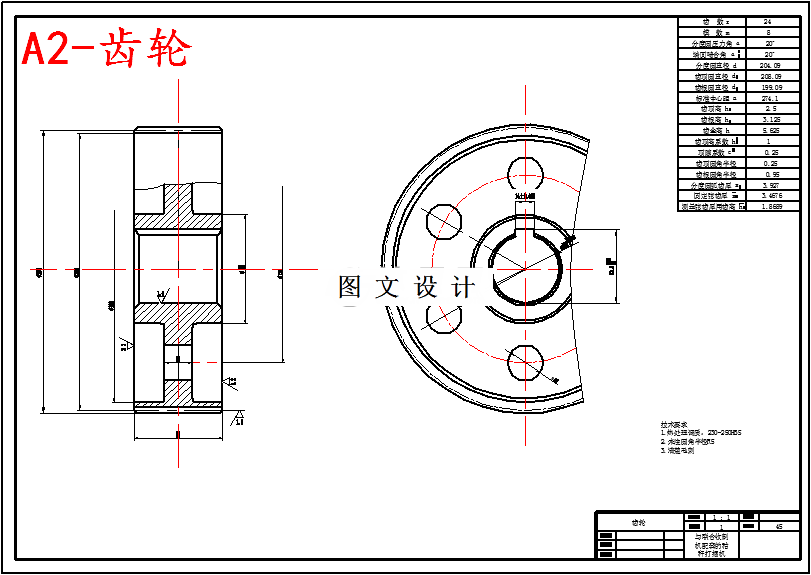

CAD版本图纸，共14张

摘要

关于打捆机的设计可总结为以下几点： （1）确定了弹齿滚筒式捡拾装置的机构性质，弹齿滚筒式捡拾装置是反转凸轮机构，弹齿的运动是机器的前进运动、弹齿随滚筒一起相对于壳体的转动和弹齿相对于滚筒的摆动三者运动的合成。 （2）确定了喂入装置采用了侧面喂入式，曲柄和拨草叉之间有个四杆机构。 （3）运用力学知识对所涉及的零部件进行强度校核，保证了正常工作需求。 （4）通过总传动比，确定了蜗轮蜗杆减速器，设计了传动系统。
