M5314-自动售货机的PLC控制系统设计 下载积分：50　资料编号： M5314

作品包括:

Word版设计说明书1份

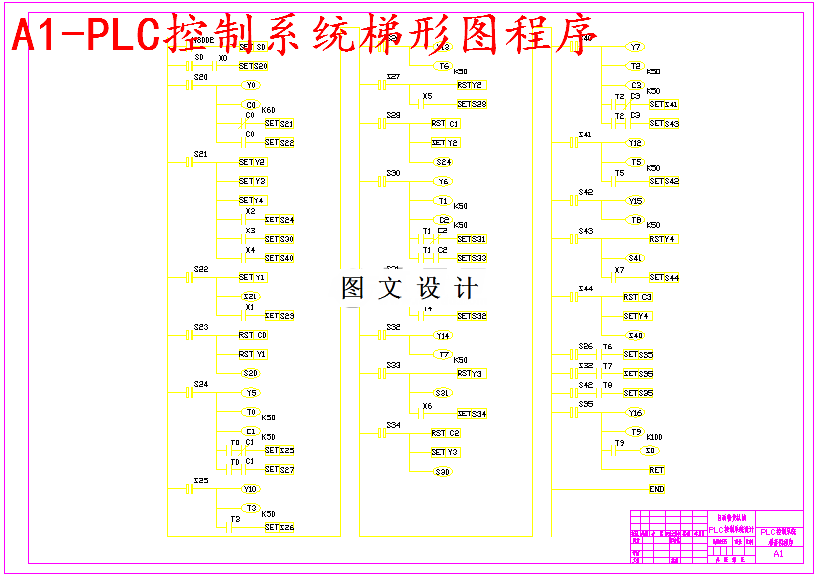

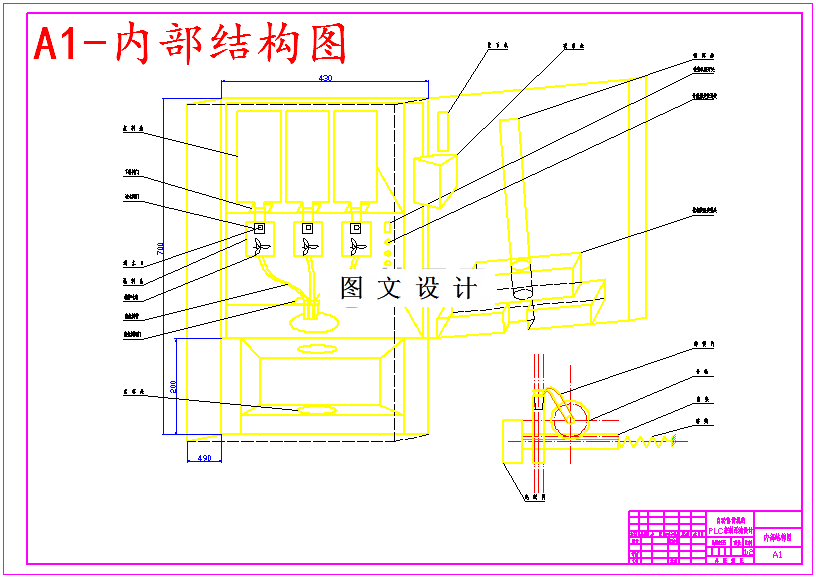

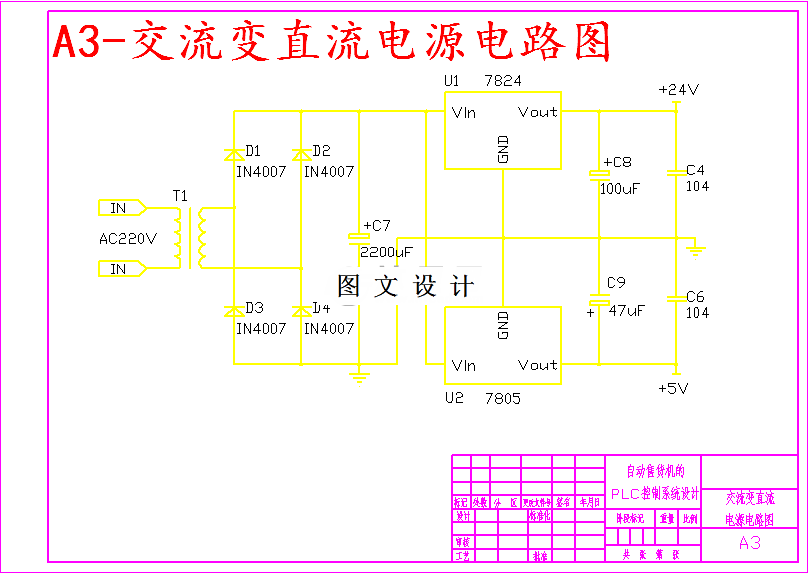

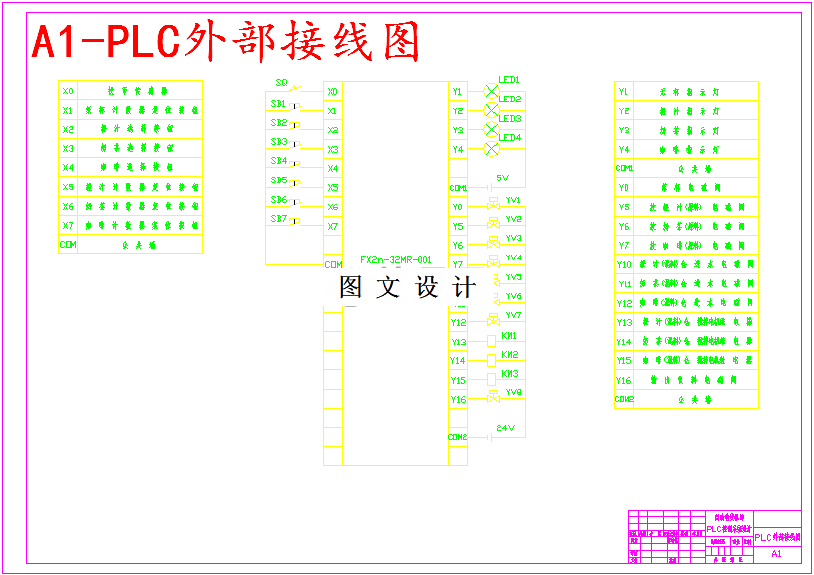

CAD版本图纸，共8张

摘要

自动售货机作为一种全新的销售系统，它能独立地执行辨别伪币，商品交易，商品输出等多种功能。总体上，整个系统可分为两大部分，即主控内电路部分和外电路部分；其中主控部分是自动售货机的灵魂，它控制着整个自动售货机的正常运行，也是本设计的关键。本次设计探讨的是PLC在自动售货机中的应用，采用三菱FX2N系列的可编成程控制器对自动售货机的控制系统进行设计。在本设计中，将其分为若干模快来设计，分别是货币识别模块，人机操作模块，制作模块，出货模块。其一般的销售过程是：购买前首先投入硬币，随后货币识别器开始工作，辨别投入钱币的真伪。当投入钱币符合商品价格时，顾客可以通过人机界面上的商品购买按钮执行购买。若符合购买条件，则系统通过出货模块将商品输出，交易完成。这是一个简单的交易过程，当然前提是交易过程中一切条件都满足。可以看出，系统控制的时序是货币识别，人机操作，出货。使自动售货机具有方便使用性。
