M5319-数控双柱立式车床右水平进给箱结构设计 下载积分：50　资料编号： M5319

作品包括:

Word版设计说明书1份

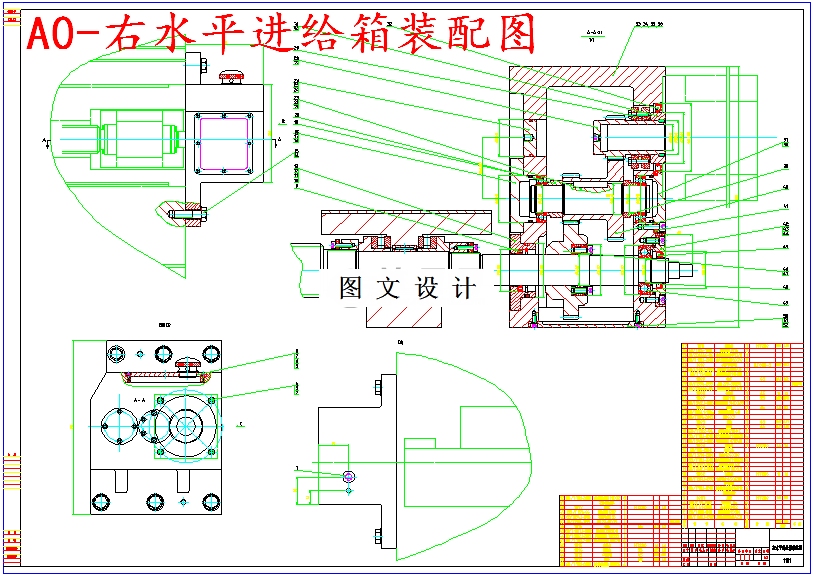

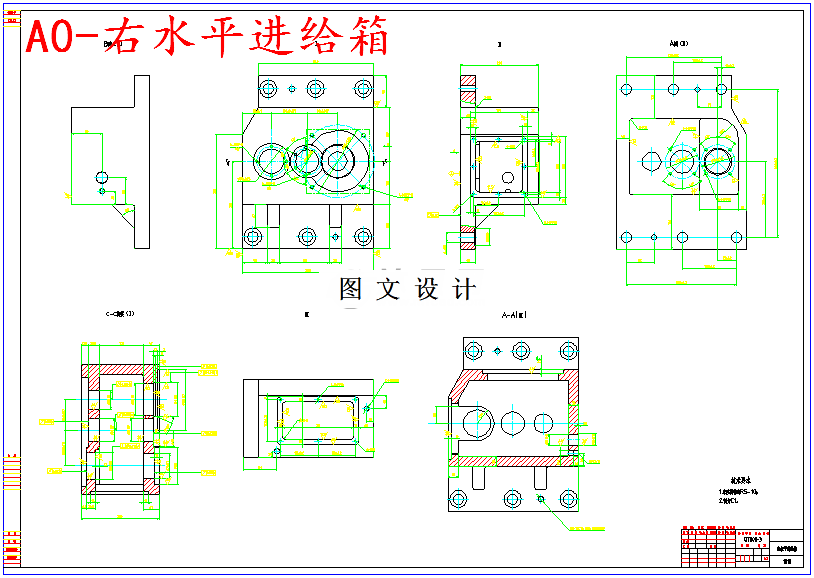

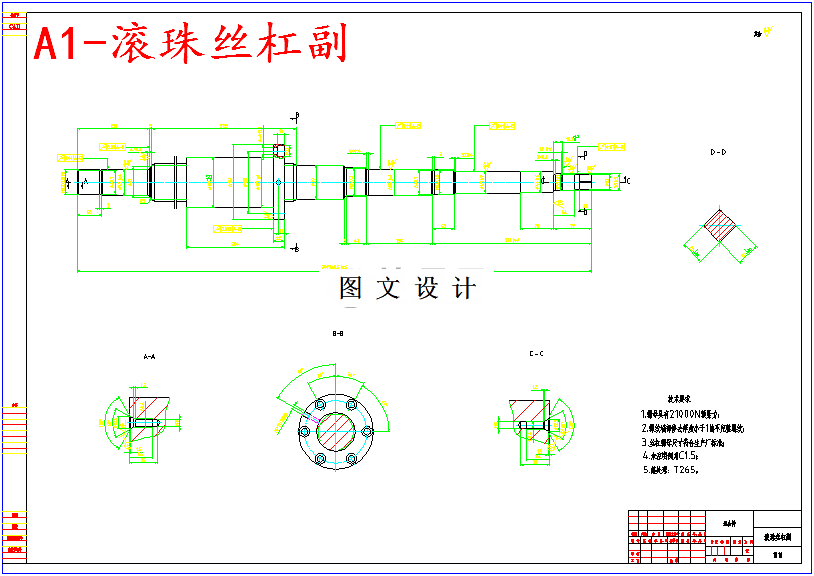

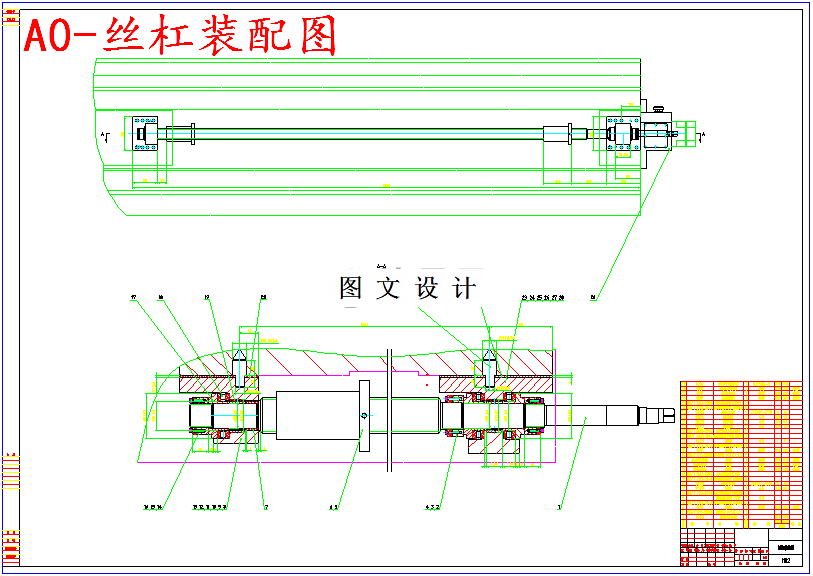

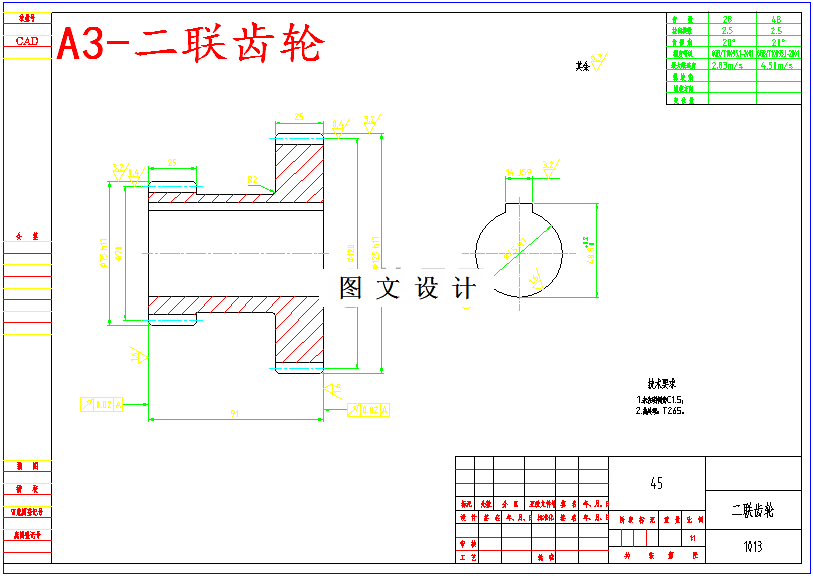

CAD版本图纸，共7张

工艺卡一套

仿真视频一份

摘要

在确定了机构总体方案的基础上，选择合适的伺服电机，根据设计要求对主要的传动系统、润滑系统进行设计、选择。在详细设计中针对各传动轴的受力情况，对轴的强度进行校核、分析，校核轴承的寿命、键、胀套的强度，设计选择合适的丝杠，并进行强度分析。对中间轴的机械加工工艺进行分析，设计加工工序。利用ANSYS软件对齿轮，键，轴的配合及箱体进行有限元模态、静力学特性分析，得到各部件的固有频率、阻尼比、模态振型、静变形及应力结果。校核整体强度。该进给箱主要作用是控制车床刀架的水平进给，精确控制刀架的启停完成进给运动。
